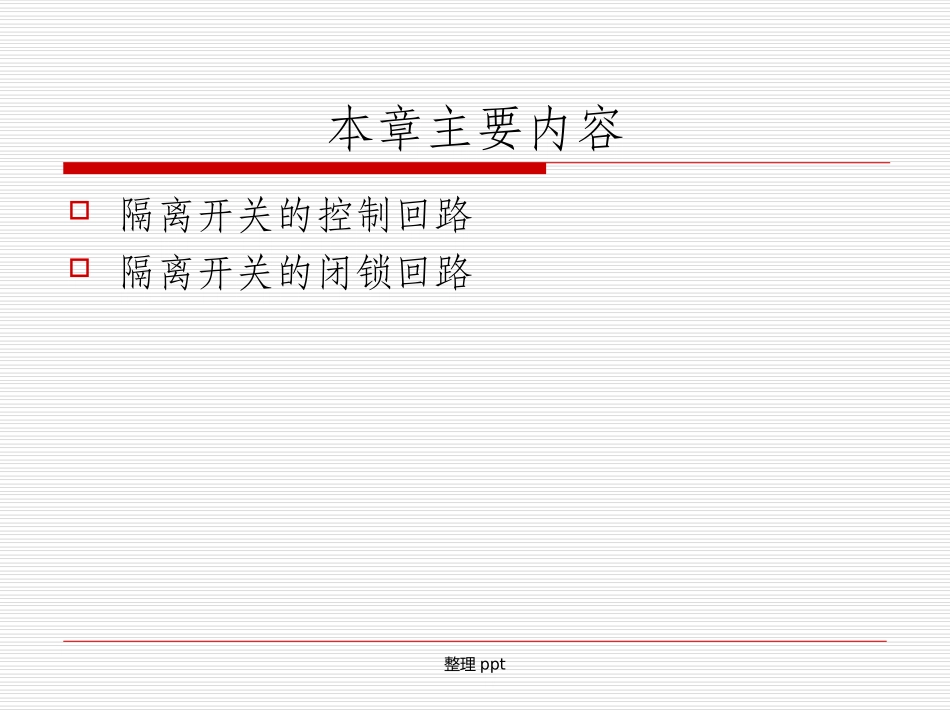

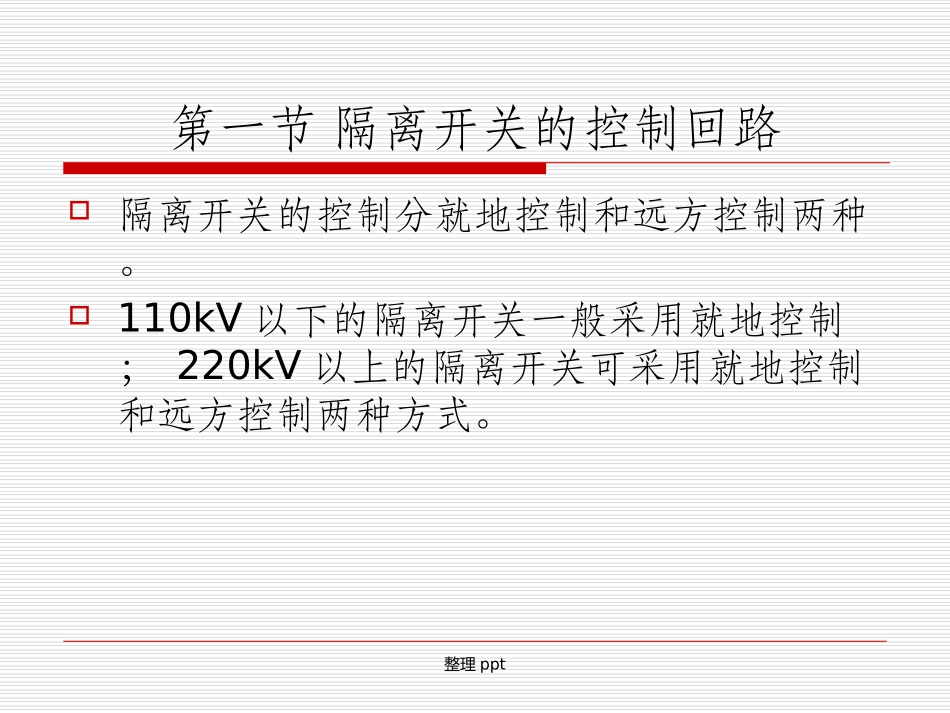

整理ppt第十章隔离开关的控制和闭锁回路整理ppt本章主要内容隔离开关的控制回路隔离开关的闭锁回路整理ppt第一节隔离开关的控制回路隔离开关的控制分就地控制和远方控制两种。110kV以下的隔离开关一般采用就地控制；220kV以上的隔离开关可采用就地控制和远方控制两种方式。整理ppt一、对隔离开关控制回路的基本要求为防止带负荷拉合隔离开关，其控制回路必须和相应的断路器闭锁，以保证断路器在合闸状态下，不能操作隔离开关。为防止带接地线合闸，其控制回路必须和相应的接到刀闸闭锁，以保证接地刀闸在合闸状态下，不能操作隔离开关。操作脉冲必须是短时间的，并且在完成操作后能自动撤除。隔离开关应有其所处状态的位置指示信号。整理ppt二、隔离开关气动操作的控制回路图中：SB1为合闸按钮，SB2为跳闸按钮，H为位置指示器，S1为合闸终端开关，S2为跳闸终端开关。整理ppt1、隔离开关的合闸操作合闸操作应具备的条件：（1）断路器QF在跳闸状态；（2）接到刀闸QSE在断开状态；（3）隔离开关QS在跳闸终端位置，其辅助常闭触点和跳闸终端开关S2闭合。合闸操作过程：（1）按下合闸按钮SB1，则合闸回路接通；于是，隔离开关QS进行合闸，并通过YC的常开触点自保持，使隔离开关QS合闸到位。（2）隔离开关QS合闸后，跳闸终端开关S2断开，YC失电返回，自动切断合闸脉冲；同时，隔离开关辅助常开触点QS.4闭合，起动位置指示器H，并指示隔离开关在合闸状态。整理ppt2、隔离开关的跳闸操作跳闸操作应具备的条件：（1）断路器QF在跳闸状态；（2）接地刀闸QSE在断开状态；（3）隔离开关QS在合闸终端位置，其辅助常开触点和合闸终端开关S1闭合。跳闸操作过程：（1）按下跳闸按钮SB2，跳闸回路接通，则隔离开关进行跳闸，并通过YT的常开触点自保持，使隔离开关跳闸。（2）隔离开关跳闸后，合闸终端开关S1断开，YT失电返回，自动切断跳闸脉冲；同时，隔离开关辅助常闭触点QS.3闭合，起动位置指示器，并指示隔离开关在跳闸状态。整理ppt第二节隔离开关的位置指示器隔离开关的位置指示器装于控制屏模拟主接线的相应位置上。隔离开关的位置指示器有手动模拟排和电动式位置指示器。对于不需要经常倒闸操作的隔离开关可采用手动模拟排表示隔离开关的位置状态；对于需要经常操作的隔离开关或330～500kV重要回路的隔离开关，可以装设电动式位置指示器表示隔离开关的位置状态。整理ppt一、MK－9T型位置指示器当隔离开关在合闸位置时，QS.1闭合，电磁线圈1带电，使黑色指示标线停留在垂直位置。当隔离开关在跳闸位置时，QS.2闭合，电磁线圈2带电，使黑色指示标线停留在水平位置。当两个电磁线圈都不带电时，黑色指示标线在弹簧的作用下停留在45°角位置。整理ppt二、LM－1型位置指示器LM－1型位置指示器装有两只信号灯，利用隔离开关的辅助触点控制信号灯的亮灭。信号灯亮表示隔离开关在合闸位置；信号灯灭表示隔离开关在跳闸位置。整理ppt第三节隔离开关的闭锁回路如果带负荷拉、合隔离开关，将造成严重的后果。为了防止隔离开关的误操作，必须在隔离开关的控制回路中装设专门的闭锁装置。整理ppt一、电磁锁结构：工作原理：只有断路器在断开情况下，才能打开电磁锁，操作隔离开关，以避免带负荷拉、合隔离开关。整理ppt二、单母线隔离开关的闭锁回路进行隔离开关QS1操作的条件（以断开线路操作为例）：（1）断路器QF在跳闸位置；（2）电磁钥匙插入插座YA1。操作完成后，应将电磁钥匙取下，使QS1锁在断开位置。图中，YA1、YA2分别是隔离开关QS1、QS2电磁锁的插座。整理ppt三、双母线隔离开关的闭锁回路进行隔离开关操作的条件：（1）对于QS3：QF1和QS4都在跳闸位置（或QS4、QS1、QS2和QF均合闸）；（2）对于QS4：QF1和QS3都在跳闸位置（或QS3、QS1、QS2和QF均合闸）；（3）对于QS5：QF1在跳闸位置；（4）对于QS1、QS2：QF在跳闸位置。整理ppt作业10－1
