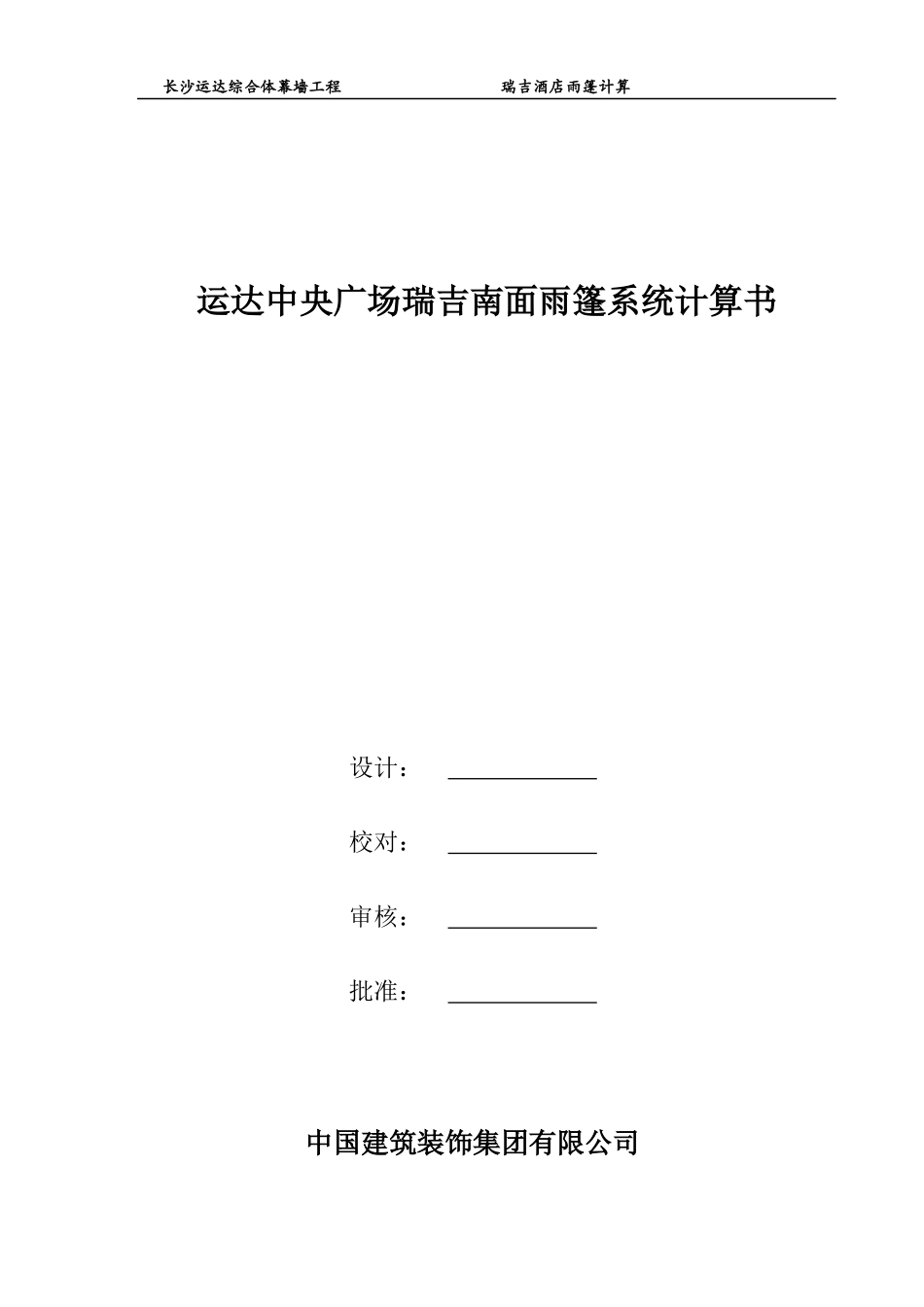

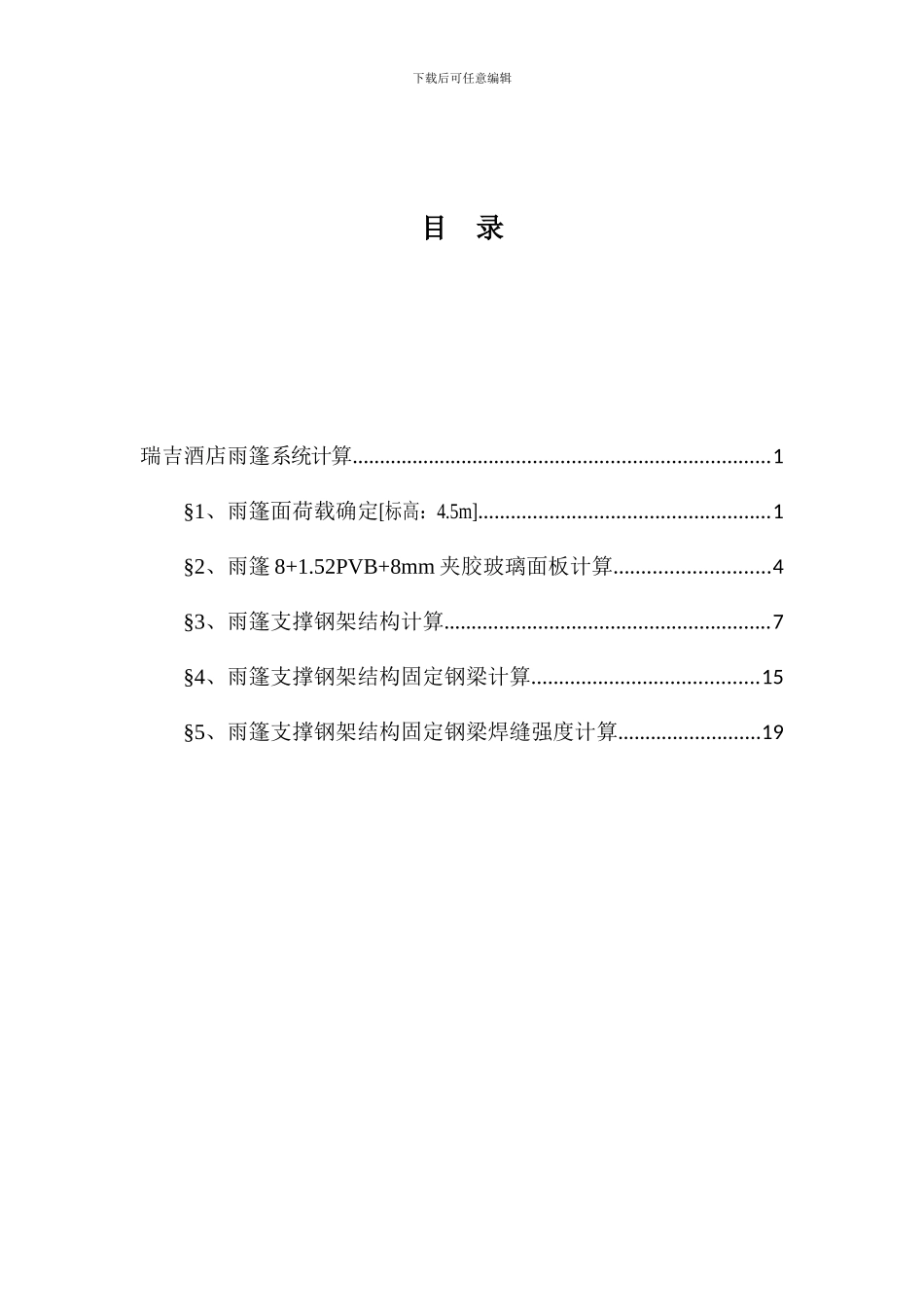

长沙运达综合体幕墙工程 瑞吉酒店雨篷计算运达中央广场瑞吉南面雨篷系统计算书设计: 校对: 审核: 批准: 中国建筑装饰集团有限公司下载后可任意编辑二零一四年九月1下载后可任意编辑目 录瑞吉酒店雨篷系统计算............................................................................1§1、雨篷面荷载确定[标高:4.5m].....................................................1§2、雨篷 8+1.52PVB+8mm 夹胶玻璃面板计算............................4§3、雨篷支撑钢架结构计算...........................................................7§4、雨篷支撑钢架结构固定钢梁计算.........................................15§5、雨篷支撑钢架结构固定钢梁焊缝强度计算..........................19下载后可任意编辑瑞吉酒店雨篷系统计算§1、雨篷面荷载确定[标高:4.5m]雨篷系统分析包括 8+1.52PVB+8mm 夹胶钢化玻璃和 3mm 厚铝单板作饰面材料为保守计算,按玻璃和铝单板自重平均值取,该部位最大计算标高 5.0m,玻璃区域单位面积自重为 0.250kN/m2(该值包括 8+1.52PVB+8mm 夹胶钢化玻璃、3mm铝单板、辅助型材及其它连 接附件,即在 8+1.52PVB+8mm 夹胶钢化玻璃的单位面积自重的基础上考虑 1.2 倍的系数,但不包括支撑钢结构本身的自重,支撑钢结构本身的自重 0.30 N/m2)。1.1、风荷载计算根据《建筑结构荷载法律规范》GB50009-2024,,对于粗糙度为 B 类的地区,该处的风压高度变化系数为 μz=1.0,阵风风压系数 βgz=1.7。(1)、负风压风荷载体型系数取-1.3 时的风荷载(用于顶部面板,为保守计算现取值-1.3):根据载荷确定的有关公式可得:0wwszgzkμμβ=-1.70×1.0×1.3×0.35=-0.774(kN/m2)w =-1.4×0.774=-1.083(kN/m2)(2)、正风压风荷载体型系数取+1.3 时的风荷载(作用于顶部面板,由于雨棚属于悬挑结构,为保守计算现取值+1.3):1下载后可任意编辑0wwszgzkμμβ=1.70×1.0×1.3×0.35 =0.774(kN/m2)w =1.4×0.774=1.083(kN/m2)1.2、雪荷载计算根据现行《建筑结构荷载法律规范》GB50009-2024 和《长沙地方法律规范》取值:0.7 kN/m2。(用于雨篷顶面板的水平顶面),为保守计算积雪系数取 1.4。0ssrkμ=1.4×0.70=0.98(kN/m2)1.3、活荷载确定根据《建筑结构荷载法律规范-2024》,活荷载按 0.5kN/m2考虑(用于雨篷顶施工、检修),其值和雪荷载进行比较取大值。1.4、自重确定...
