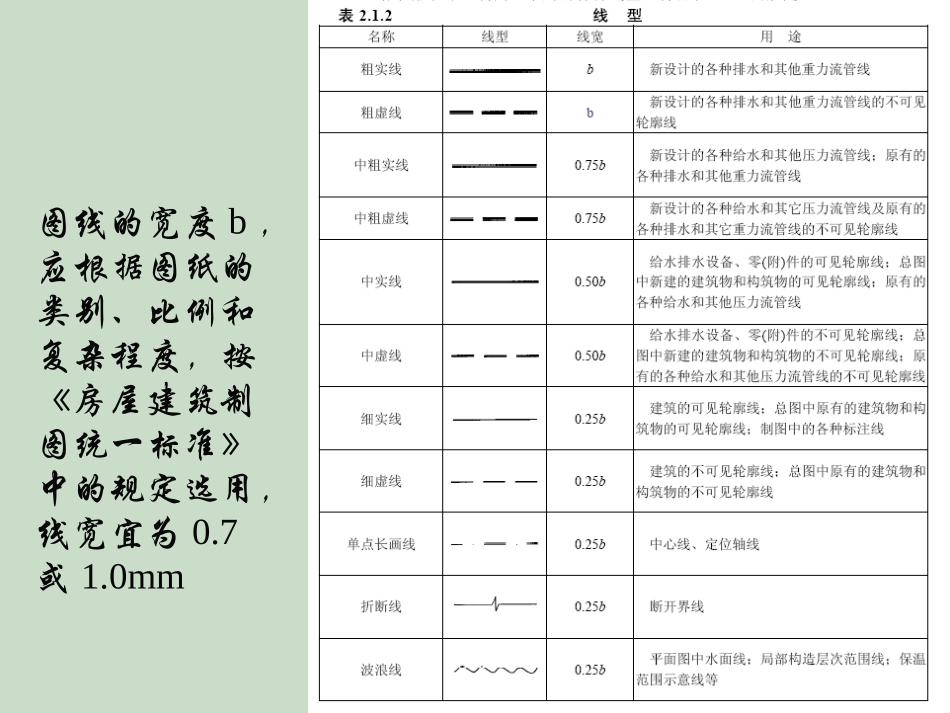

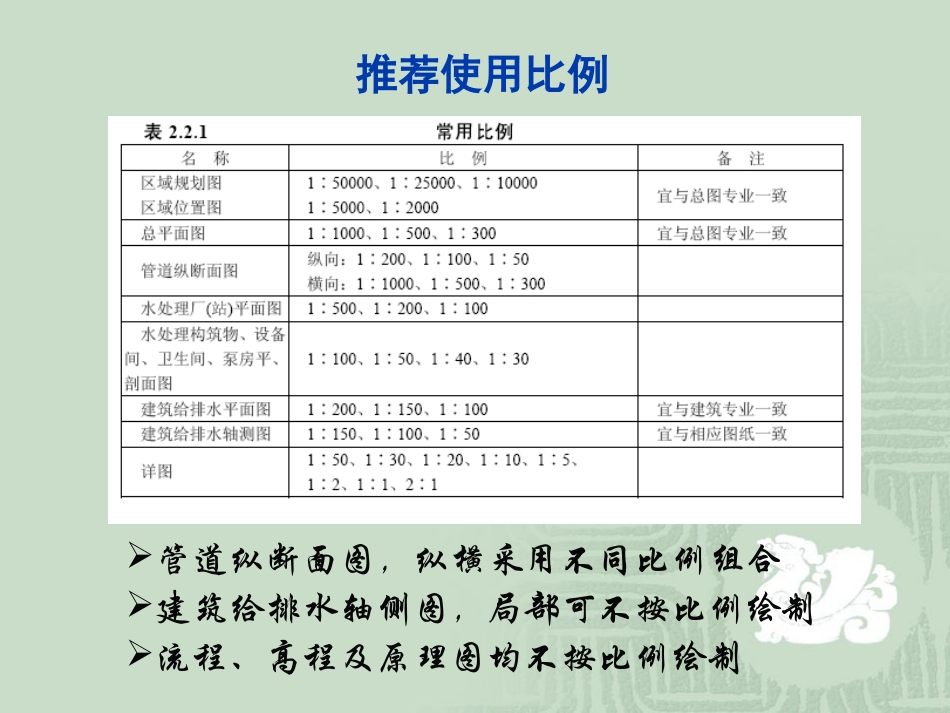

给排水工程制图标准图线比例标高定义标注样式标注的编辑修改综合练习图线图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中的规定选用，线宽宜为0.7或1.0mm比例管道纵断面图，纵横采用不同比例组合建筑给排水轴侧图，局部可不按比例绘制流程、高程及原理图均不按比例绘制推荐使用比例标高室内工程应标注相对标高，室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但需与总图专业一致。压力管道应标注管中心标高，沟渠和重力流管道宜标注沟（管）内底标高。标注标高部位：沟渠和重力流管道起点、转交点、连接点、边坡点、变尺寸（管径）点及交叉点压力管道中的标高控制点不同水位线处构筑物和土建部分的相关标高管径水煤气输送管道（镀锌或非镀锌）、铸铁管，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、钢管、不锈钢管等管材，管径宜以外径DX壁厚表示。塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径表示时，应有公称直径DN与相应产品规格对照表。管径应以mm计编号
