技能培训专题-配电箱、柜加工定货技术要求

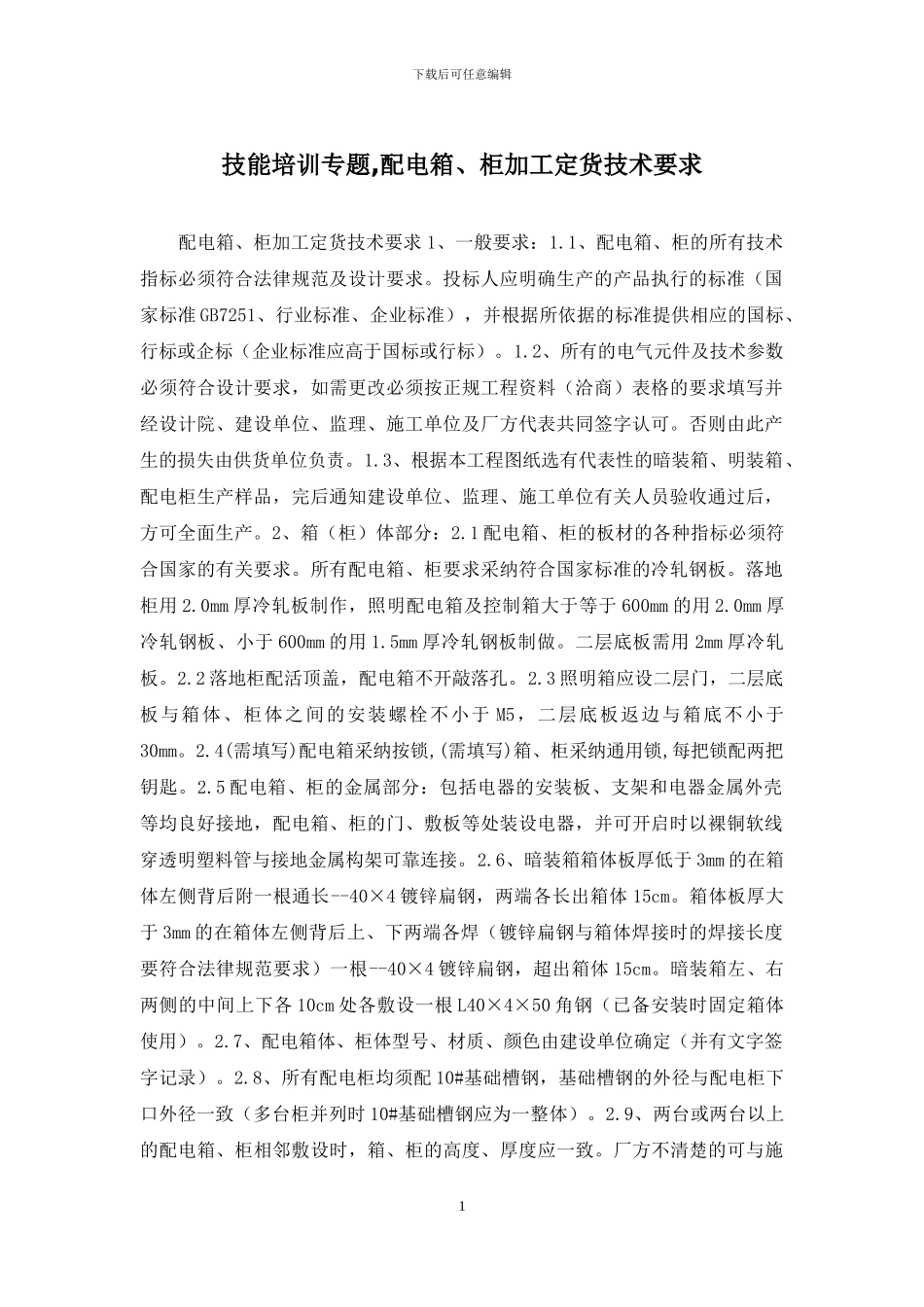

技能培训专题-配电箱、柜加工定货技术要求_第1页
1/4
技能培训专题-配电箱、柜加工定货技术要求_第2页
2/4

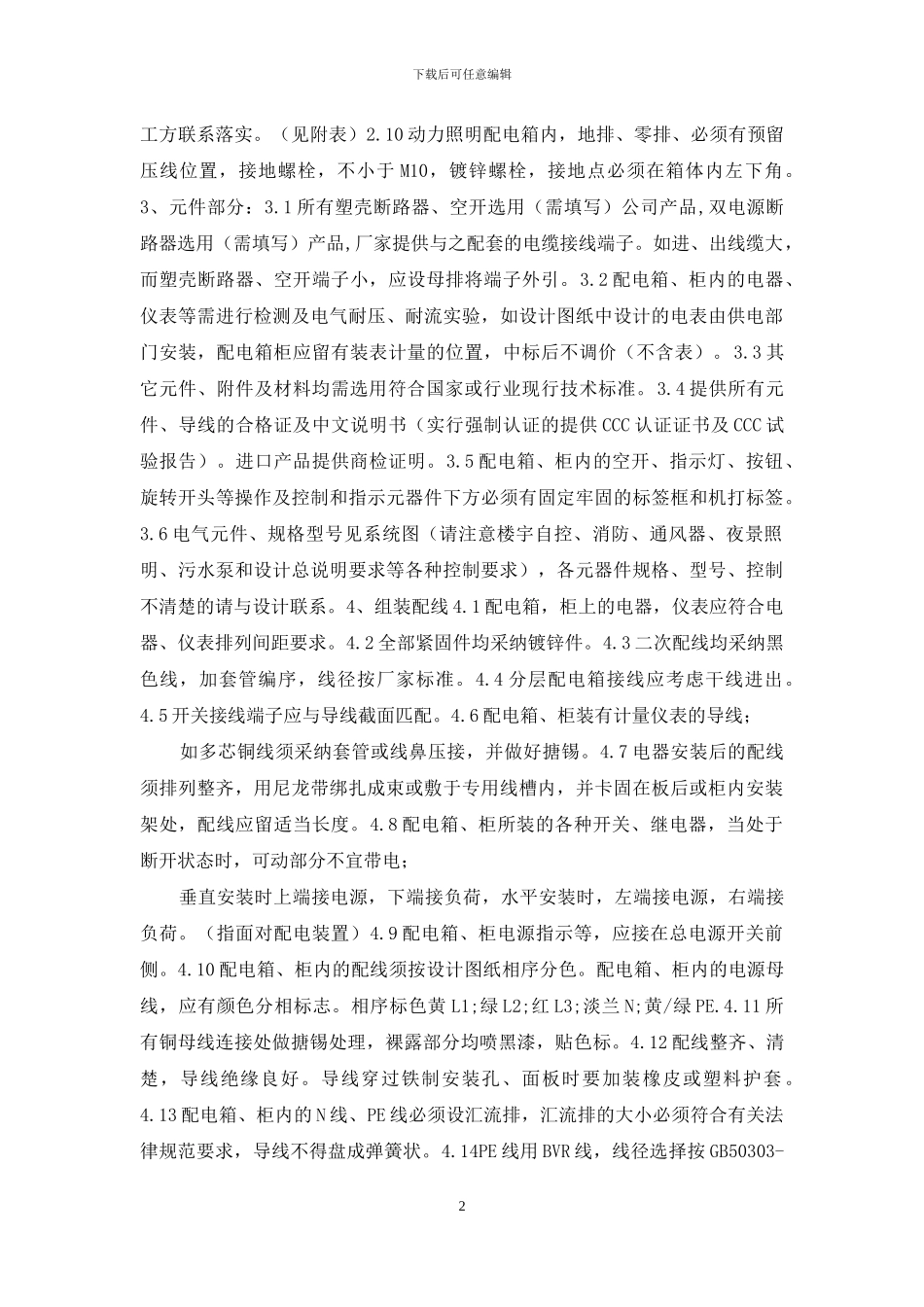

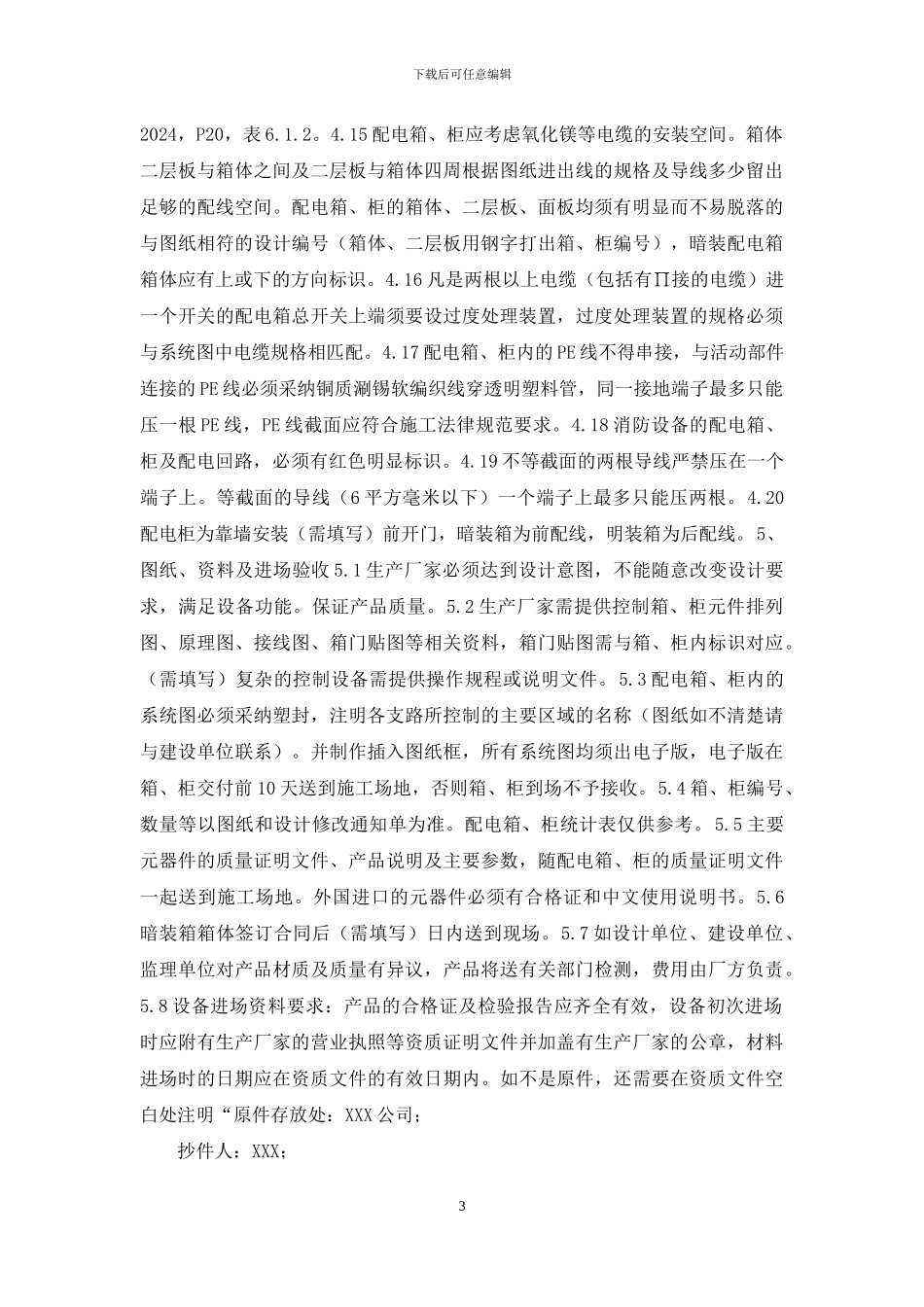

技能培训专题-配电箱、柜加工定货技术要求_第3页
3/4
下载后可任意编辑技能培训专题,配电箱、柜加工定货技术要求 配电箱、柜加工定货技术要求 1、一般要求:1.1、配电箱、柜的所有技术指标必须符合法律规范及设计要求。投标人应明确生产的产品执行的标准(国家标准 GB7251、行业标准、企业标准),并根据所依据的标准提供相应的国标、行标或企标(企业标准应高于国标或行标)。1.2、所有的电气元件及技术参数必须符合设计要求,如需更改必须按正规工程资料(洽商)表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。否则由此产生的损失由供货单位负责。1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品,完后通知建设单位、监理、施工单位有关人员验收通过后,方可全面生产。2、箱(柜)体部分:2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。所有配电箱、柜要求采纳符合国家标准的冷轧钢板。落地柜用 2.0mm 厚冷轧板制作,照明配电箱及控制箱大于等于 600mm 的用 2.0mm 厚冷轧钢板、小于 600mm 的用 1.5mm 厚冷轧钢板制做。二层底板需用 2mm 厚冷轧板。2.2 落地柜配活顶盖,配电箱不开敲落孔。2.3 照明箱应设二层门,二层底板与箱体、柜体之间的安装螺栓不小于 M5,二层底板返边与箱底不小于30mm。2.4(需填写)配电箱采纳按锁,(需填写)箱、柜采纳通用锁,每把锁配两把钥匙。2.5 配电箱、柜的金属部分:包括电器的安装板、支架和电器金属外壳等均良好接地,配电箱、柜的门、敷板等处装设电器,并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。2.6、暗装箱箱体板厚低于 3mm 的在箱体左侧背后附一根通长--40×4 镀锌扁钢,两端各长出箱体 15cm。箱体板厚大于 3mm 的在箱体左侧背后上、下两端各焊(镀锌扁钢与箱体焊接时的焊接长度要符合法律规范要求)一根--40×4 镀锌扁钢,超出箱体 15cm。暗装箱左、右两侧的中间上下各 10cm 处各敷设一根 L40×4×50 角钢(已备安装时固定箱体使用)。2.7、配电箱体、柜体型号、材质、颜色由建设单位确定(并有文字签字记录)。2.8、所有配电柜均须配 10#基础槽钢,基础槽钢的外径与配电柜下口外径一致(多台柜并列时 10#基础槽钢应为一整体)。2.9、两台或两台以上的配电箱、柜相邻敷设时,箱、柜的高度、厚度应一致。厂方不清楚的可与施1下载后可任意编辑工方联系落实。(见附表)2.10 动力照明配电箱内,地排、零排、必须有预留压线位置,接地螺栓,不小于 M10,...
