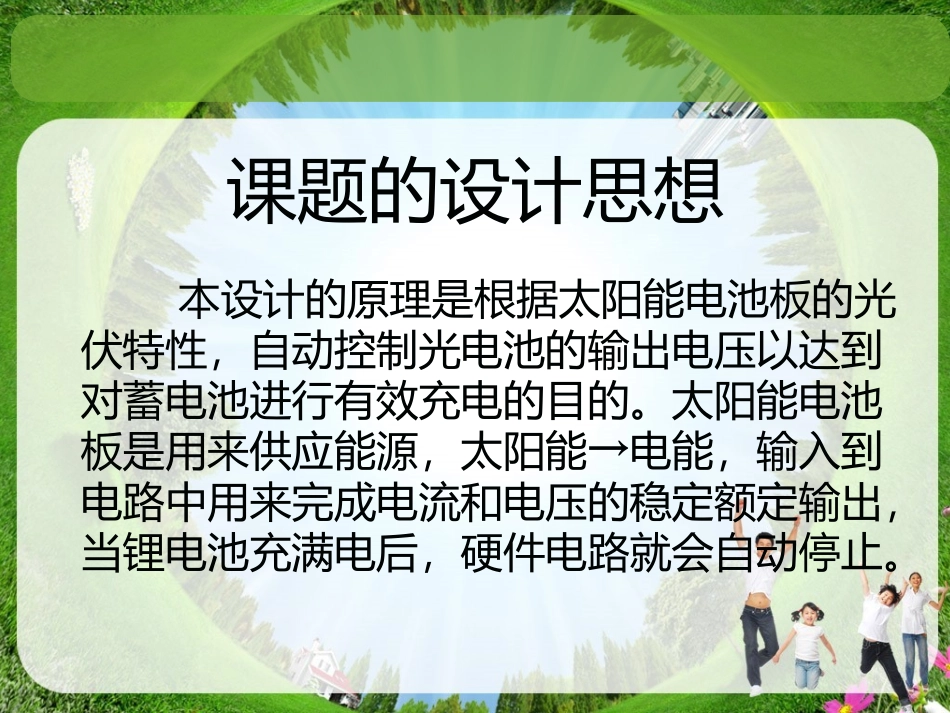

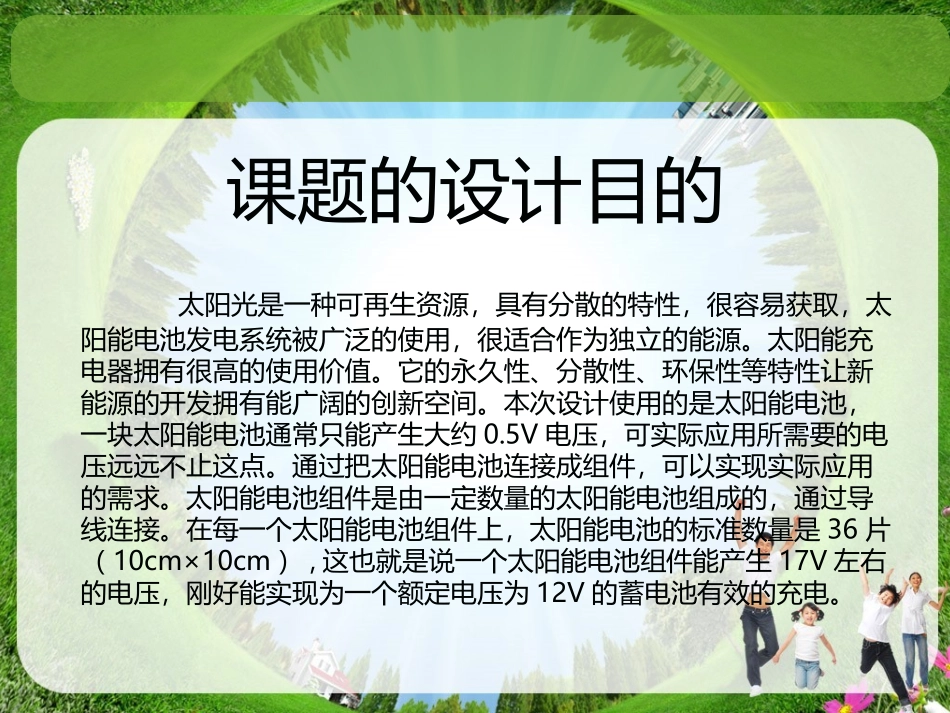

光伏充电系统设计课题的设计思想本设计的原理是根据太阳能电池板的光伏特性，自动控制光电池的输出电压以达到对蓄电池进行有效充电的目的。太阳能电池板是用来供应能源，太阳能→电能，输入到电路中用来完成电流和电压的稳定额定输出，当锂电池充满电后，硬件电路就会自动停止。课题的设计目的太阳光是一种可再生资源，具有分散的特性，很容易获取，太阳能电池发电系统被广泛的使用，很适合作为独立的能源。太阳能充电器拥有很高的使用价值。它的永久性、分散性、环保性等特性让新能源的开发拥有能广阔的创新空间。本次设计使用的是太阳能电池，一块太阳能电池通常只能产生大约0.5V电压，可实际应用所需要的电压远远不止这点。通过把太阳能电池连接成组件，可以实现实际应用的需求。太阳能电池组件是由一定数量的太阳能电池组成的，通过导线连接。在每一个太阳能电池组件上，太阳能电池的标准数量是36片（10cm×10cm）,这也就是说一个太阳能电池组件能产生17V左右的电压，刚好能实现为一个额定电压为12V的蓄电池有效的充电。主要内容一、硬件部分二、软件部分三、总结系统结构框图硬件电路介绍1.硅太阳能电池根据设计要求，根据设计要求，光伏电池（12V/1A），向蓄电池（12V/3AH）充电。相关资料显示：蓄电池为12V，太阳能电池板为15—18V。单晶硅太阳能电池的最大功率有5W、10W、15W、20W、25W、30W等。由于单晶硅太阳能电池的最大功率在20W以下的电流都小于1A。一个组件上的太阳能电池的标准数量是36片（10cm×10cm）,也就是说一个太阳能电池组件大约能产生电压大约为17V，刚好能为蓄电池（额定电压为12V）进行有效充电。因此最合适的是20W的单晶硅太阳能电池。硬件电路介绍2.LT3757本次设计使用LT3757，该器件能够产生正或负的稳定输出电压。LT3757有两个电压反馈误差放大器和基准电压。适用于多种类型电源设计的高度通用DC/DC控制器。LT3757适用于工业、汽车、医疗和电信应用等行业。有多种电感器和电容器，可以缩小尺寸，控制性能，节约成本。从而使设计方案能加容易实现。硬件电路介绍3.LM339LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。LM339可构成单限比较器、迟滞比较器、双限比较器（窗口比较器）、振荡器等。LM339可组成高压数字逻辑门电路。LM339可直接与TTL、CMOS电路接口。硬件电路介绍4.TL431德州仪器公司（TI）生产的TL431是一个良好的热稳定性能的三端可调分流基准源[14,15]。它的输出电压用两个电阻就可以任意地设置到Vref（2.5V）到36V范围内的任何值。该器件的0.2Ω典型动态阻抗时为1.0mA到100mA，可以用它代替齐纳二极管。谢谢！
