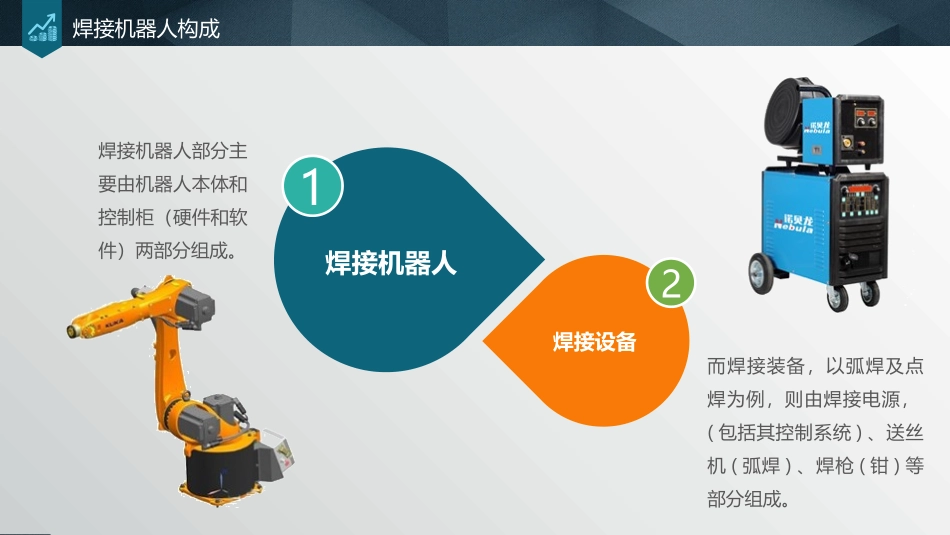

实习报告公司简介焊接机器人构成焊接机器人部分主要由机器人本体和控制柜（硬件和软件）两部分组成。而焊接装备，以弧焊及点焊为例，则由焊接电源，(包括其控制系统)、送丝机(弧焊)、焊枪(钳)等部分组成。焊接机器人焊接设备12焊接机器人简介焊接机器人是从事焊接(包括切割与喷涂)的工业机器人。根据国际标准化组织(ISO)工业机器人术语标准焊接机器人的定义，工业机器人是一种多用途的、可重复编程的自动控制操作机(Manipulator)，具有三个或更多可编程的轴，用于工业自动化领域。为了适应不同的用途，机器人最后一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊(割)枪的，使之能进行焊接，切割或热喷涂。焊接机器人工作站1.示教器2.机器人控制柜3.焊接电源4.平衡装置5.送丝机6.机器人7.焊丝盘8.外部急停9.机器人底座10.焊枪焊接机器人机器人控制系统方案机器人控制系统结构运动控制器整体结构图焊接设备电焊机就是一个特殊的变压器。所不同的是变压器接负载时电压下降小,电焊机接负载时电压下降大.这主要是通过调解磁通和串联电感的电感量来实现的。因为电路是闭合的使得在整个闭合电路中电流处处相等；但各处的电阻是不一样的，特别是在不固定接触处的电阻最大，根据电流的热效应定律可知，电流相等，则电阻越大的部位发热越高，电焊在焊接时焊条的触头与被接的金属体的接触处的接触电阻最大，则在这个部位产生的电热自然也就最多，焊条又是熔点较低的合金，自然的容易熔化了，熔化后的合金焊条芯沾合在被焊物体上后经过冷却，就把焊接对象粘合在一块了。焊接系统总体设计逆变焊机系统分为主电路系统和控制电路系统两部分。主电路系统是由电网三相交流输入经过整流滤波后再经过全桥式逆变电路，最后到整流输出的过程为本系统的主电路部分，其余部分为控制电路部分（虚线框内）。焊接系统主电路结构第一部分为输入整流滤波电路。该电路中，由D1～D6六个二极管组成整流电路；电解电容C1为高频滤波电容，它的功能是为了隔离逆变电路与输入电网之间的谐波干扰；电阻R1和C2并联、电阻R2和电容C3并联，最后串联，共同组成滤波电路。第二部分为逆变器。它是由功率开关管IGBT（VT1～VT4）和中频变压器T1共同构成。第三部分为输出整流滤波电路。由快速恢复整流二极管D9与D10和平波电抗器L1一起构成单相全波整流输出电路模块；R3，C9与R4，C10分别组成D9，D10的吸收回路。感谢聆听
