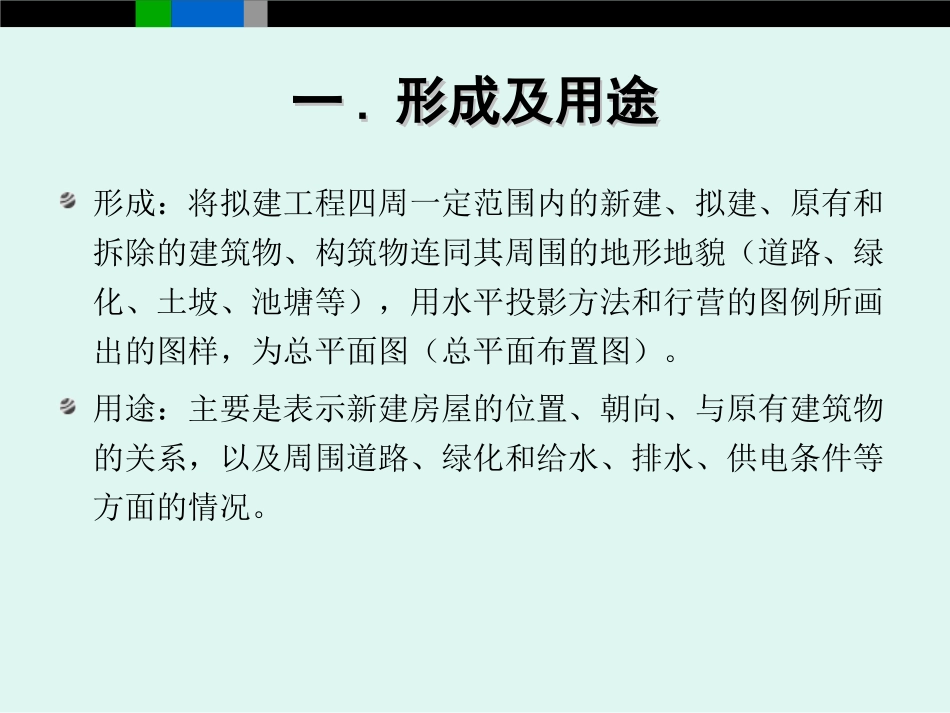

<<绘制建筑总平面图绘制建筑总平面图>>——主讲教师：吴桐一一..形成及用途形成及用途形成：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地貌（道路、绿化、土坡、池塘等），用水平投影方法和行营的图例所画出的图样，为总平面图（总平面布置图）。用途：主要是表示新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。二．总平面图中常用的图例二．总平面图中常用的图例由于比例较小，总平面图上的内容一般按图例绘制，所以总图中使用的图例符号较多。常用图例符号如表所示。在较复杂的总平面图中，若用到一些“国标”没有规定的图例，必须在图中另加说明。三三..图示内容图示内容1.图名、比例、指北针、风玫瑰图（风向频率玫瑰图）、图例。总平面图因包括的地方范围较大，所以绘制时都用较小的比例，如常用比例1：500，1：1000，1：2000，1：5000总平面图上标注的尺寸，一律以米为单位。风向频率玫瑰图：根据某一地区多年平均统计的各个方向吹风次数的百分数值，按一定比例绘制，一般多用八个或十六个罗盘方位表示。有风玫瑰图，可以不要指北针。指北针显示的是建筑物的朝向，宜用细实线，圆的直径为24mm，针尾部宽度3mm,针尖处标注“北”字2.附近地形（等高线）地貌（道路、、水沟、池塘、土坡等）3.新建建筑（隐蔽工程用虚线）的定位（可以用坐标网或相互关系尺寸表示）、名称（或编号）、层数和室内外标高。标高，应注明新建房屋底层底面和室外地平底面的绝对标高。标高符号：为等腰直角三角形（三个角为45，45，90），三角形的高为3毫米,标高应为绝对高度。层数：低层建筑可用相应数量的小黑点或阿拉伯数字表示。高层建筑用阿拉伯数字表示。4.相邻原有建筑、拆除建筑的位置或范围。5.绿化、管道布置7、坐标网格总平面图表示的范围较大时，应画出测量坐标网或建筑坐标网。测量坐标代号宜用“X、Y”表示，例如X1200、Y700建筑坐标代号宜用“A、B”表示，例如：A100、B200四．线型四．线型1.新建建筑――粗实线2.原有建筑――细实线3.计划预留地――中虚线4.拆除建筑――细实线加叉号5.新建的道路、桥涵、围墙——中实线绘制步骤绘制步骤1、设置绘图环境2、绘制道路以及各类控制界限和红线3、以不同线型和比例绘制各种建筑物、构筑物4、绘制建筑物局部和绿化细节5、尺寸标注、文字说明、图例以及建筑密度、容积率、绿化率、建筑密度等各项技术经济指标6、添加图框和标题7、进行页面和打字设置，打印输出线型线型1.新建建筑――粗实线2.原有建筑――细实线3.计划预留地――中虚线4.拆除建筑――细实线加叉号5.新建的道路、桥涵、围墙——中实线P139练习7-1，绘制总平面图谢谢！谢谢！
