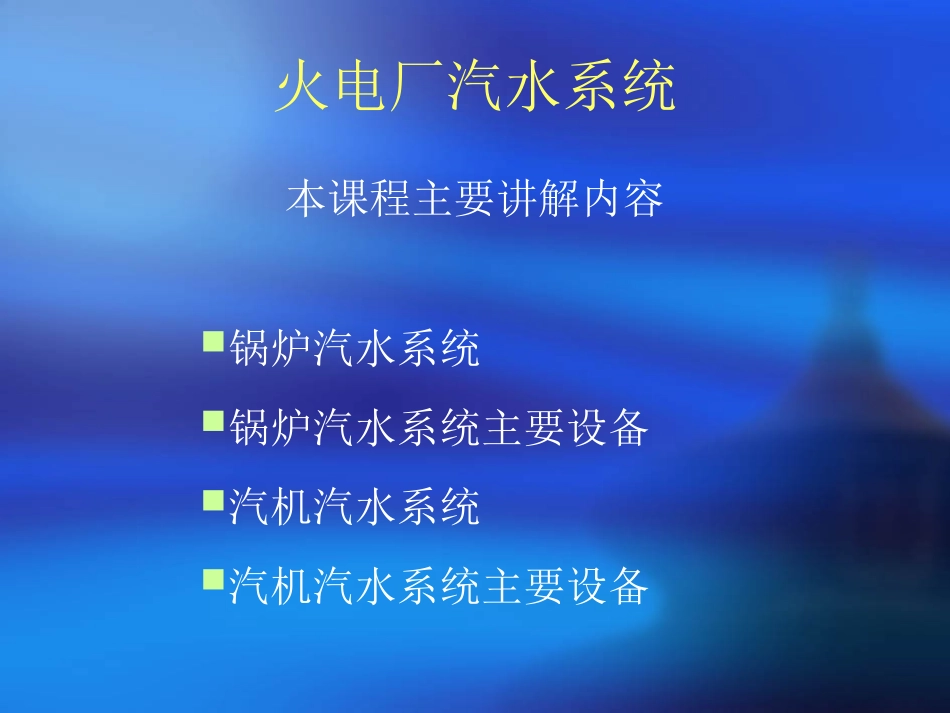

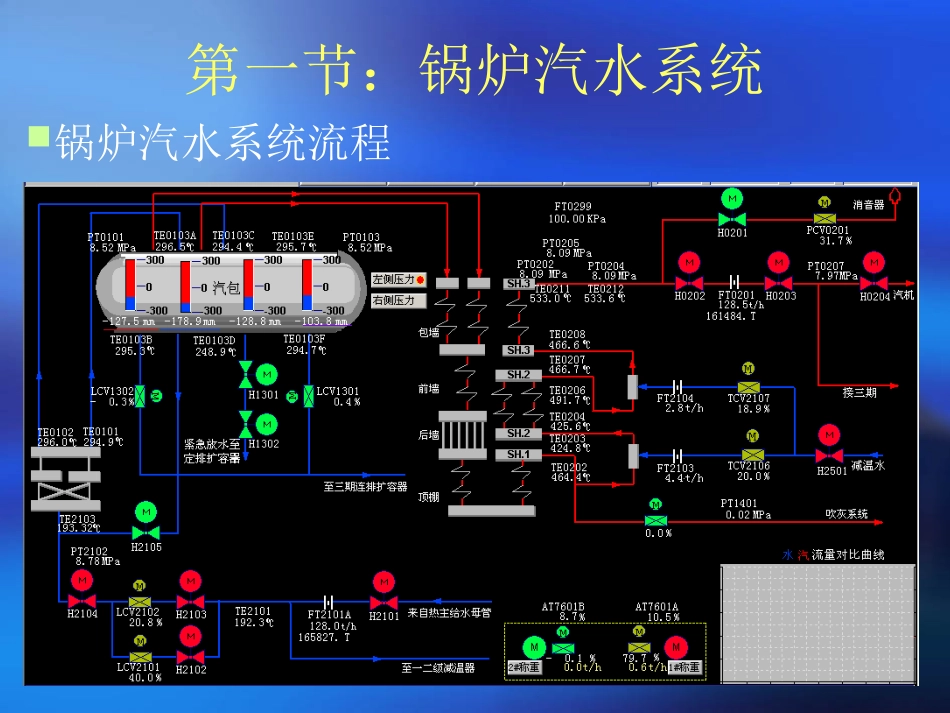

火电厂汽水系统作者：制作单位：兖矿集团有限公司南屯电力分公司火电厂汽水系统本课程主要讲解内容锅炉汽水系统锅炉汽水系统主要设备汽机汽水系统汽机汽水系统主要设备第一节：锅炉汽水系统锅炉汽水系统流程第二节：锅炉汽水系统主要设备汽包汽包也称锅筒，是自然循环锅炉和强制多次循环锅炉的重要部件，其主要作用是：（1）联接下降管、水冷壁、联箱、引出管等构成闭合的水循环回路。（2）汽包内储存一定的水与蒸汽，当负荷变化时，有一定的缓冲作用。（3）汽包内装有汽水分离装置、蒸汽清洗装置等设备，可有效地进行汽水分离、蒸汽清洗、加药、排污等，用以保证蒸汽品质及锅水品质。（4）是锅炉汽、水的集散中心。第二节：锅炉汽水系统主要设备汽包饱和蒸汽引出管给水管旋风分离器连续排污管第二节：锅炉汽水系统主要设备省煤器省煤器是由许多并列的蛇形管和进出口联箱组成。其工作原理是：烟气在管外自上而下横向冲刷管束，将热量传递给管壁；水在管内自下而上流动，吸收管壁放出的热量，使水的温度升高。这种方式既可以形成逆流传热，节约金属用量；也便于疏水和排气，以减轻腐蚀；另外，烟气自上而下流动，还有利于吹灰。省煤器作用省煤器是利用锅炉尾部烟气热量加热锅炉给水的热交换设备。省煤器是汽水系统中的承压部件，其主要作用是：1、节省燃料。2、降低了锅炉造价。3、改善了汽包的工作条件，延长其使用寿命。光管省煤器肋片式省煤器鳍片管省煤器膜式省煤器第二节：锅炉汽水系统主要设备第二节：锅炉汽水系统主要设备水冷壁锅炉水冷壁就是布置在四周的、管内流动介质一般为水或汽水混合物的受热面。吊装中的水冷壁第二节：锅炉汽水系统主要设备锅炉水冷壁的基本作用为：1、吸收炉膛内火焰的热量。由于炉内火焰温度较高，且烟速很低，因此这种吸热主要是通过辐射方式来进行，在炉膛出口处将烟气的温度冷却到足够低的程度。2、保护蒸汽锅炉炉墙。由于蒸汽锅炉水冷壁的存在，使得火焰只能部分或完全不接触炉墙，从而起到保护作用。除此之外，水冷壁还能起到悬吊炉墙、防止蒸汽锅炉炉膛结渣等作用。水冷壁过热器是把饱和蒸汽加热成具有一定温度的过热蒸汽的设备。过热器的作用：1、饱和蒸汽加热成过热蒸汽后，提高了蒸汽在汽轮机中的做功能力，即蒸汽在汽轮机中的有用焓降增加，从而提高了热机的循环效率。2、同时降低烟气温度,回收烟气中的热量,提高锅炉效率.3、此外，采用过热蒸汽还可降低汽轮机排汽湿度，避免汽轮机叶片被侵蚀，为汽轮机进一步降低排汽压力及安全运行创造了有利条件。第二节：锅炉汽水系统主要设备过热器第三节：汽机汽水系统汽机汽水系统流程主给水高压加热器给水泵除氧器低压加热器凝结水泵排汽凝汽器循环水泵凉水塔射水抽气器凝结水循环水空气抽汽汽轮机#3低加#2低加#1低加换热站热网过热蒸汽#1高加#2高加除氧器蒸汽进口循环水出口循环水入口热水井凝结水出口第四节：汽机汽水系统主要设备凝汽器工作原理：使排汽在密封容器中，在温度较低的条件下受到冷却而凝结成水，体积突然缩小,而形成真空。同时再用抽气器或者真空泵将漏入空气不断地抽出，保持真空。在凝结中生成的凝结水，经汇集以后，又重新送入锅炉作为给水，反复循环使用。蒸汽进口给水出口U型管束给水进口疏水进口低压加热器蒸汽进口给水出口U型管给水进口疏水进口高压加热器疏水出口疏水出口高压加热器、低压加热器高低压加热器的作用：汽轮机最大的损失就是冷源损失；汽轮机设备中，采用抽汽加热给水的回热系统的目的是减少冷源损失，以提高机组的热经济性。第四节：汽机汽水系统主要设备凝结水除氧水喷雾除氧空间深度除氧空间除氧器凝结水除氧水主要作用：除去锅炉给水中的各种气体，主要是水中的游离氧（妨碍传热，严重腐蚀金属）。除氧器第四节：汽机汽水系统主要设备谢谢大家
