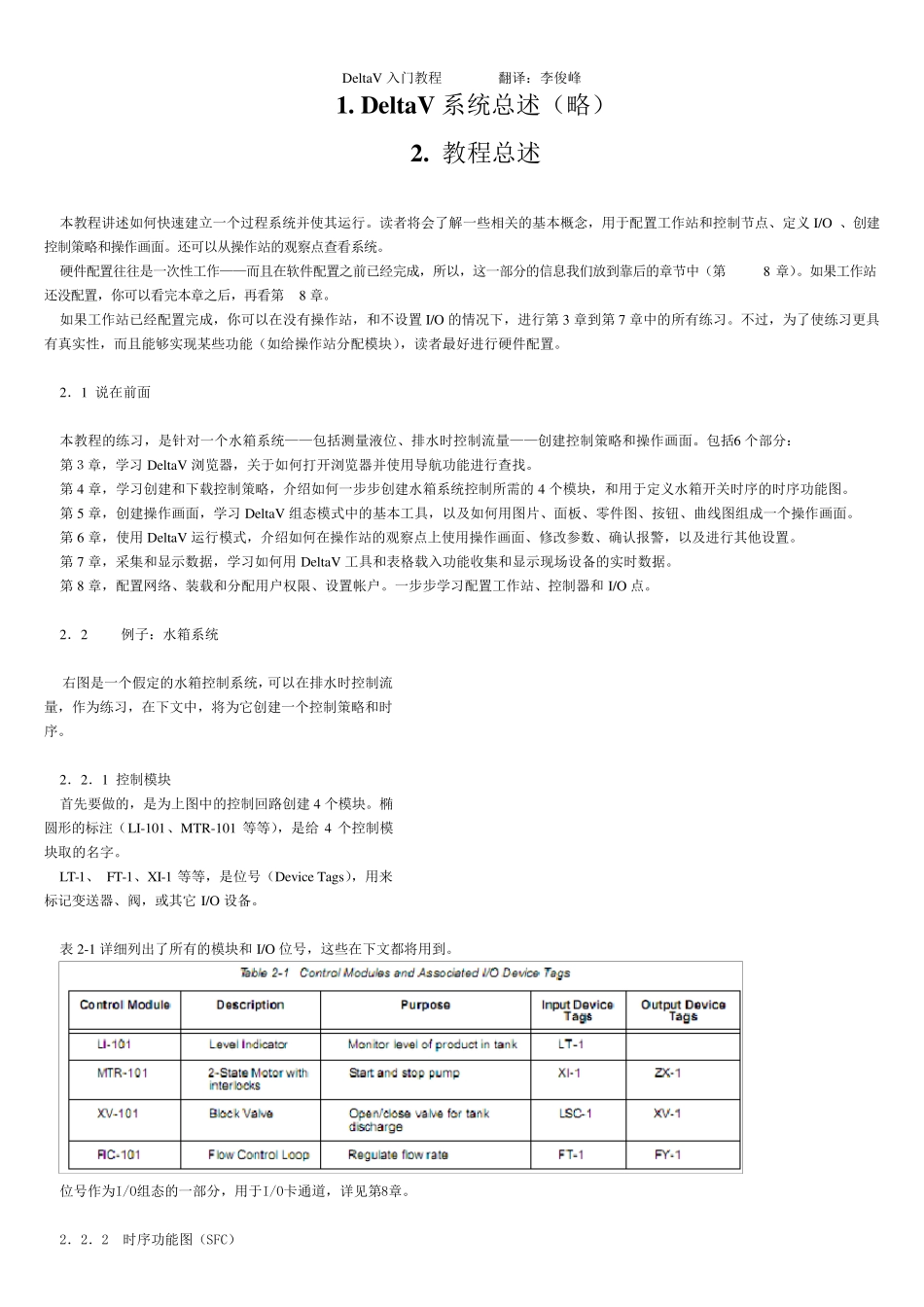

DeltaV 入门教程 翻译：李俊峰 1. DeltaV 系统总述（略） 2. 教程总述 本教程讲述如何快速建立一个过程系统并使其运行。读者将会了解一些相关的基本概念，用于配置工作站和控制节点、定义I/O 、创建控制策略和操作画面。还可以从操作站的观察点查看系统。 硬件配置往往是一次性工作——而且在软件配置之前已经完成，所以，这一部分的信息我们放到靠后的章节中（第8 章）。如果工作站还没配置，你可以看完本章之后，再看第8 章。 如果工作站已经配置完成，你可以在没有操作站，和不设置I/O 的情况下，进行第 3 章到第 7 章中的所有练习。不过，为了使练习更具有真实性，而且能够实现某些功能（如给操作站分配模块），读者最好进行硬件配置。 2．1 说在前面 本教程的练习，是针对一个水箱系统——包括测量液位、排水时控制流量——创建控制策略和操作画面。包括6 个部分： 第３章，学习 DeltaV 浏览器，关于如何打开浏览器并使用导航功能进行查找 。 第 4 章，学习创建和下载 控制策略，介 绍 如何一步 步 创建水箱系统控制所需 的4 个模块，和用于定义水箱开关时序 的时序 功能图 。 第 5 章，创建操作画面，学习 DeltaV 组 态 模式 中的基本工具，以及 如何用图 片 、面板 、零 件图 、按 钮 、曲 线 图 组 成一个操作画面。 第 6 章，使用DeltaV 运行模式 ，介 绍 如何在操作站的观察点上 使用操作画面、修 改 参 数 、确 认 报 警 ，以及 进行其他 设置。 第 7 章，采 集 和显 示 数 据 ，学习如何用DeltaV 工具和表 格 载 入功能收 集 和显 示 现场 设备 的实时数 据 。 第 8 章，配置网 络 、装 载 和分配用户 权 限 、设置帐 户 。一步 步 学习配置工作站、控制器和I/O 点。 2．2 例 子 ：水箱系统 右 图 是一个假 定的水箱控制系统，可以在排水时控制流量，作为练习，在下文 中，将为它 创建一个控制策略和时序 。 2．2．1 控制模块 首 先 要 做 的，是为上 图 中的控制回 路 创建4 个模块。椭圆 形 的标 注 （LI-101、MTR-101 等 等 ），是给4 个控制模块取 的名 字 。 LT-1、 FT-1、XI-1 等 等 ，是位号 （Dev ice Tags），用来标 记 变 送 器、阀 ，或 其它I/O 设备 。 表 2-1 详 细 列 出 了所有的模块和I/O 位号 ，这些在下文 都 将用到。 位号 作...
