电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

二灰碎石配比

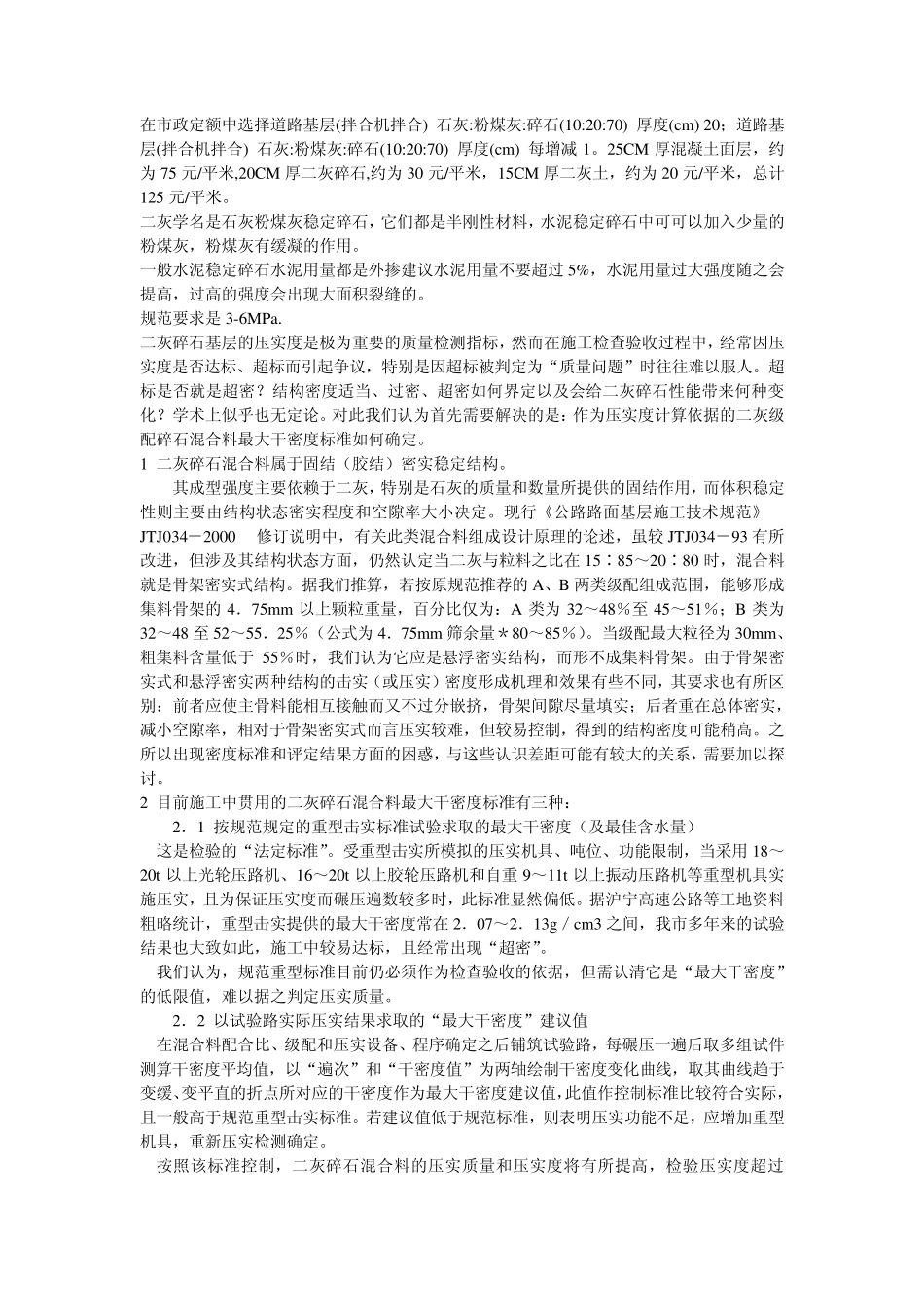

二灰碎石配比_第1页
1/6

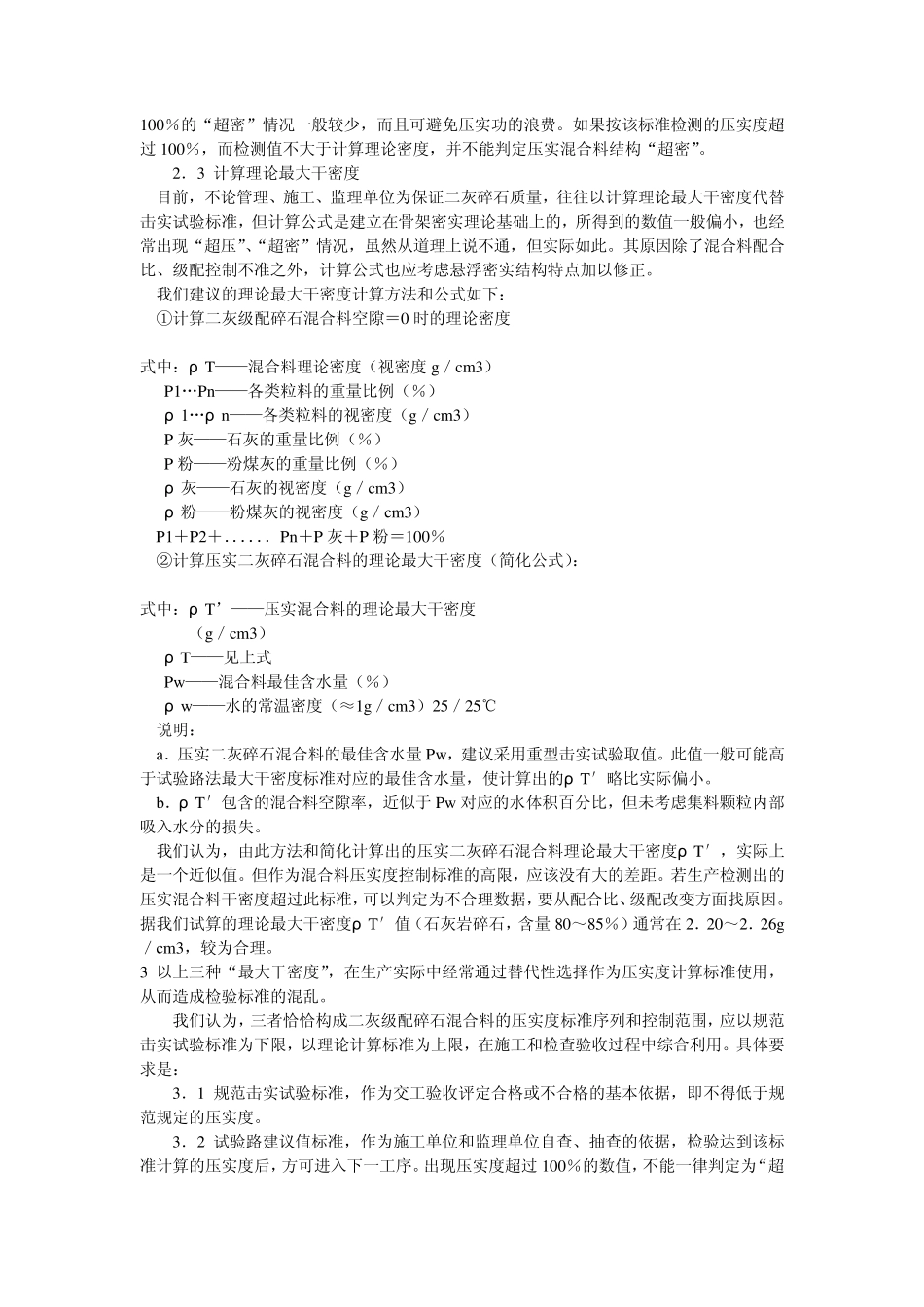

二灰碎石配比_第2页
2/6

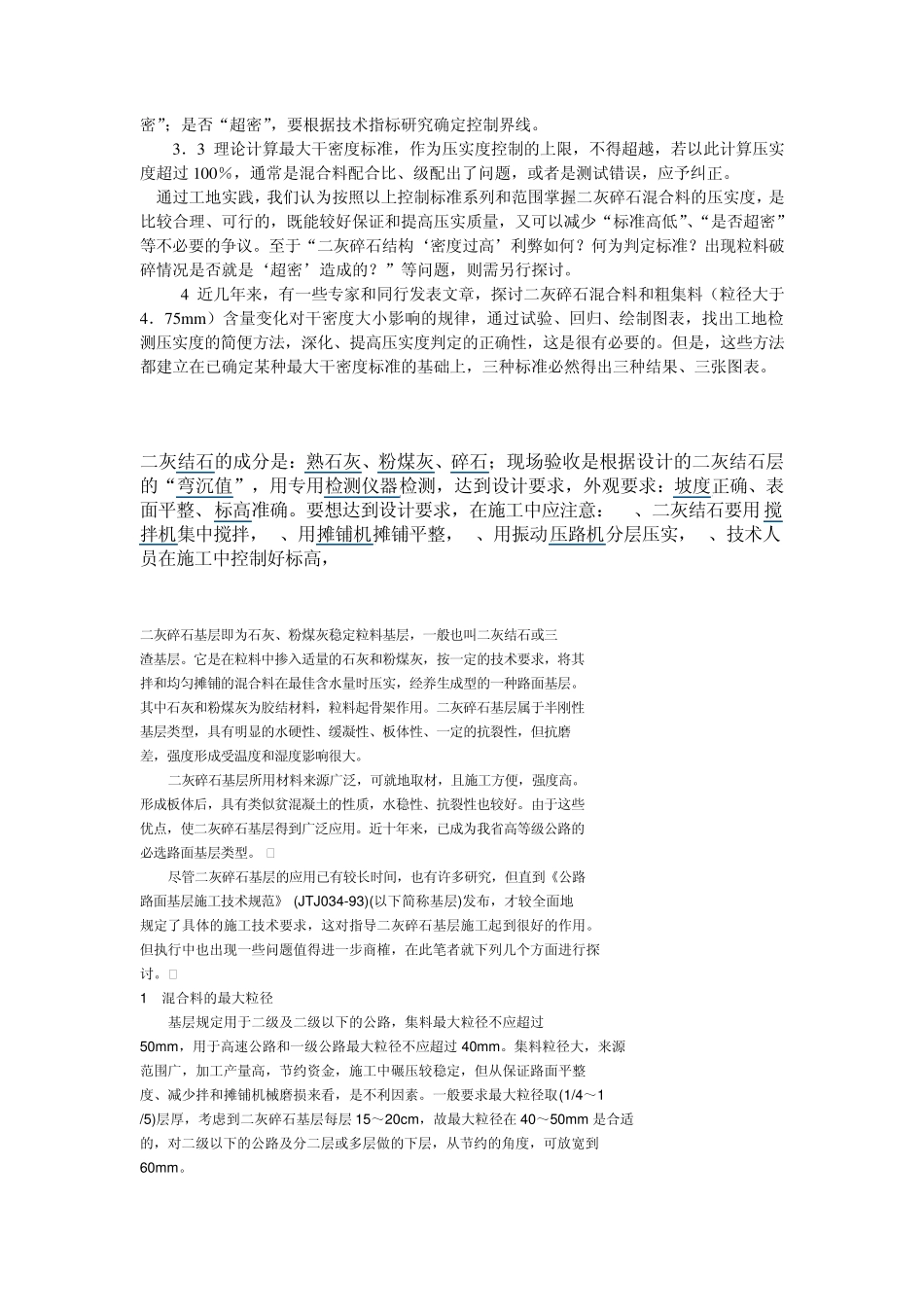

二灰碎石配比_第3页
3/6
在市政定额中选择道路基层(拌合机拌合) 石灰:粉煤灰:碎石(10:20:70) 厚度(cm) 20;道路基层(拌合机拌合) 石灰:粉煤灰:碎石(10:20:70) 厚度(cm) 每增减1。25CM 厚混凝土面层,约为75 元/平米,20CM 厚二灰碎石,约为30 元/平米,15CM 厚二灰土,约为20 元/平米,总计125 元/平米。 二灰学名是石灰粉煤灰稳定碎石,它们都是半刚性材料,水泥稳定碎石中可可以加入少量的粉煤灰,粉煤灰有缓凝的作用。 一般水泥稳定碎石水泥用量都是外掺建议水泥用量不要超过5%,水泥用量过大强度随之会提高,过高的强度会出现大面积裂缝的。 规范要求是3-6MPa. 二灰碎石基层的压实度是极为重要的质量检测指标,然而在施工检查验收过程中,经常因压实度是否达标、超标而引起争议,特别是因超标被判定为“质量问题”时往往难以服人。超标是否就是超密?结构密度适当、过密、超密如何界定以及会给二灰碎石性能带来何种变化?学术上似乎也无定论。对此我们认为首先需要解决的是:作为压实度计算依据的二灰级配碎石混合料最大干密度标准如何确定。 1 二灰碎石混合料属于固结(胶结)密实稳定结构。 其成型强度主要依赖于二灰,特别是石灰的质量和数量所提供的固结作用,而体积稳定性则主要由结构状态密实程度和空隙率大小决定。现行《公路路面基层施工技术规范》JTJ034-2000 修订说明中,有关此类混合料组成设计原理的论述,虽较 JTJ034-93 有所改进,但涉及其结构状态方面,仍然认定当二灰与粒料之比在15∶85~20∶80 时,混合料就是骨架密实式结构。据我们推算,若按原规范推荐的A、B 两类级配组成范围,能够形成集料骨架的4.75mm 以上颗粒重量,百分比仅为:A 类为32~48%至 45~51%;B 类为32~48 至 52~55.25%(公式为4.75mm 筛余量*80~85%)。当级配最大粒径为30mm、粗集料含量低于 55%时,我们认为它应是悬浮密实结构,而形不成集料骨架。由于骨架密实式和悬浮密实两种结构的击实(或压实)密度形成机理和效果有些不同,其要求也有所区别:前者应使主骨料能相互接触而又不过分嵌挤,骨架间隙尽量填实;后者重在总体密实,减小空隙率,相对于骨架密实式而言压实较难,但较易控制,得到的结构密度可能稍高。之所以出现密度标准和评定结果方面的困惑,与这些认识差距可能有较大的关系,需要加以探讨。 2 目前施工中贯用的二灰碎石混合料最大干密度标准有三种: 2.1 按规范规定的重型击实标准试验求取的最大干密度...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

二灰碎石配比

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
