二相(PSK,DPSK)解调器(含载波提取)实验

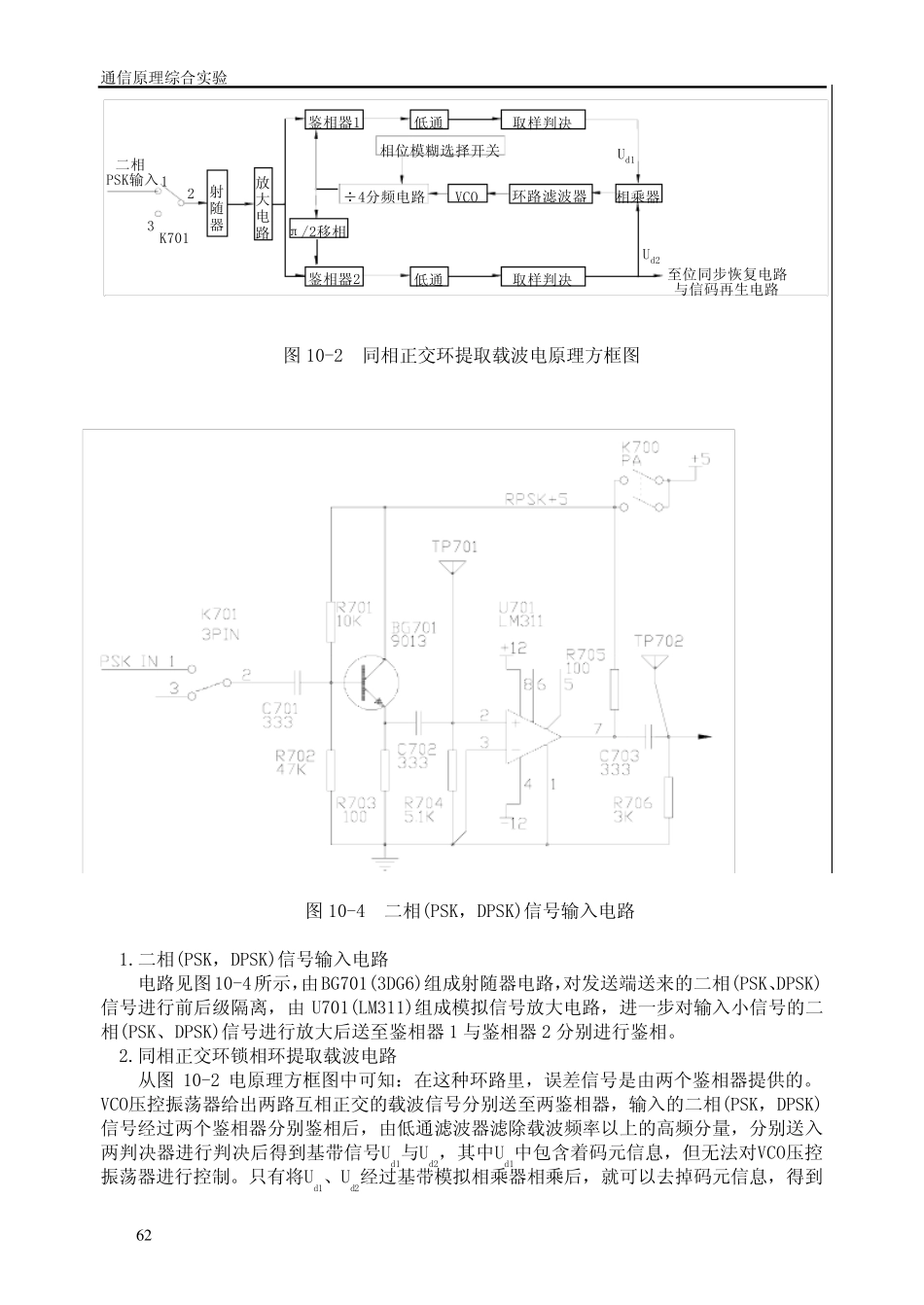

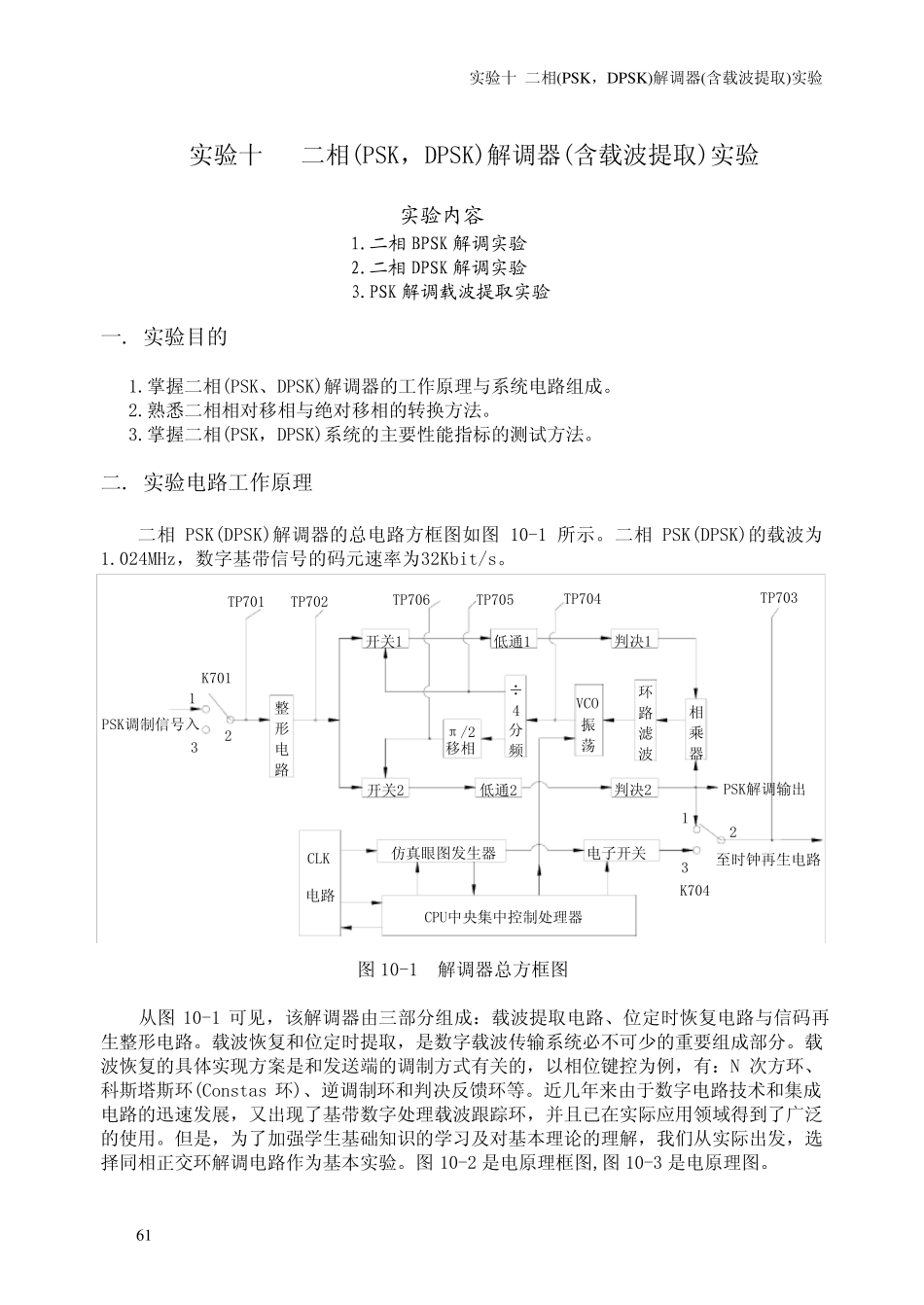

实 验 十 二 相 (PSK， DPSK)解 调 器 (含 载 波 提 取 )实 验 实 验 十 二 相 (PSK， DPSK)解 调 器 (含 载 波 提 取 )实 验 实验内容 1.二相BPSK 解调实验 2.二相DPSK 解调实验 3.PSK 解调载波提取实验 一 . 实 验 目 的 1.掌 握 二 相 (PSK、 DPSK)解 调 器 的 工 作 原 理 与 系 统 电 路 组 成 。 2.熟 悉 二 相 相 对 移 相 与 绝 对 移 相 的 转 换 方 法 。 3.掌 握 二 相 (PSK， DPSK)系 统 的 主 要 性 能 指 标 的 测 试 方 法 。 二 . 实 验 电 路 工 作 原 理 二 相PSK(DPSK)解 调 器 的 总 电 路 方 框 图 如 图10-1 所 示 。 二 相PSK(DPSK)的 载 波 为1.024MHz， 数 字 基 带 信 号 的 码 元 速 率 为 32Kbit/s。 图 10-1 解 调 器 总 方 框 图 从 图10-1 可 见 ， 该 解 调 器 由 三 部 分 组 成 ： 载 波 提 取 电 路 、 位 定 时 恢 复 电 路 与 信 码 再生 整 形 电 路 。 载 波 恢 复 和 位 定 时 提 取 ， 是 数 字 载 波 传 输 系 统 必 不 可 少 的 重 要 组 成 部 分 。 载波 恢 复 的 具 体 实 现 方 案 是 和 发 送 端 的 调 制 方 式 有 关 的 ， 以 相 位 键 控 为 例 ， 有 ： N 次 方 环 、科 斯 塔 斯 环 (Constas 环 )、 逆 调 制 环 和 判 决 反 馈 环 等 。 近 几 年 来 由 于 数 字 电 路 技 术 和 集 成电 路 的 迅 速 发 展， 又出现 了基 带 数 字 处理 载 波 跟踪环 ， 并且已在实 际应用领域得到了广泛的 使用。 但是 ， 为 了加强学生 基 础知识的 学习及对 基 本理 论的 理 解 ， 我们从 实 际出发 ， 选择同相 正交环 解 调 电 路 作 为 基 本实 验 。 图10-2 是 电 原 理 框 图 ,图 10-3 是 电 原 理 图 。 CPU中央集 中控 制 处理 器仿真眼图 发 生 器电 路路电形整312开关 2CLKTP701TP702开关 1TP706÷PSK解 调 输 出至时 钟再 生 电 路K704VCO电 子开关低通24频分π/2移 相荡振判 决 2312滤波路环乘器相TP704低通1TP705判 决 1TP703K701PSK调 制 信 号 入 61通信原理综合实...
