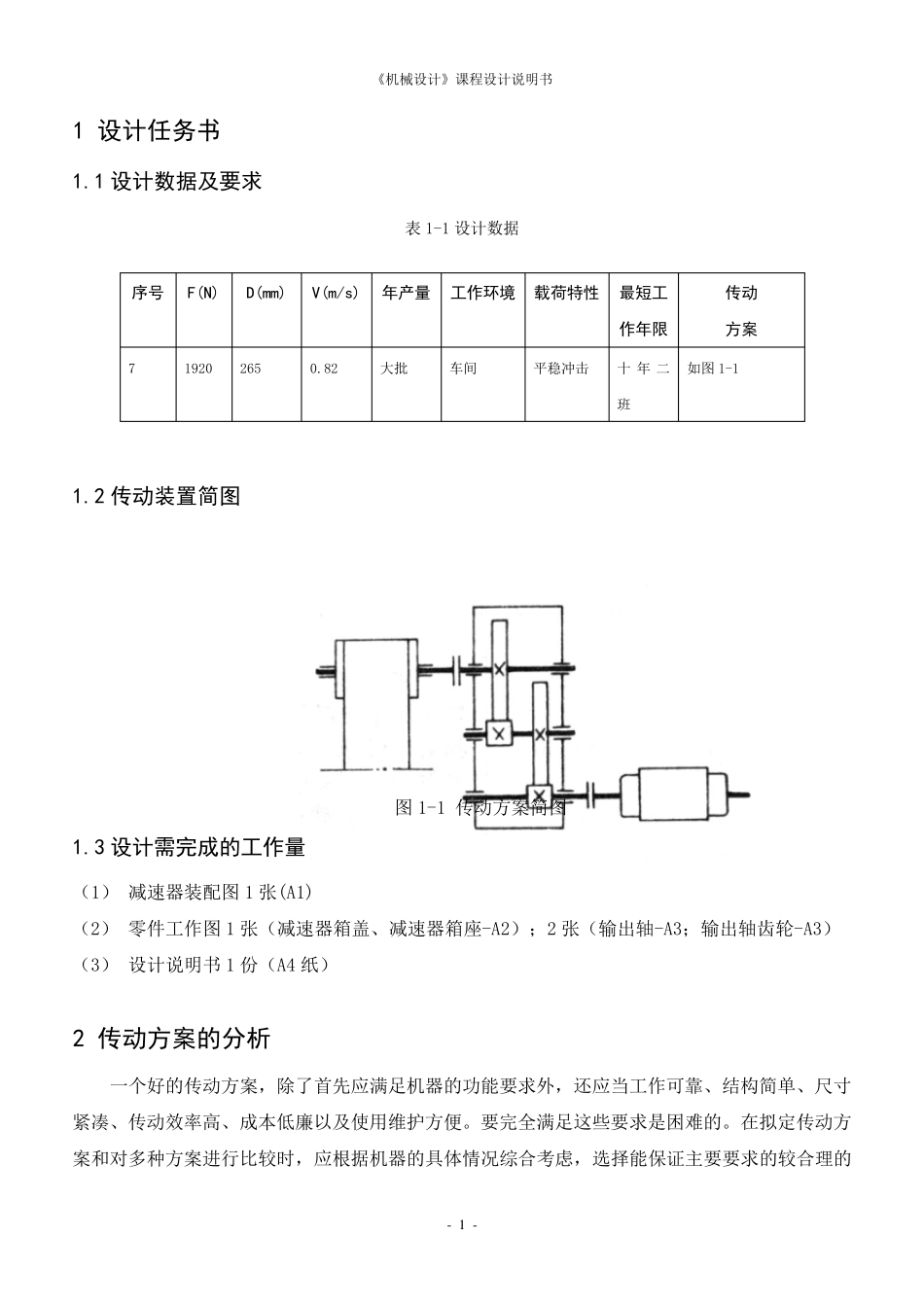

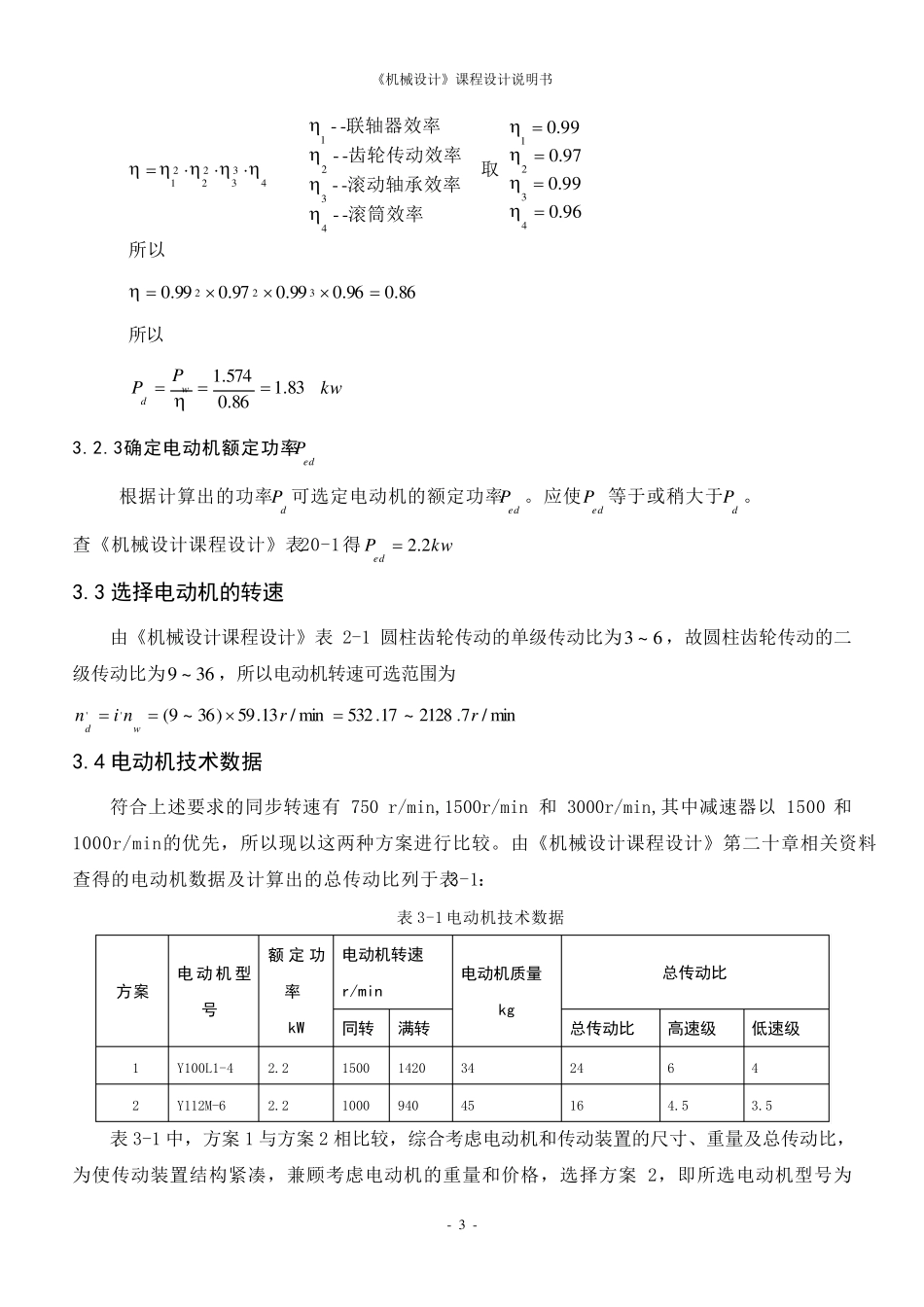

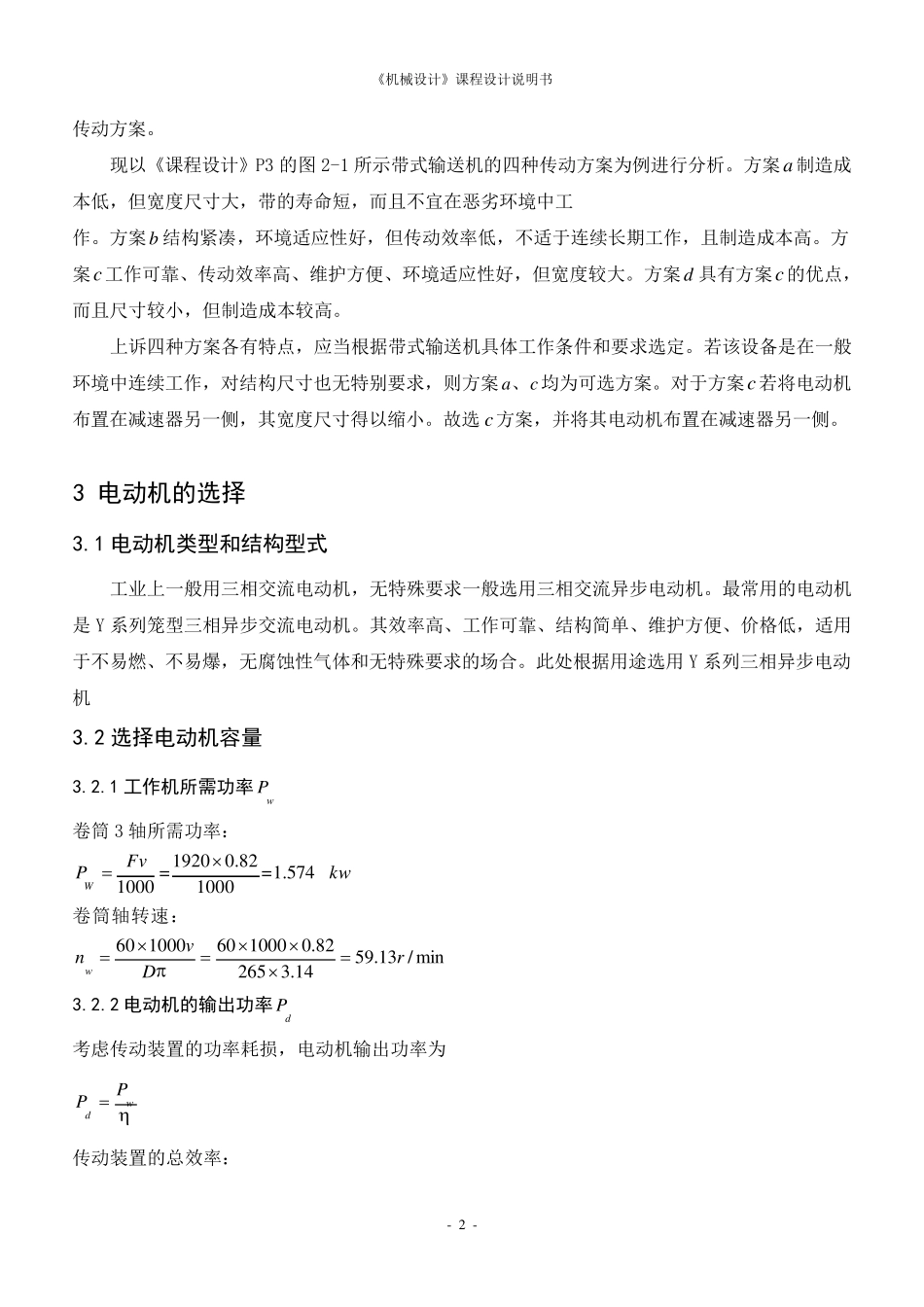

《机械设计》课程设计说明书 - 1 - 1 设计任务书 1.1 设计数据及要求 表1-1 设计数据 序号 F(N) D(mm) V(m/s) 年产量 工作环境 载荷特性 最短工作年限 传动 方案 7 1920 265 0.82 大批 车间 平稳冲击 十年二班 如图1-1 1.2 传动装置简图 图1-1 传动方案简图 1.3 设计需完成的工作量 （1） 减速器装配图1 张(A1) （2） 零件工作图1 张（减速器箱盖、减速器箱座-A2）；2 张（输出轴-A3；输出轴齿轮-A3） （3） 设计说明书1 份（A4 纸） 2 传动方案的分析 一个好的传动方案，除了首先应满足机器的功能要求外，还应当工作可靠、结构简单、尺寸紧凑、传动效率高、成本低廉以及使用维护方便。要完全满足这些要求是困难的。在拟定传动方案和对多种方案进行比较时，应根据机器的具体情况综合考虑，选择能保证主要要求的较合理的《机械设计》课程设计说明书 - 2 - 传动方案。 现以《课程设计》P3 的图2-1 所示带式输送机的四种传动方案为例进行分析。方案a 制造成本低，但宽度尺寸大，带的寿命短，而且不宜在恶劣环境中工 作。方案b 结构紧凑，环境适应性好，但传动效率低，不适于连续长期工作，且制造成本高。方案c 工作可靠、传动效率高、维护方便、环境适应性好，但宽度较大。方案d 具有方案c 的优点，而且尺寸较小，但制造成本较高。 上诉四种方案各有特点，应当根据带式输送机具体工作条件和要求选定。若该设备是在一般环境中连续工作，对结构尺寸也无特别要求，则方案ca、 均为可选方案。对于方案c 若将电动机布置在减速器另一侧，其宽度尺寸得以缩小。故选 c 方案，并将其电动机布置在减速器另一侧。 3 电动机的选择 3.1 电动机类型和结构型式 工业上一般用三相交流电动机，无特殊要求一般选用三相交流异步电动机。最常用的电动机是 Y 系列笼型三相异步交流电动机。其效率高、工作可靠、结构简单、维护方便、价格低，适用于不易燃、不易爆，无腐蚀性气体和无特殊要求的场合。此处根据用途选用Y 系列三相异步电动机 3.2 选择电动机容量 3.2.1 工作机所需功率wP 卷 筒 3 轴 所需 功 率： 1000FvPW =100082.01920=574.1 kw 卷 筒 轴 转 速： min/13.5914.326582.0100060100060rDvnw 3.2.2 电动机的输出功率dP 考 虑 传动装 置的功 率耗 损 ，电动机输出 功 率为 wdPP 传动装 置的总 效率： 《机械设计》课程...
