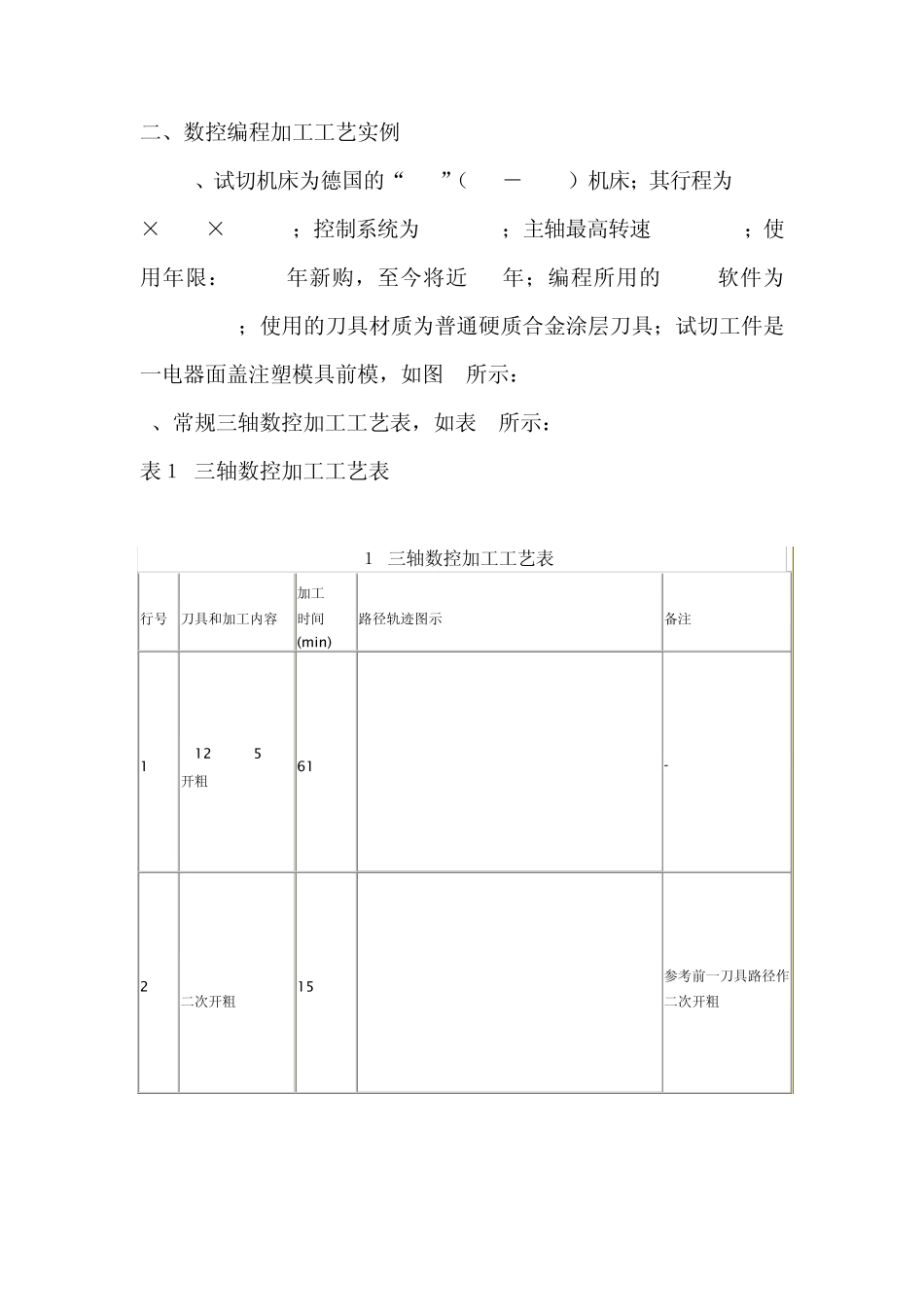

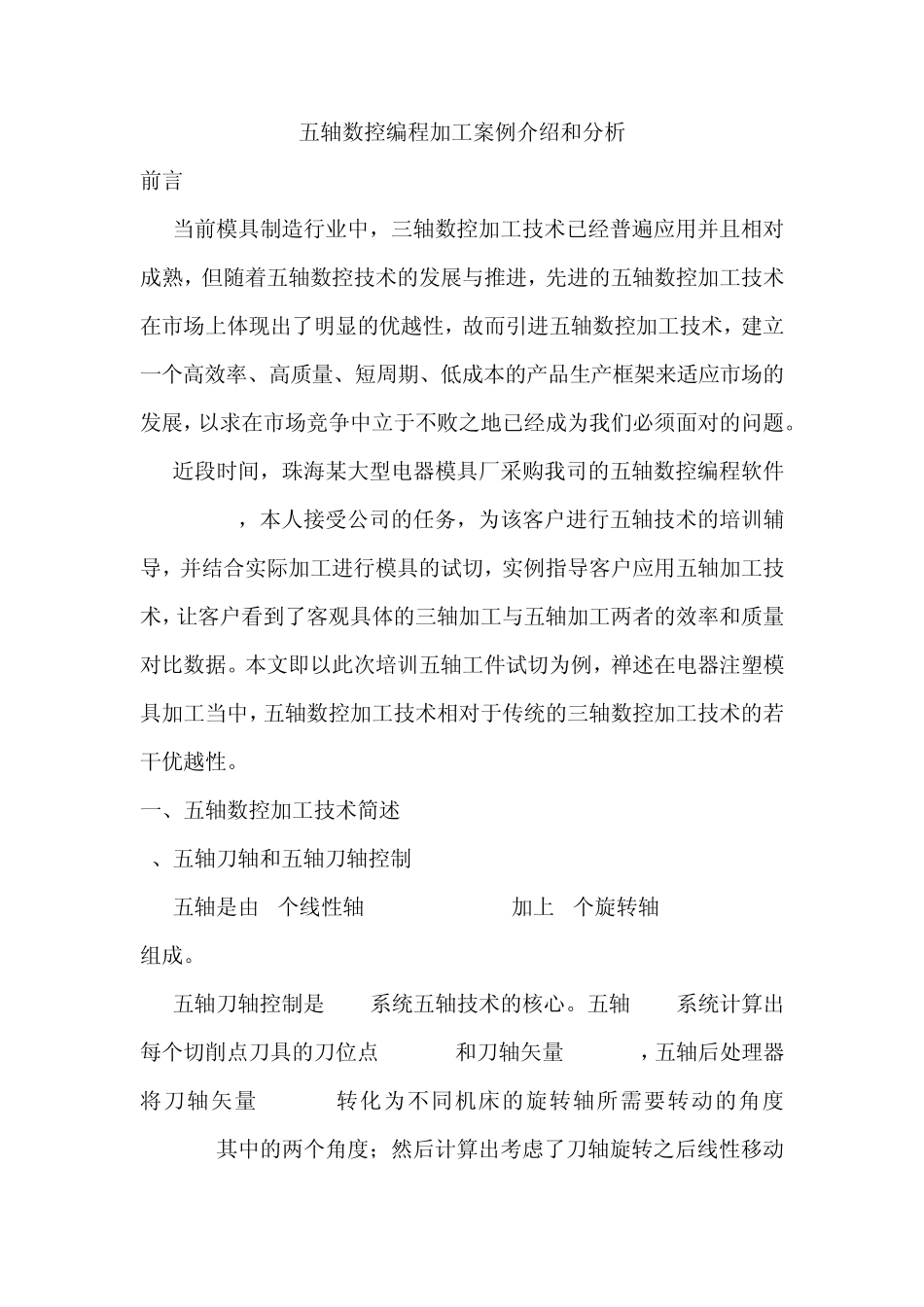

五轴数控编程加工案例介绍和分析 前言 当前模具制造行业中，三轴数控加工技术已经普遍应用并且相对成熟，但随着五轴数控技术的发展与推进，先进的五轴数控加工技术在市场上体现出了明显的优越性，故而引进五轴数控加工技术，建立一个高效率、高质量、短周期、低成本的产品生产框架来适应市场的发展，以求在市场竞争中立于不败之地已经成为我们必须面对的问题。 近段时间，珠海某大型电器模具厂采购我司的五轴数控编程软件PowerMILL，本人接受公司的任务，为该客户进行五轴技术的培训辅导，并结合实际加工进行模具的试切，实例指导客户应用五轴加工技术，让客户看到了客观具体的三轴加工与五轴加工两者的效率和质量对比数据。本文即以此次培训五轴工件试切为例，禅述在电器注塑模具加工当中，五轴数控加工技术相对于传统的三轴数控加工技术的若干优越性。 一、五轴数控加工技术简述 1、五轴刀轴和五轴刀轴控制 五轴是由 3个线性轴(Linear axis) 加上2个旋转轴(Rotary axis)组成。 五轴刀轴控制是 CAM系统五轴技术的核心。五轴CAM系统计算出每个切削点刀具的刀位点(X,Y,Z)和刀轴矢量(I,J,K)，五轴后处理器将刀轴矢量(I,J,K)转化为不同机床的旋转轴所需要转动的角度(A,B,C)其中的两个角度；然后计算出考虑了刀轴旋转之后线性移动的各轴位移(X,Y,Z)。 2、五轴机床类型 按两旋转轴的运动位置结构来划分，可分为 Table-Table、Head-Head、Table-Head三种类型。 1）Table-Table：此类型机床主轴方向不动，两个旋转轴均分布在工作平台上；工件加工时旋转轴随工作台旋转，加工时必须考虑装夹承重，可加工的工件尺寸比较小。 2）Head-Head：此类机床工作台不动，两个旋转轴均在主轴上。机床可加工的工件尺寸比较大。 3）Table-Head：此类机床的两个旋转轴分别处于主轴和工作台上，工作台可以旋转，可装夹尺寸较大的工件；主轴可摆动，改变刀轴方向灵活。 3、定位五轴与联运五轴 根据刀轴参与的加工方案来划分类型，一般可分为如下两类： 1）定位五轴(3+2轴) 定位五轴的刀轴矢量可以进行改变，但固定后沿着整个切削路径过程刀轴矢量不变，控制路径轴X、Y、Z参与旋转轴A(或者 B)、C，既是旋转轴A(或者 B)、C定位后保持不变，只有 X、Y、Z参与控制机床切削移动。 2）联动五轴 整个切削路径过程刀轴矢量可根据要求进行改变变，控制路径轴X、Y、Z控制旋转 A(B)、C，即是通常所说的五轴联动加工技术。 二、数控编程加工工艺实例 1、...
