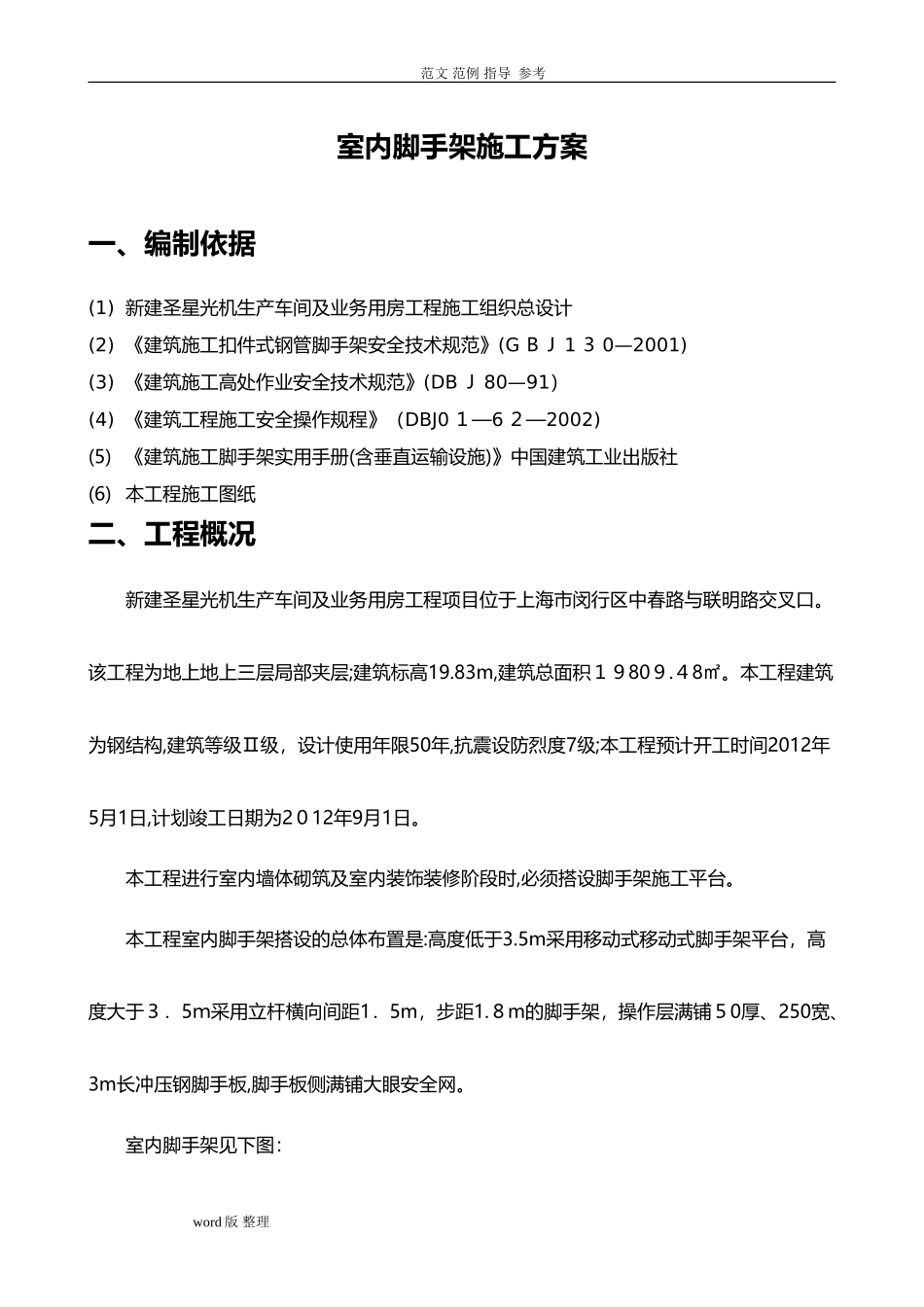

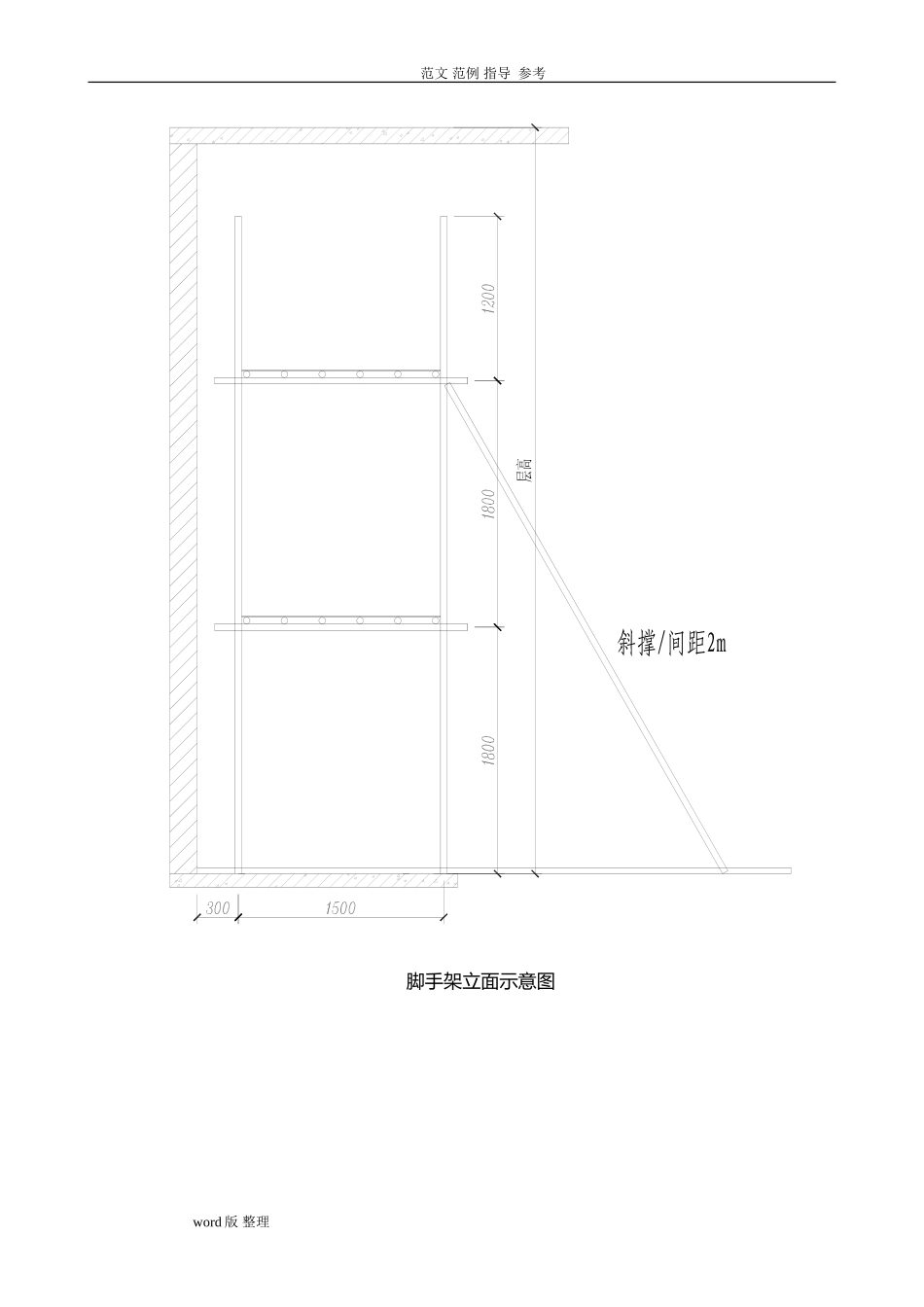

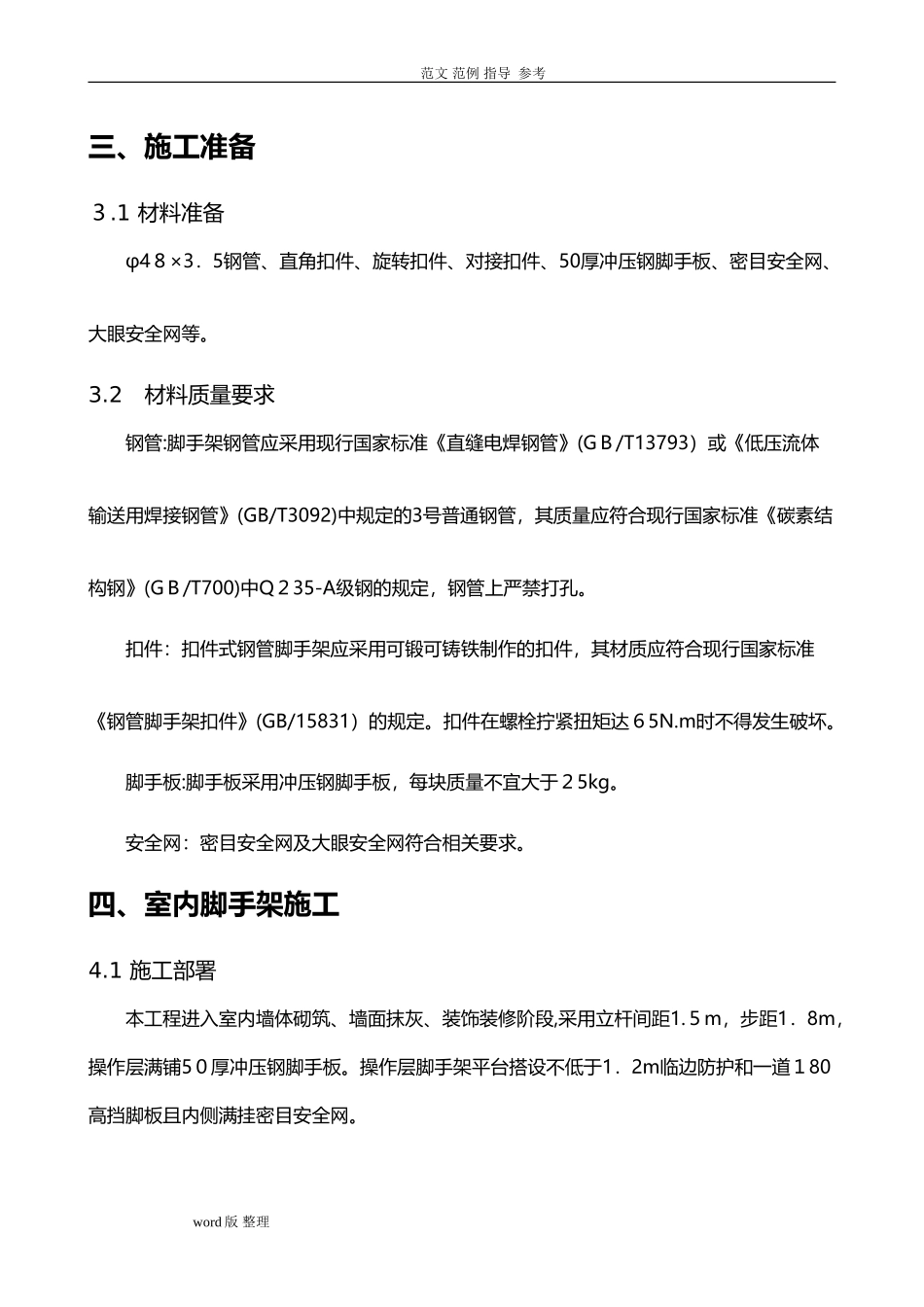

范文范例指导参考室内脚手架施工方案一、编制依据(1)新建圣星光机生产车间及业务用房工程施工组织总设计(2)《建筑施工扣件式钢管脚手架安全技术规范》(GＢＪ1３0—2001)(3)《建筑施工高处作业安全技术规范》(DBＪ80—91）(4)《建筑工程施工安全操作规程》（DBJ0１—6２—2002)(5)《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社(6)本工程施工图纸二、工程概况新建圣星光机生产车间及业务用房工程项目位于上海市闵行区中春路与联明路交叉口。该工程为地上地上三层局部夹层;建筑标高19.83m,建筑总面积１９80９.４8㎡。本工程建筑为钢结构,建筑等级Ⅱ级，设计使用年限50年,抗震设防烈度7级;本工程预计开工时间2012年5月1日,计划竣工日期为2０12年9月1日。本工程进行室内墙体砌筑及室内装饰装修阶段时,必须搭设脚手架施工平台。本工程室内脚手架搭设的总体布置是:高度低于3.5m采用移动式移动式脚手架平台，高度大于３．5ｍ采用立杆横向间距1．5m，步距1.８m的脚手架，操作层满铺５0厚、250宽、3m长冲压钢脚手板,脚手板侧满铺大眼安全网。室内脚手架见下图：word版整理范文范例指导参考脚手架立面示意图word版整理范文范例指导参考三、施工准备３.1材料准备φ4８×3．5钢管、直角扣件、旋转扣件、对接扣件、50厚冲压钢脚手板、密目安全网、大眼安全网等。3.2材料质量要求钢管:脚手架钢管应采用现行国家标准《直缝电焊钢管》(GＢ/T13793）或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GＢ/T700)中Q２35-A级钢的规定，钢管上严禁打孔。扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB/15831）的规定。扣件在螺栓拧紧扭矩达６5N.m时不得发生破坏。脚手板:脚手板采用冲压钢脚手板，每块质量不宜大于２5kg。安全网：密目安全网及大眼安全网符合相关要求。四、室内脚手架施工4.1施工部署本工程进入室内墙体砌筑、墙面抹灰、装饰装修阶段,采用立杆间距1.５m，步距1．8m，操作层满铺5０厚冲压钢脚手板。操作层脚手架平台搭设不低于1．2m临边防护和一道１80高挡脚板且内侧满挂密目安全网。word版整理范文范例指导参考4.２脚手架构造要求1、采用单立杆,立杆横距、纵距均为1.５０m,立杆距墙３０0mm。相邻立杆的接头位置应错开,布置在不同的步距内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500ｍｍ，各接头中心至最近主结点的距离不宜大于立杆间距的1/3。2、立杆与水平杆必须用直角扣件扣紧(水平杆对立杆起约束作用，对确保立杆承载能力关系很大）,不得隔步设置或遗漏。3、水平杆步距为１．5ｍ,上下水平杆接长位置应错开布置在不同的立杆间距中,与相近立杆的距离不大于纵距的１/3。同一排水平杆的水平偏差不大于5cm。相临步距的水平杆接头应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。4、剪刀撑联系6根立杆，与地面夹角为４５~60度。剪刀撑应沿架高连续布置。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或水平杆扣紧外，在其中应增加2~4个扣接点。将一根斜杆扣在立杆上,另一根斜杆扣在横杆的伸出部分上，避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆结点（即立杆与横杆的交点)的距离不大于20mm，最下面的斜杆与立杆的连接点离地面不宜大于５0cm，以保证架子稳定性。5、在铺脚手板的操作层上必须设护栏，护栏高1．2m。6、脚手架过道处的空间桁架,应在两侧连续设置间距１．5ｍ斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆上，旋转扣件中心线至主节点的距离不宜大于1５0mｍ。4.3脚手架搭设1、搭设顺序word版整理范文范例指导参考放线→铺设垫板→放置水平扫地杆→安装水平扫地杆→安装第一步水平杆→安装其它杆件→铺脚手板→安装防护栏杆及挡脚板→挂立网防护2、搭设立柱的注意事项相邻立柱的对接扣件不得在同一高度内,错开距离应符合规范规定。开始搭设立杆时,应每隔６跨设置一道抛撑,直至第一步脚手架搭设完毕。剪刀撑、扣件的安装要求剪刀撑应随立柱,纵横向水平杆等同步搭设。扣件规格必须与钢管外径一致。扣件螺栓拧紧力矩...
