井点降水法的种类VIP专享

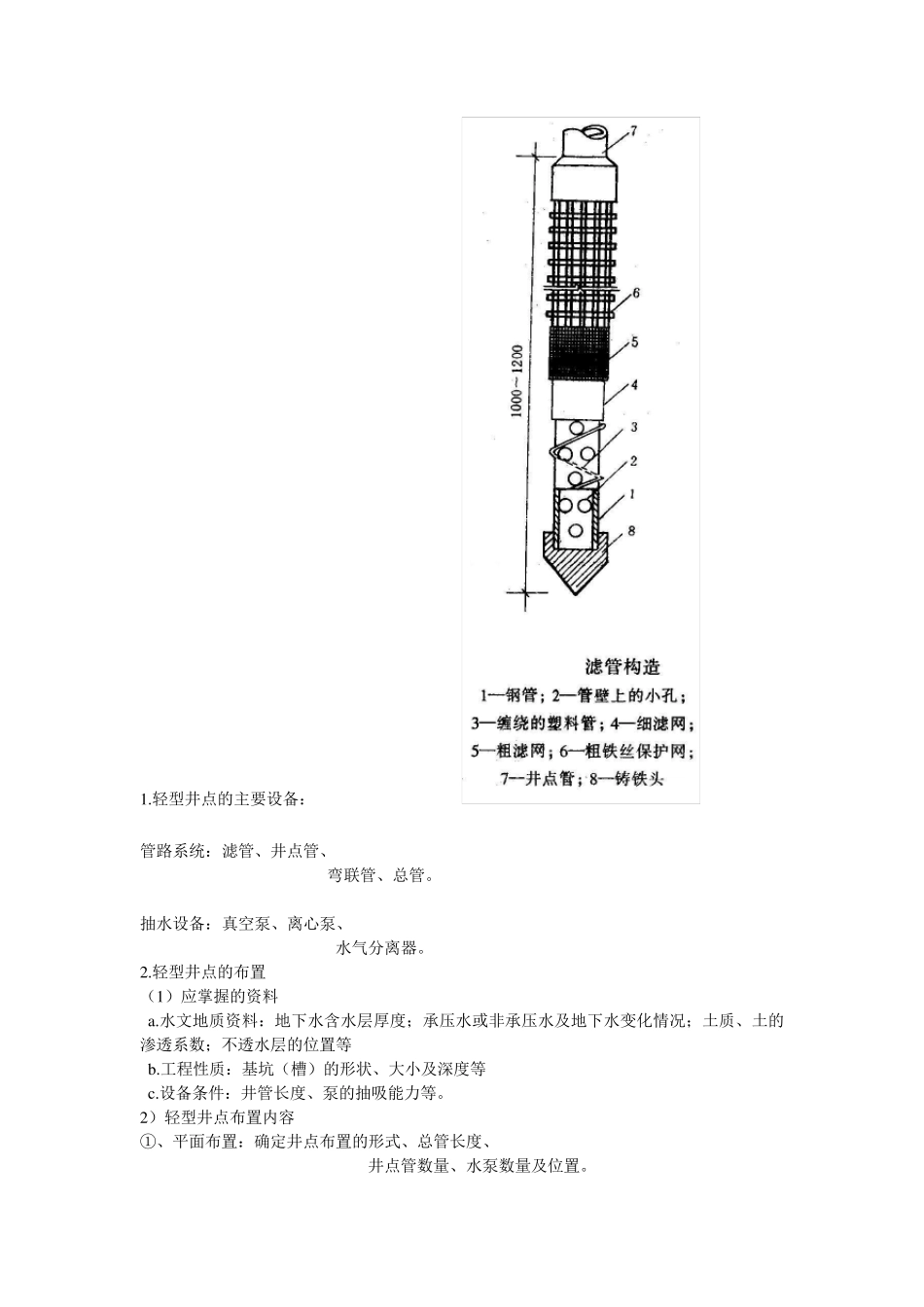

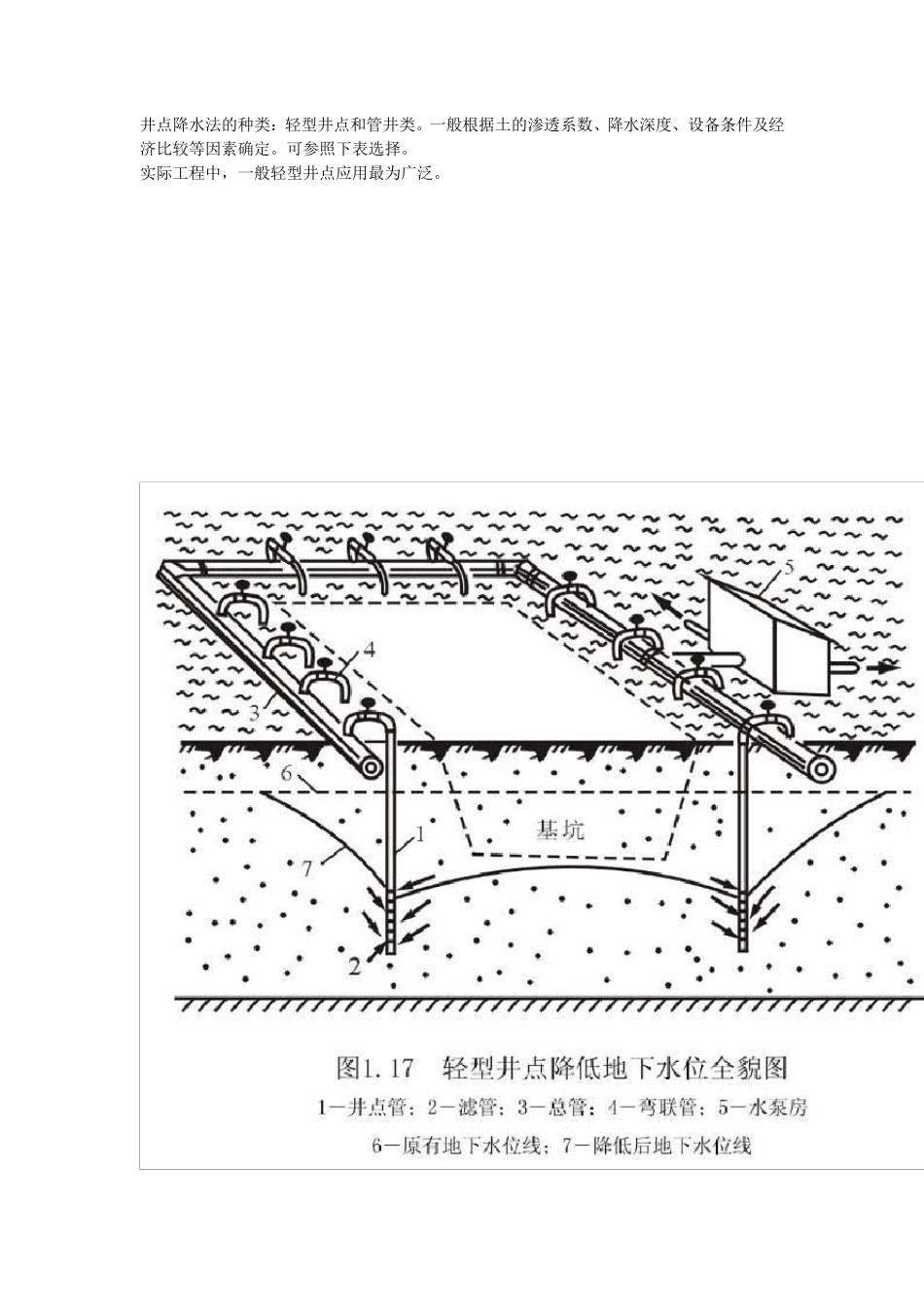

井点降水法的种类：轻型井点和管井类。一般根据土的渗透系数、降水深度、设备条件及经济比较等因素确定。可参照下表选择。 实际工程中，一般轻型井点应用最为广泛。 1.轻型井点的主要设备： 管路系统：滤管、井点管、 弯联管、总管。 抽水设备：真空泵、离心泵、 水气分离器。 2.轻型井点的布置 （1）应掌握的资料 a.水文地质资料：地下水含水层厚度；承压水或非承压水及地下水变化情况；土质、土的渗透系数；不透水层的位置等 b.工程性质：基坑（槽）的形状、大小及深度等 c.设备条件：井管长度、泵的抽吸能力等。 2）轻型井点布置内容 ①、平面布置：确定井点布置的形式、总管长度、 井点管数量、水泵数量及位置。 ②、高程布置：确定井点管的埋置深度。 3）布置和计算步骤 确定平面布置—高程布置—计算井点管数量等—调整 （4）轻型井点设计计算方法： ①确定平面布置： 单排布置：适用于基坑、槽宽度小于 6ｍ，且降水深 度 不超过 5ｍ的情况，井点管应布置在地下水的 上游一侧，两端延伸长度不宜小于坑、槽的 宽度。 双排布置：适用于基坑宽度大于 6ｍ或土质不良的情况。 环形布置：适用于大面积基坑。如采用 U 形布置，则井 点管不封闭的一段应设在地下水的下游方向。 ②高程布置： 确定井点管埋深，即滤管上口至总管埋设面的距离。 高程计算公式： h ≥h1＋△h＋iL 式中： h－井点管埋深（ｍ〕； h1－总管埋设面至基底的距离（ｍ）； △h－基底至降低后的地下水位线的距离（ｍ）； ｉ－水力坡度； L－井点管至水井中心的水平距离，当井点管为单排布置时，L 为井点管至对边坡脚的水平距离（ｍ）。 计算结果还要满足： h≤hpmax ， hpmax 为抽水设备的最大抽吸高度。一般轻型井点降水hpmax 为6～7ｍ。 当一级井点系统达不到降水深度时，可采用二级井点，即先挖去第一级井点所疏干的土，然后在基坑底部装设第二级井点，使降水深度增加。 有关数据的取值： （ａ） △h 一般取0.5~1ｍ，根据工程性质和水文地质状况确定。 （ｂ） i 的取值：当单排布置时i＝1/4~1/5； 当双排布置时i＝1/7； 当环形布置时i＝1/10。 （ｃ）Ｌ为井点管至水井中心的水平距离，当基坑井点管 为环形布置时，L 取短边的长度。 （ｄ）井点管布置应离坑边有一定距离（0.7~1ｍ），以 防止边坡塌土而引起局部漏气。 （e）实际工程中，井点管均为定型的，有一定的标准长度，通常给定井点管长度验算△h，如...
