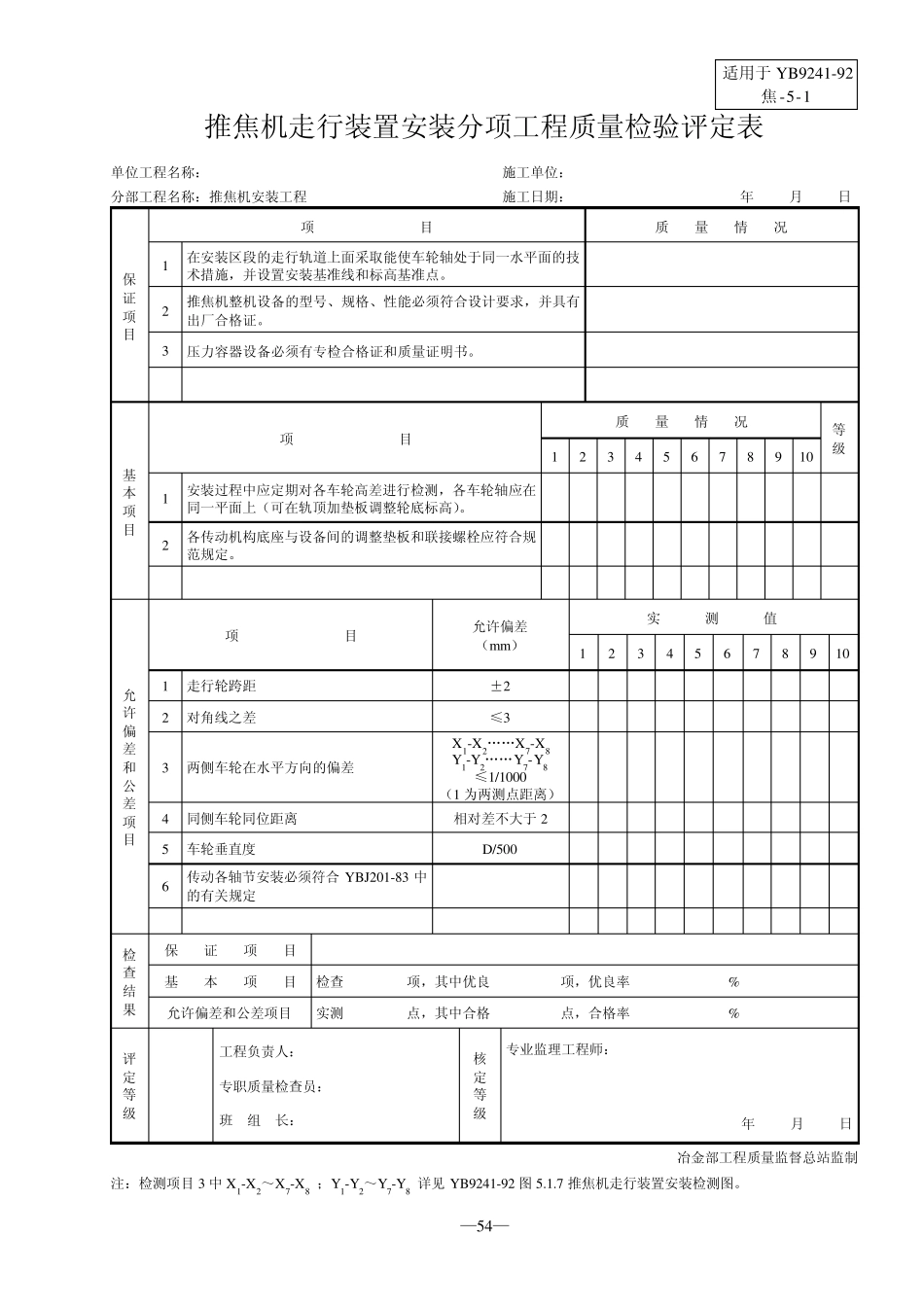

—54— 推焦机走行装置安装分项工程质量检验评定表 单位工程名称： 施工单位： 分部工程名称：推焦机安装工程 施工日期： 年 月 日 保 证 项 目 项目 质量情况 1 在安装区段的走行轨道上面采取能使车轮轴处于同一水平面的技术措施，并设置安装基准线和标高基准点。 2 推焦机整机设备的型号、规格、性能必须符合设计要求，并具有出厂合格证。 3 压力容器设备必须有专检合格证和质量证明书。 基 本 项 目 项目 质量情况 等 级 1 2 3 4 5 6 7 8 9 10 1 安装过程中应定期对各车轮高差进行检测，各车轮轴应在同一平面上（可在轨顶加垫板调整轮底标高）。 2 各传动机构底座与设备间的调整垫板和联接螺栓应符合规范规定。 允 许 偏 差 和 公 差 项 目 项目 允许偏差 （mm） 实 测值 1 2 3 4 5 6 7 8 9 10 1 走行轮跨距 ±2 2 对角线之差 ≤3 3 两侧车轮在水平方向的偏差 X1-X2……X7-X8 Y1-Y2……Y7-Y8 ≤1/1000 （1 为两测点距离） 4 同侧车轮同位距离 相对差不大于 2 5 车轮垂直度 D/500 6 传动各轴节安装必须符合 YBJ201-83 中的有关规定 检 查 结 果 保证项目 基本项目 检查 项，其中优良 项，优良率 % 允许偏差和公差项目 实测 点，其中合格 点，合格率 % 评 定 等 级 工程负责人： 专职质量检查员： 班 组 长： 核 定 等 级 专业监理工程师： 年 月 日 冶金部工程质量监督总站监制 注：检测项目 3 中 X1-X2～X7-X8 ；Y1-Y2～Y7-Y8 详见 YB9241-92 图 5.1.7 推焦机走行装置安装检测图。 适用于 YB9241-92 焦-5-1 —55— 推焦机机体钢构架安装分项工程质量检验评定表 单位工程名称： 施工单位： 分部工程名称：推焦机安装工程 施工日期： 年 月 日 保 证 项 目 项目 质量情况 1 焊接材料必须符合设计要求，焊工有相应施焊条件合格证。 基 本 项 目 项目 质量情况 等 级 1 2 3 4 5 6 7 8 9 10 1 组装用联接螺栓的外观质量应符合规定。 2 焊缝外观质量应符合规范规定。 3 构件外观质量应符合规范规定。 4 平台铺板的安装应符合规定。 允 许 偏 差 和 公 差 项 目 项目 允许偏差 （mm） 实 测 值 1 2 3 4 5 6 7 8 9 10 1 主梁矩形框架两长边之差 ≤3 2 主梁矩形框架两宽边之差 ≤3 3 主梁矩形框架对角线之差 ≤4 4 平台梁标...
