交换机vlan配置实验

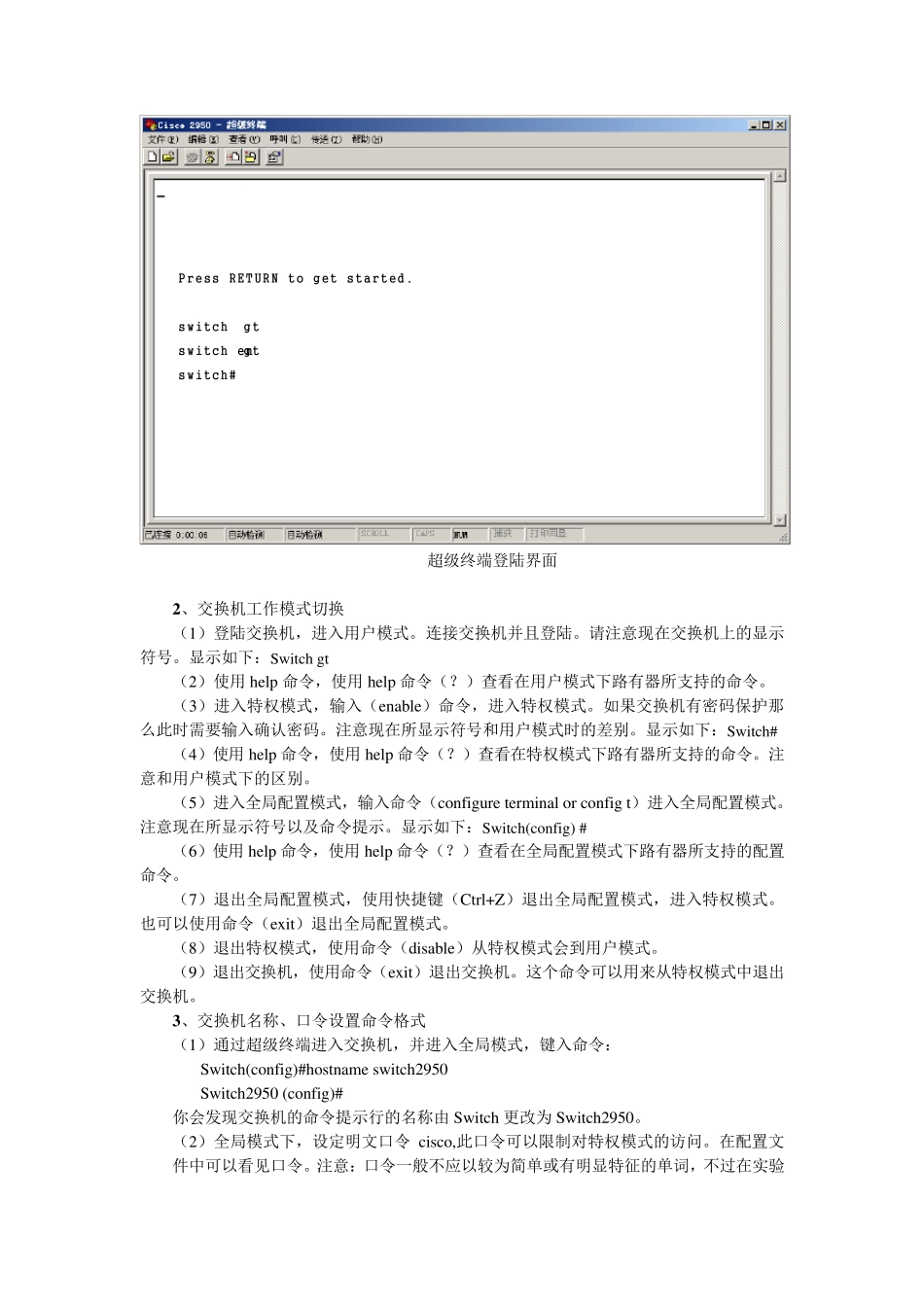

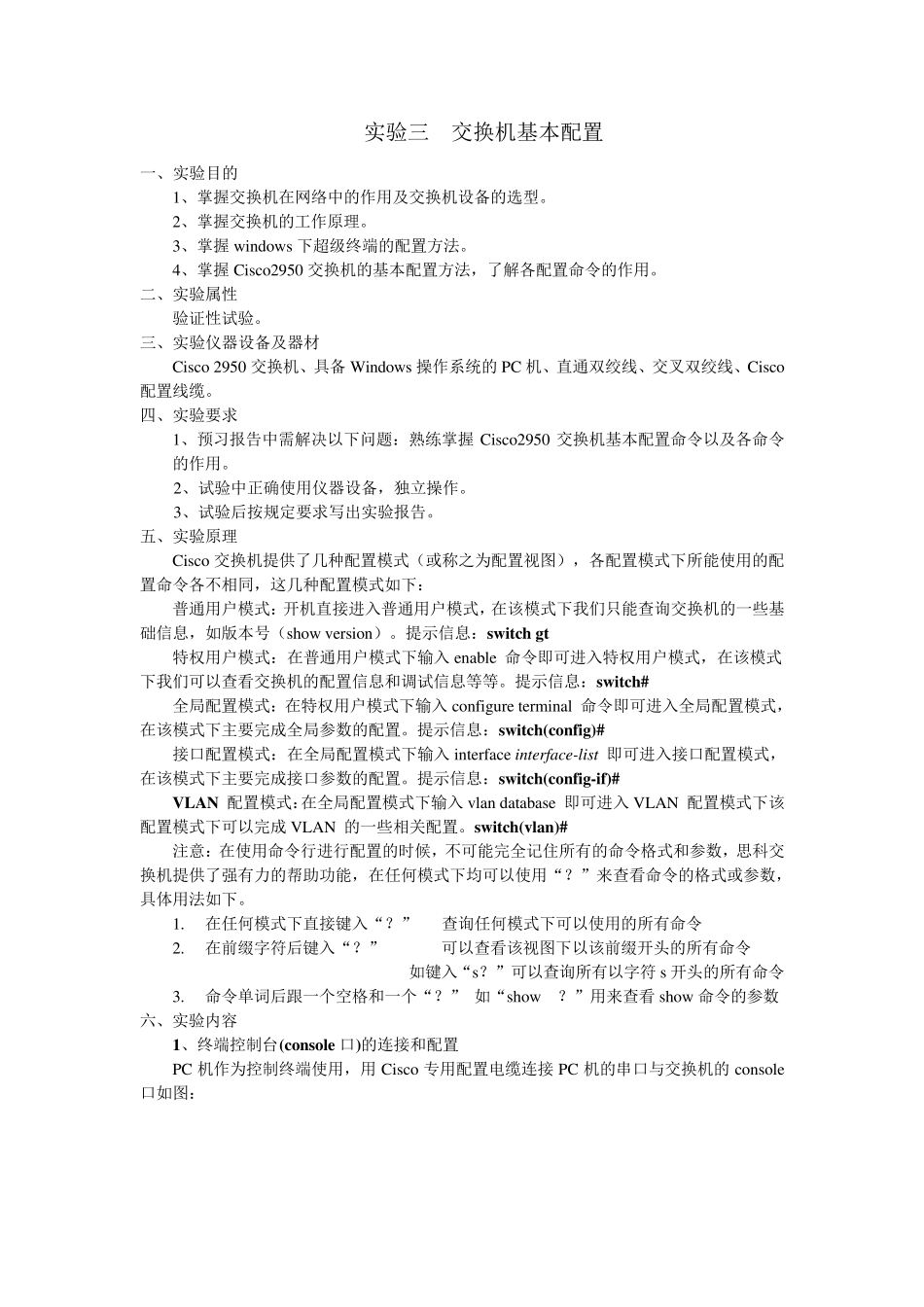

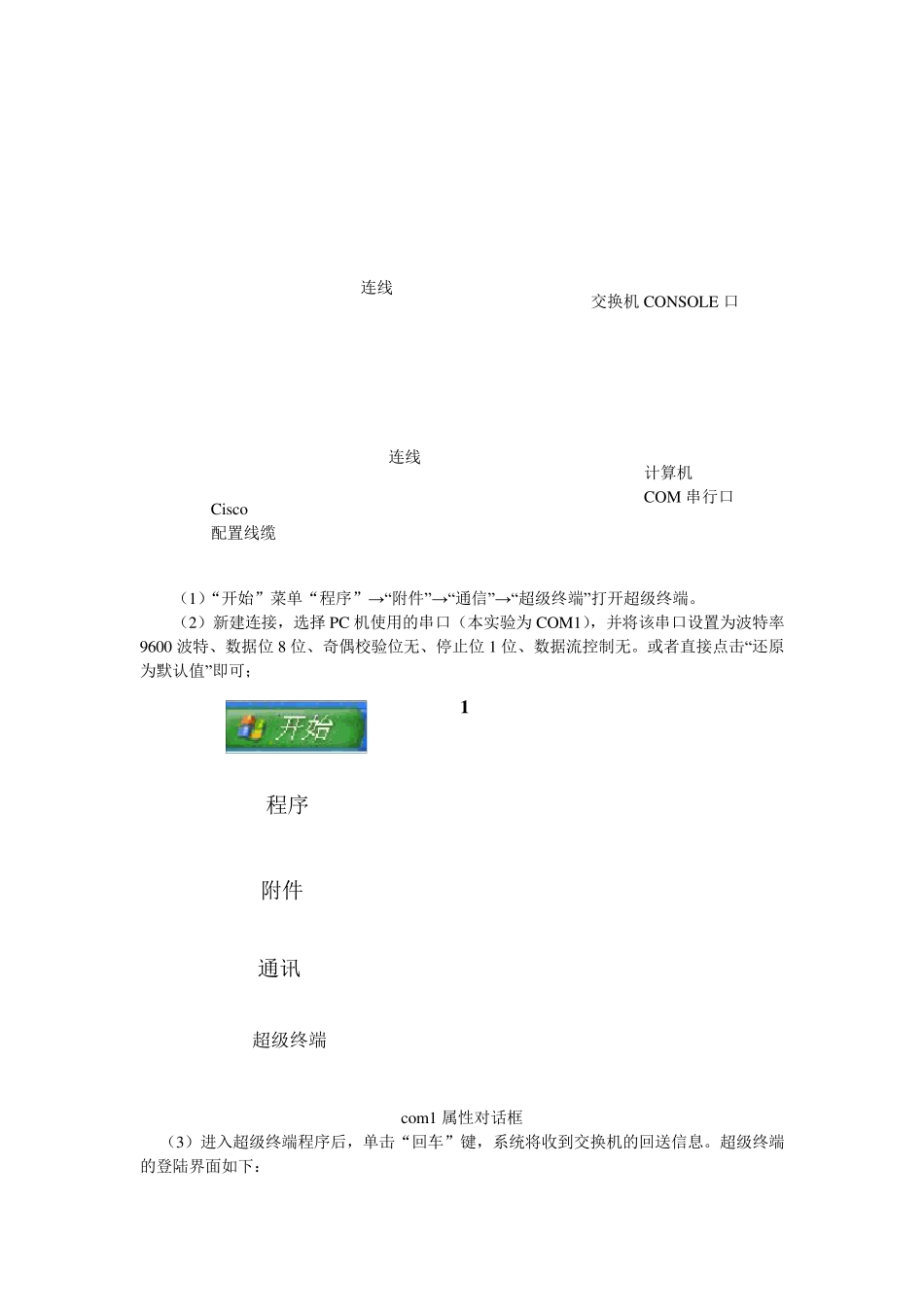

实验三 交换机基本配置 一、实验目的 1、掌握交换机在网络中的作用及交换机设备的选型。 2、掌握交换机的工作原理。 3、掌握 w indow s 下超级终端的配置方法。 4、掌握 Cisco2950 交换机的基本配置方法，了解各配置命令的作用。 二、实验属性 验证性试验。 三、实验仪器设备及器材 Cisco 2950 交换机、具备 Window s 操作系统的 PC 机、直通双绞线、交叉双绞线、Cisco配置线缆。 四、实验要求 1、预习报告中需解决以下问题：熟练掌握 Cisco2950 交换机基本配置命令以及各命令的作用。 2、试验中正确使用仪器设备，独立操作。 3、试验后按规定要求写出实验报告。 五、实验原理 Cisco 交换机提供了几种配置模式（或称之为配置视图），各配置模式下所能使用的配置命令各不相同，这几种配置模式如下： 普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。提示信息：sw itch> 特权用户模式：在普通用户模式下输入 enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。提示信息：sw itch# 全局配置模式：在特权用户模式下输入 configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。提示信息：sw itch(config)# 接口配置模式：在全局配置模式下输入 interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。提示信息：sw itch(config-if)# VLAN 配置模式：在全局配置模式下输入 vlan database 即可进入 VLAN 配置模式下该配置模式下可以完成VLAN 的一些相关配置。sw itch(vlan)# 注意：在使用命令行进行配置的时候，不可能完全记住所有的命令格式和参数，思科交换机提供了强有力的帮助功能，在任何模式下均可以使用“？”来查看命令的格式或参数，具体用法如下。 1. 在任何模式下直接键入“？” 查询任何模式下可以使用的所有命令 2. 在前缀字符后键入“？” 可以查看该视图下以该前缀开头的所有命令 如键入“s？”可以查询所有以字符 s 开头的所有命令 3. 命令单词后跟一个空格和一个“？” 如“show ？”用来查看show 命令的参数 六、实验内容 1、终端控制台(console 口)的连接和配置 PC 机作为控制终端使用，用 Cisco 专用配置电缆连接 PC 机的串口与交换机的 console口如图： （1）“开始”菜单...
