交换机的Telnet远程配置《计算机组网技术》实训

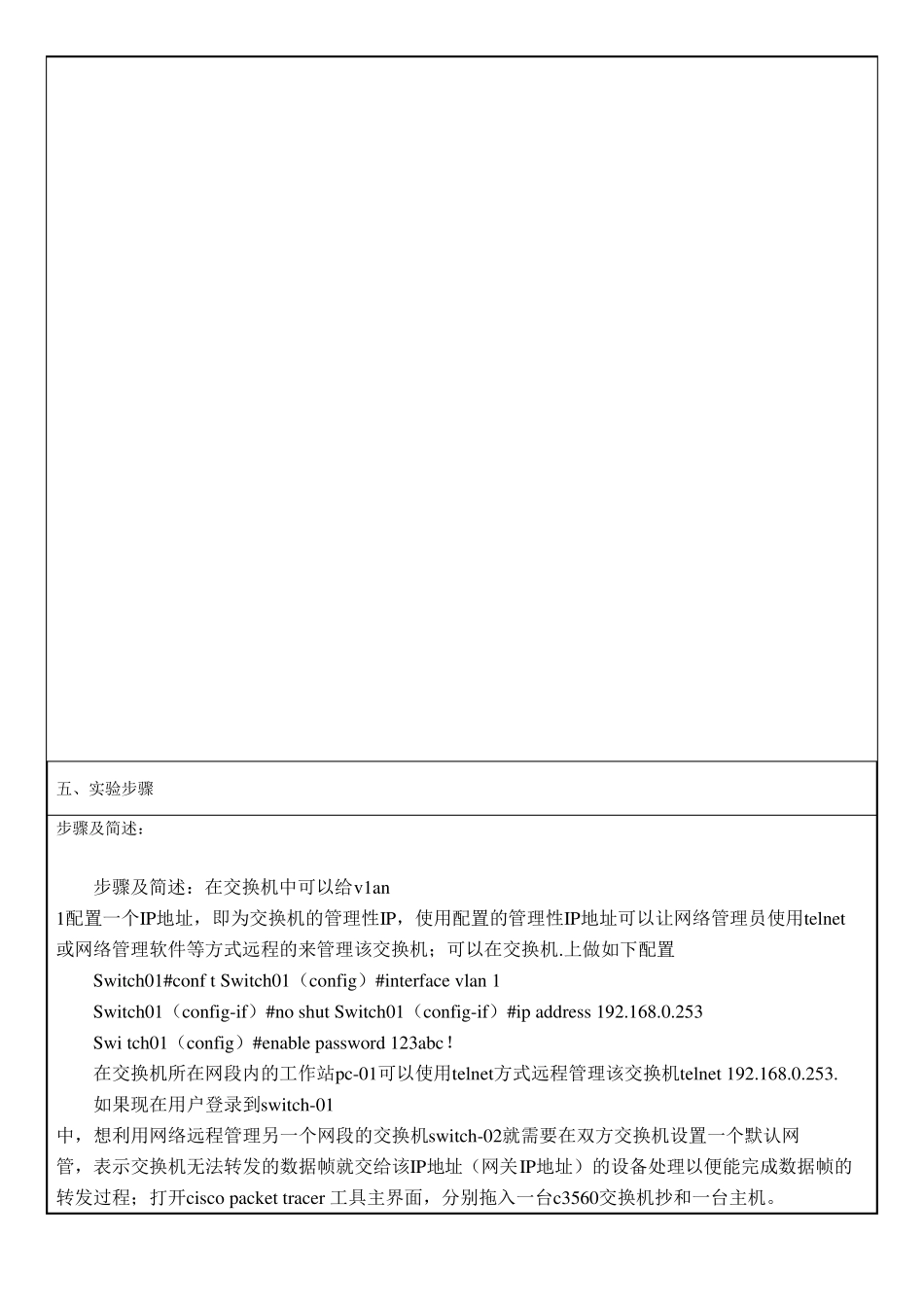

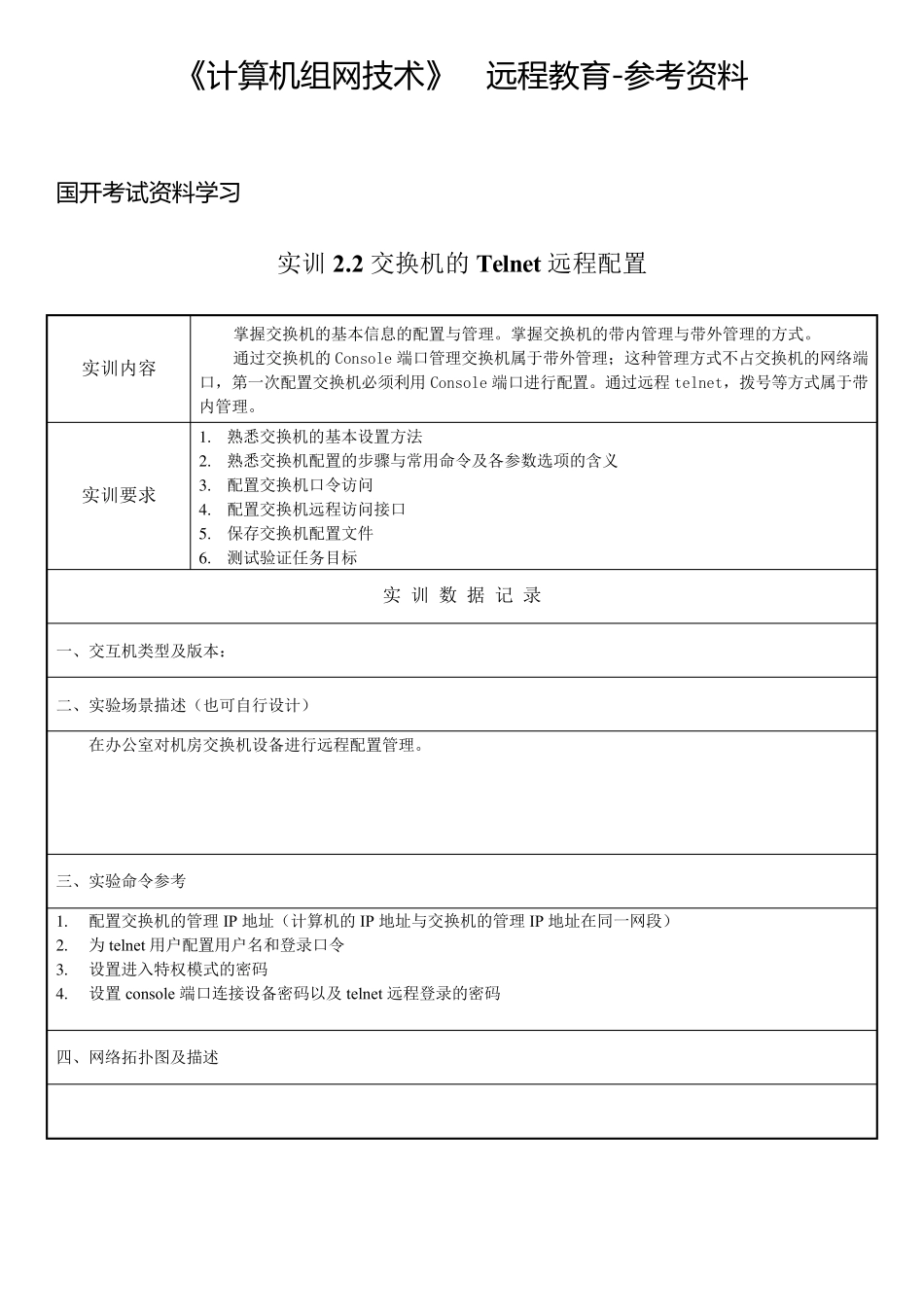

《计算机组网技术》 远程教育-参考资料 国开考试资料学习 实训2.2 交换机的Telnet远程配置 实训内容 掌握交换机的基本信息的配置与管理。掌握交换机的带内管理与带外管理的方式。 通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占交换机的网络端口，第一次配置交换机必须利用Console 端口进行配置。通过远程telnet，拨号等方式属于带内管理。 实训要求 1 . 熟悉交换机的基本设置方法 2 . 熟悉交换机配置的步骤与常用命令及各参数选项的含义 3 . 配置交换机口令访问 4 . 配置交换机远程访问接口 5 . 保存交换机配置文件 6 . 测试验证任务目标 实 训 数 据 记 录 一、交互机类型及版本： 二、实验场景描述（也可自行设计） 在办公室对机房交换机设备进行远程配置管理。 三、实验命令参考 1 . 配置交换机的管理IP 地址（计算机的IP 地址与交换机的管理IP 地址在同一网段） 2 . 为 telnet用户配置用户名和登录口令 3 . 设置进入特权模式的密码 4 . 设置console 端口连接设备密码以及telnet远程登录的密码 四、网络拓扑图及描述 五、实验步骤 步骤及简述： 步骤及简述：在交换机中可以给v1an 1配置一个IP地址，即为交换机的管理性IP，使用配置的管理性IP地址可以让网络管理员使用telnet 或网络管理软件等方式远程的来管理该交换机；可以在交换机.上做如下配置 Sw itch01#conf t Sw itch01（config）#interface vlan 1 Sw itch01（config-if）#no shut Sw itch01（config-if）#ip address 192.168.0.253 Sw i tch01（config）#enable passw ord 123abc！ 在交换机所在网段内的工作站pc-01可以使用telnet方式远程管理该交换机telnet 192.168.0.253. 如果现在用户登录到sw itch-01 中，想利用网络远程管理另一个网段的交换机sw itch-02就需要在双方交换机设置一个默认网 管，表示交换机无法转发的数据帧就交给该IP地址（网关IP地址）的设备处理以便能完成数据帧的转发过程；打开cisco packet tracer 工具主界面，分别拖入一台c3560交换机抄和一台主机。 接着调用PC机的cm d命令行程序 六、实验总结 列举几个选项并描述其含义：. 对于同网段的交换机管理时对交换机配置一个管理性IP 地址就可以了，当要从一个交换机跨网段管理另一个交换机时需要给交换机配置默认网管. 列举几个选项并描述其含义： 实训成绩： 指导教师签名： 实训日期：
