交换机端口安全配置[实验目的]使网络管理人员了解网管交换机端口安全的配置。

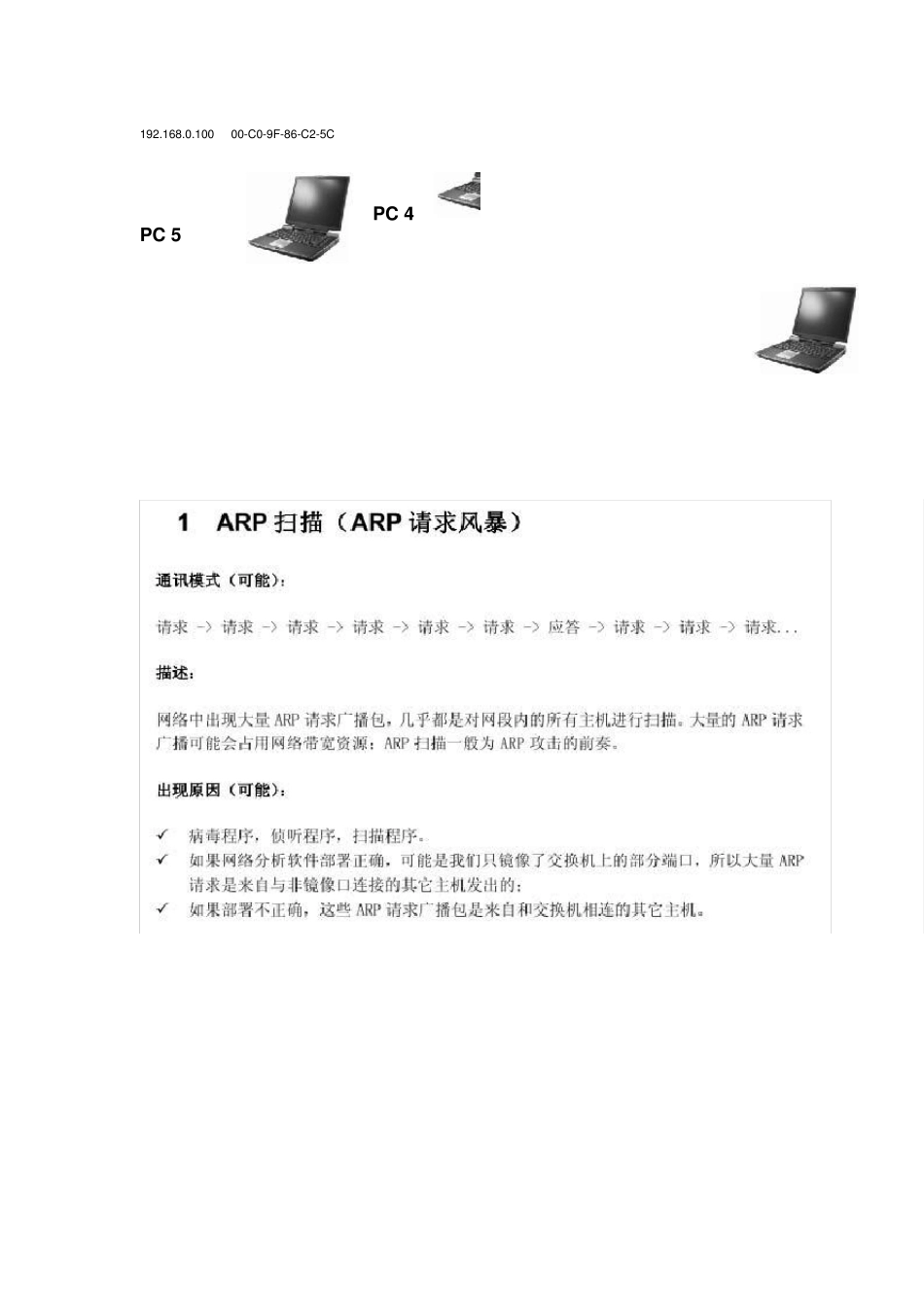

交换机端口安全配置【实验目的】使网络管理人员了解网管交换机端口安全的配置。 【背景描述】 1、什么是ARP？ ARP 协议是“Address Resolu tion Protocol”（地址解析协议）的缩写。在局域网中，网络中实际传输的是“帧”，帧里面是有目标主机的MAC地址的。在以太网中，一个主机要和另一个主机进行直接通信，必须要知道目标主机的MAC地址。但这个目标MAC地址是如何获得的呢？它就是通过地址解析协议获得的。所谓“地址解析”就是主机在发送帧前将目标IP地址转换成目标MAC 地址的过程。ARP协议的基本功能就是通过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。 2、ARP协议的工作原理 正常情况下，每台主机都会在自己的ARP缓冲区中建立一个 ARP列表，以表示IP地址和MAC地址的对应关系。当源主机需要将一个数据包要发送到目的主机时，会首先检查自己ARP列表中是否存在该 IP地址对应的MAC地址，如果有﹐就直接将数据包发送到这个MAC地址；如果没有，就向本地网段发起一个ARP请求的广播包，查询此目的主机对应的MAC地址。此ARP请求数据包里包括源主机的IP地址、硬件地址、以及目的主机的IP地址。网络中所有的主机收到这个ARP请求后，会检查数据包中的目的IP是否和自己的IP地址一致。如果不相同就忽略此数据包；如果相同，该主机首先将发送端的MAC地址和IP地址添加到自己的ARP列表中，如果ARP表中已经存在该IP的信息，则将其覆盖，然后给源主机发送一个 ARP响应数据包，告诉对方自己是它需要查找的MAC地址；源主机收到这个ARP响应数据包后，将得到的目的主机的IP地址和MAC地址添加到自己的ARP列表中，并利用此信息开始数据的传输。 PC 1 IP: 192.168.0.100 MAC : 00-C0-9F-86-C2-5C PC1 ARP 表 192.168.0.1 00-50-18-21-C0-E1 § PC1 Ping PC2 PC1与PC2的通信过程 3、常见的ARP攻击类型 ARP 请求(目标: FF:FF:FF:FF:FF:FF) ARP应答(目标: PC1的MAC) ICMP 请求 ICMP 应答 PC 3 PC 2 IP: 192.168.0.1 MAC : 00-50-18-21-C0-E1 PC2 ARP 表 192.168.0.100 00-C0-9F-86-C2-5C PC 4 PC 5 M AC : 00-50-18-21-C0-E1 M AC : AA-BB-CC-DD-EE-FF 交换机的IP-MAC-PORT绑定可以很好地解决ARP欺骗行为，保护网络的安全。【实验拓扑】 【实验设备】D-Link 二层交换机1 台，测试PC2 台，网线若干。【实验步骤】 初始阶段，绑定的数目为零。 开始的时候测试PC连接在交换机...
