交换机端口隔离配置

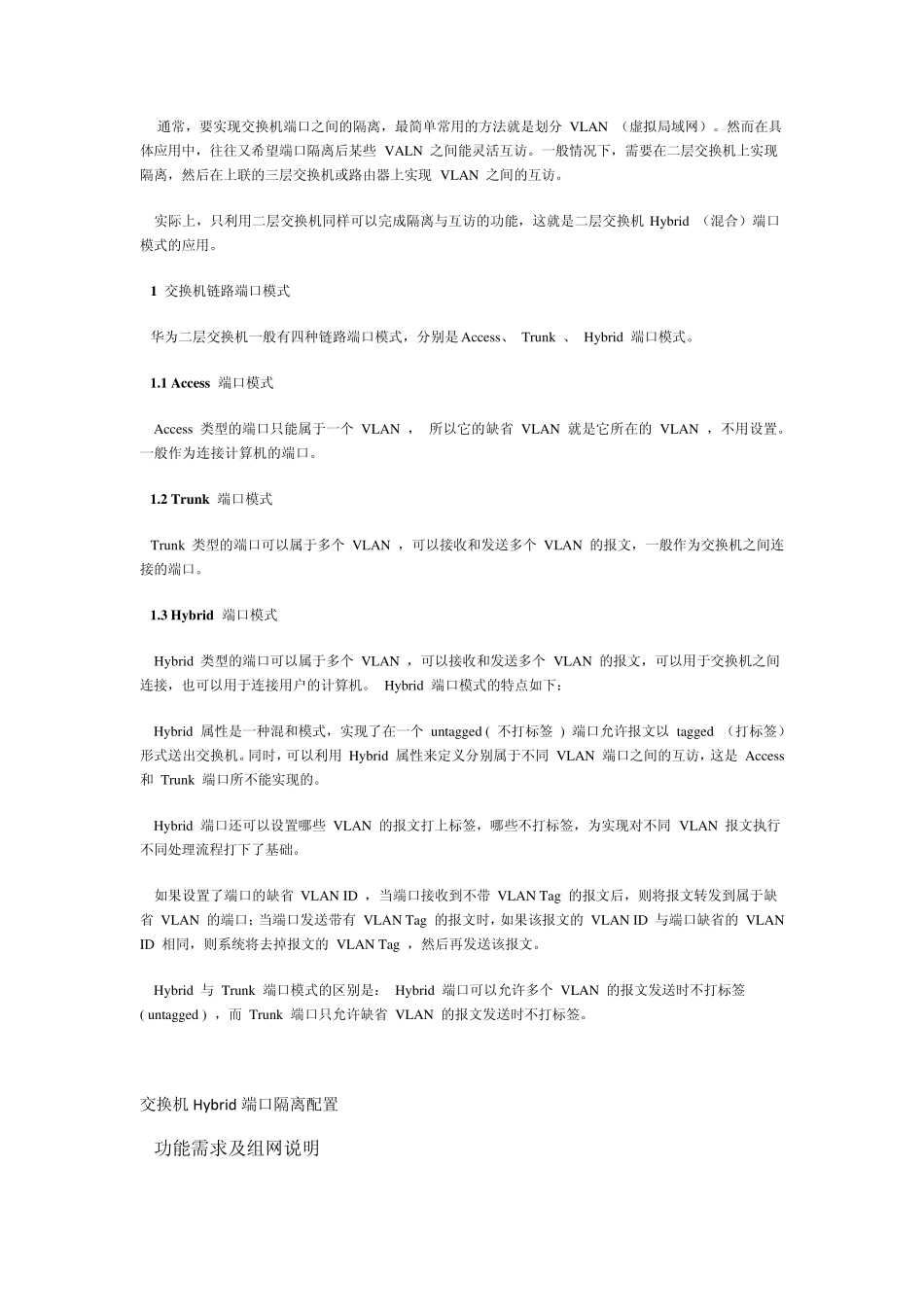

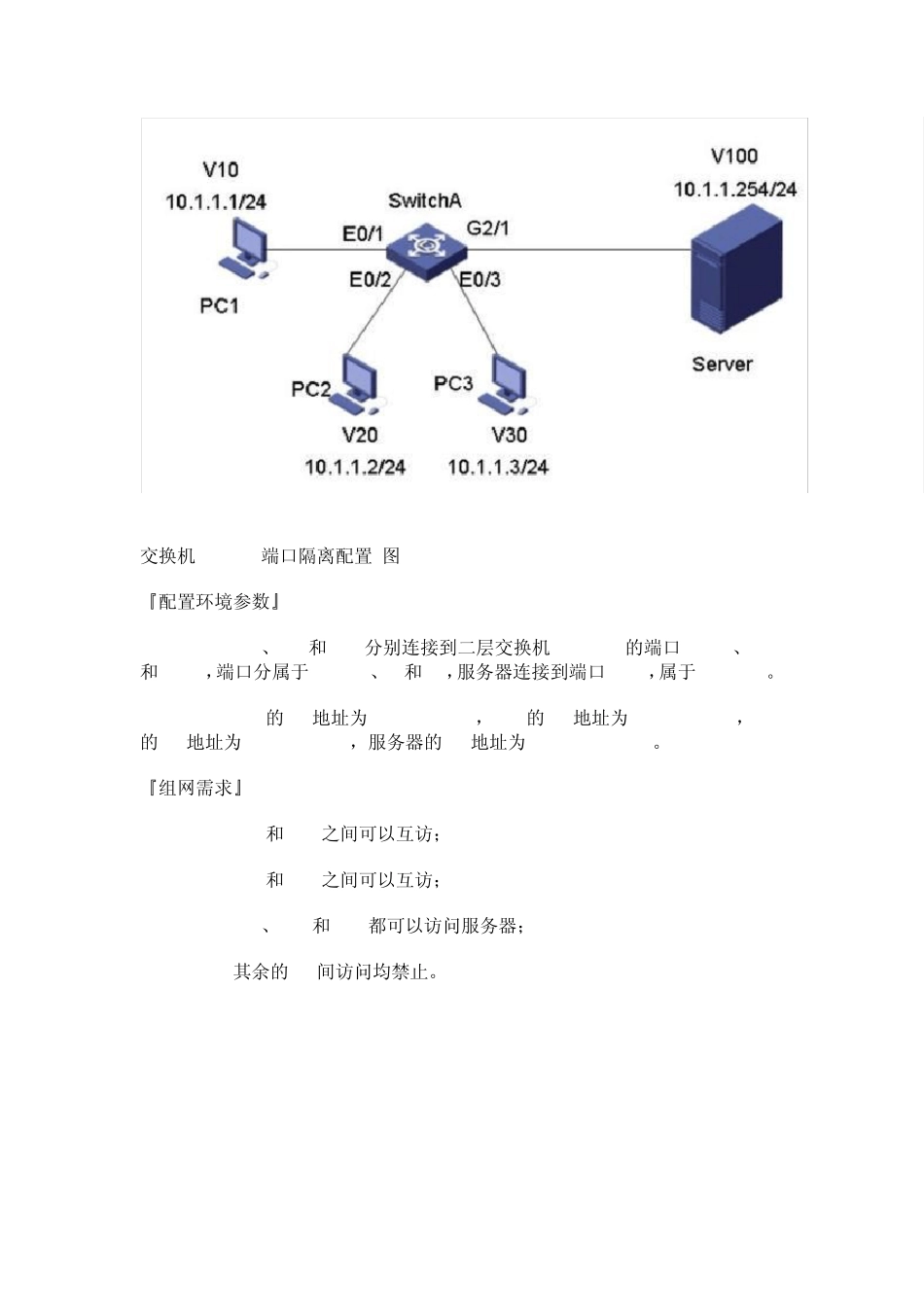

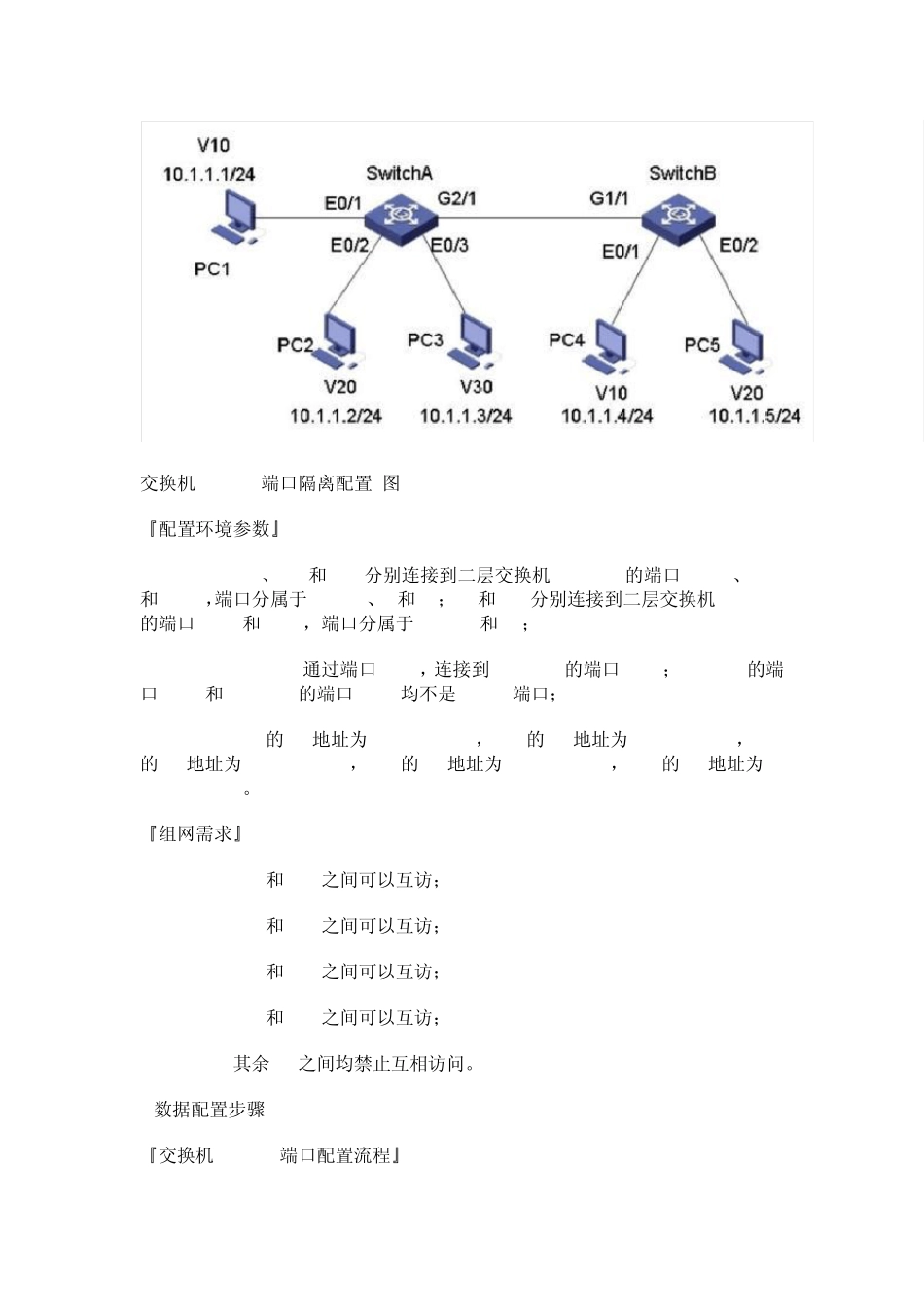

通常，要实现交换机端口之间的隔离，最简单常用的方法就是划分 VLAN （虚拟局域网）。然而在具体应用中，往往又希望端口隔离后某些 VALN 之间能灵活互访。一般情况下，需要在二层交换机上实现隔离，然后在上联的三层交换机或路由器上实现 VLAN 之间的互访。 实际上，只利用二层交换机同样可以完成隔离与互访的功能，这就是二层交换机 Hy brid （混合）端口模式的应用。 1 交换机链路端口模式 华为二层交换机一般有四种链路端口模式，分别是Access、 Tru nk 、 Hy brid 端口模式。 1.1 Access 端口模式 Access 类型的端口只能属于一个 VLAN ， 所以它的缺省 VLAN 就是它所在的 VLAN ，不用设置。 一般作为连接计算机的端口。 1.2 Trunk 端口模式 Tru nk 类型的端口可以属于多个 VLAN ，可以接收和发送多个 VLAN 的报文，一般作为交换机之间连接的端口。 1.3 Hybrid 端口模式 Hy brid 类型的端口可以属于多个 VLAN ，可以接收和发送多个 VLAN 的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。 Hy brid 端口模式的特点如下： Hy brid 属性是一种混和模式，实现了在一个 u ntagged ( 不打标签 ) 端口允许报文以 tagged （打标签）形式送出交换机。同时，可以利用 Hy brid 属性来定义分别属于不同 VLAN 端口之间的互访，这是 Access 和 Tru nk 端口所不能实现的。 Hy brid 端口还可以设置哪些 VLAN 的报文打上标签，哪些不打标签，为实现对不同 VLAN 报文执行不同处理流程打下了基础。 如果设置了端口的缺省 VLAN ID ，当端口接收到不带 VLAN Tag 的报文后，则将报文转发到属于缺省 VLAN 的端口；当端口发送带有 VLAN Tag 的报文时，如果该报文的 VLAN ID 与端口缺省的 VLAN ID 相同，则系统将去掉报文的 VLAN Tag ，然后再发送该报文。 Hy brid 与 Tru nk 端口模式的区别是： Hy brid 端口可以允许多个 VLAN 的报文发送时不打标签 ( u ntagged ) ，而 Tru nk 端口只允许缺省 VLAN 的报文发送时不打标签。 交换机Hybrid 端口隔离配置 1功能需求及组网说明 交换机Hybrid端口隔离配置 图1 『配置环境参数』 1. PC1、PC2和 PC3分别连接到二层交换机SwitchA的端口E0/1 、E0/2和 E0/3，端口分属于 VLAN10、20和 30，服务器连接到端口G2/1，属于 VLAN100。 2. PC1的 IP地址为 10.1.1.1/24，P...
