交换机配置教案

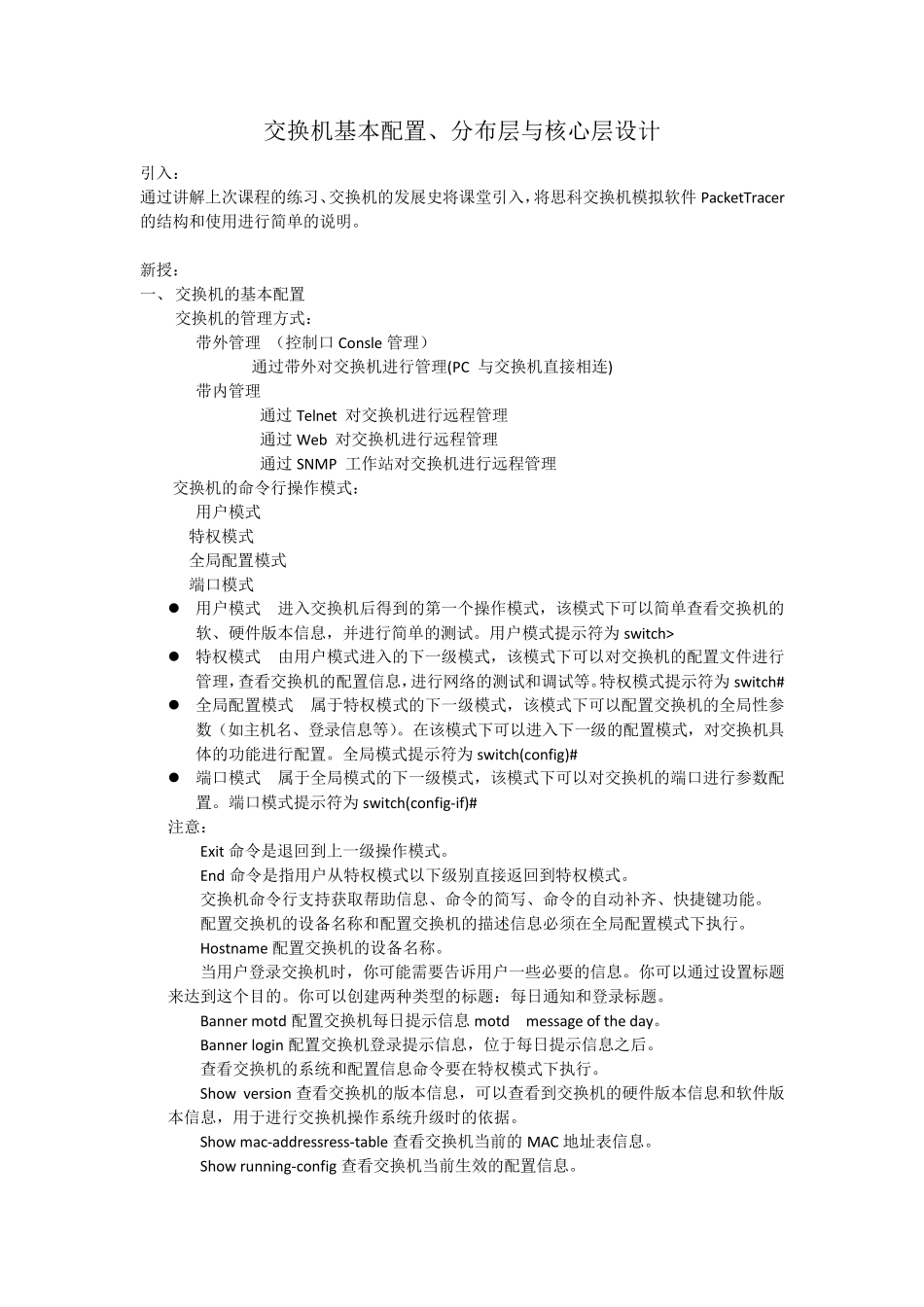

交换机基本配置、分布层与核心层设计 引入： 通过讲解上次课程的练习、交换机的发展史将课堂引入，将思科交换机模拟软件 PacketTracer的结构和使用进行简单的说明。 新授： 一、 交换机的基本配置 交换机的管理方式： 带外管理 （控制口 Consle 管理） 通过带外对交换机进行管理(PC 与交换机直接相连) 带内管理 通过 Telnet 对交换机进行远程管理 通过 Web 对交换机进行远程管理 通过 SNMP 工作站对交换机进行远程管理 交换机的命令行操作模式： 用户模式 特权模式 全局配置模式 端口模式  用户模式 进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。用户模式提示符为 switch>  特权模式 由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。特权模式提示符为 switch#  全局配置模式 属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。全局模式提示符为 switch(config)#  端口模式 属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。端口模式提示符为 switch(config-if)# 注意： Exit 命令是退回到上一级操作模式。 End 命令是指用户从特权模式以下级别直接返回到特权模式。 交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。 配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执 行。 Hostname 配置交换机的设备名称。 当 用户登录交换机时 ，你 可能需 要 告 诉 用户一些 必要 的信息。你 可以通过设置标 题来 达 到这 个目 的。你 可以创 建 两 种 类 型 的标 题 ：每 日 通知 和登录标 题 。 Banner motd 配置交换机每 日 提示信息 motd message of the day。 Banner login 配置交换机登录提示信息，位 于每 日 提示信息之 后。 查看交换机的系 统 和配置信息命令要 在特权模式下执 行。 Show version 查看交换机的版本信息，可以查看到交换机的硬件版本信息和软件版本信息，用于进行交换机操作系 统 升 级时 的依 据 。 Show mac-addressress-table 查看交换机当 前 的 MAC 地 址 表 信息。 Show running...
