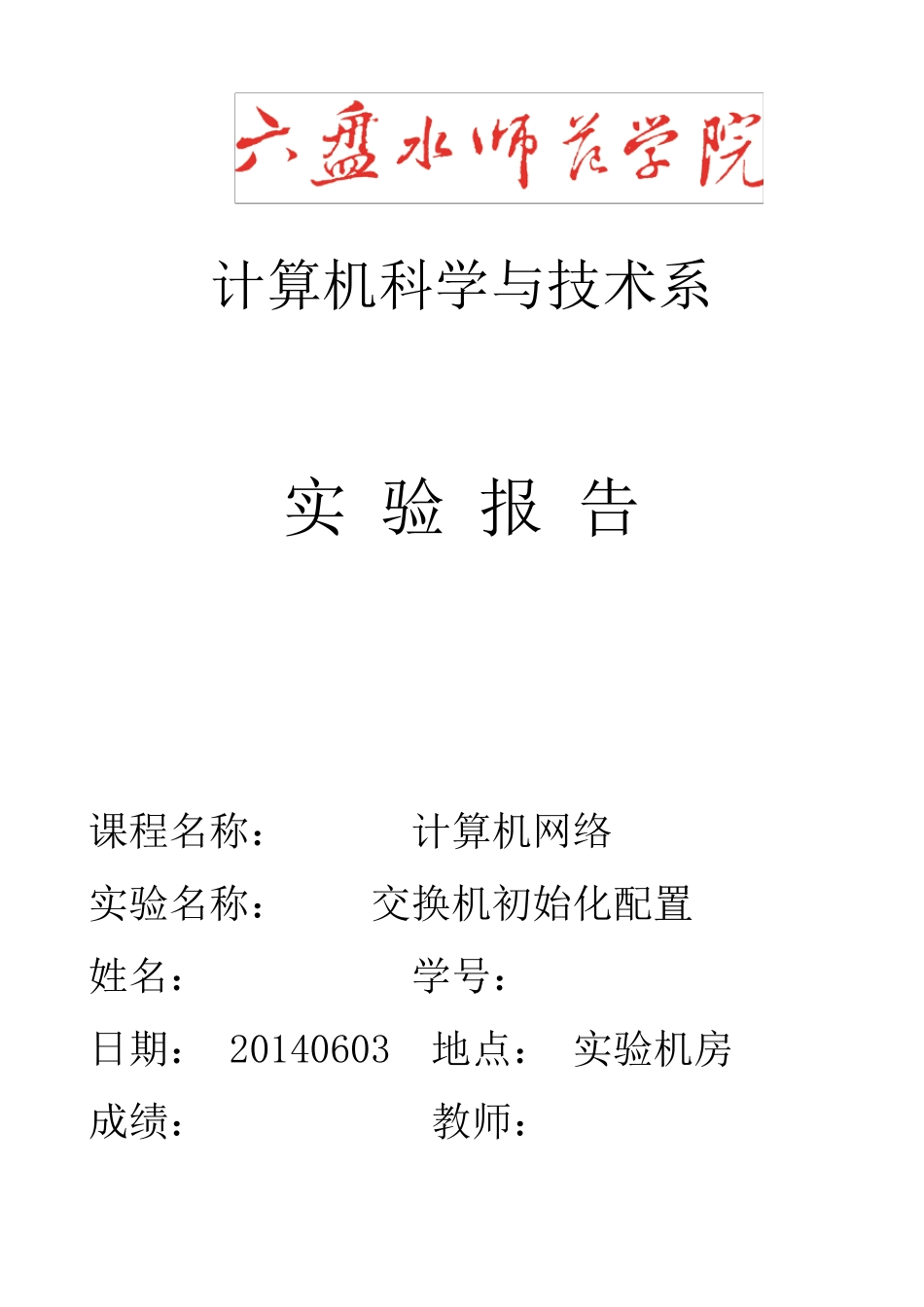

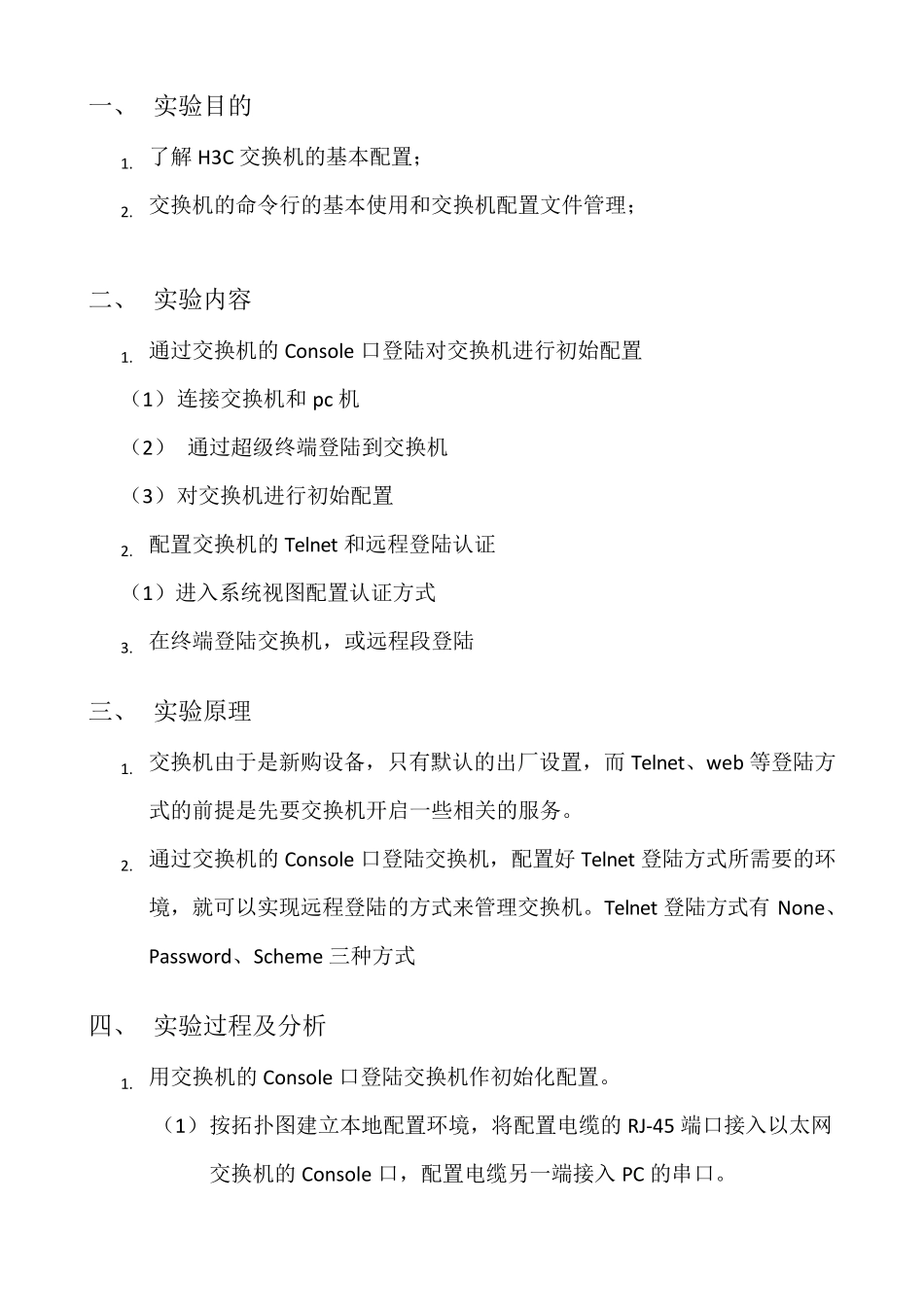

计算机科学与技术系 实 验 报 告 课程名称： 计算机网络 实验名称： 交换机初始化配置 姓名： 学号： 日期： 20140603 地点： 实验机房 成绩： 教师： 一、 实验目的 1. 了解 H3C 交换机的基本配置； 2. 交换机的命令行的基本使用和交换机配置文件管理； 二、 实验内容 1. 通过交换机的 Console 口登陆对交换机进行初始配置 （1） 连接交换机和 pc 机 （2） 通过超级终端登陆到交换机 （3） 对交换机进行初始配置 2. 配置交换机的 Telnet 和远程登陆认证 （1）进入系统视图配置认证方式 3. 在终端登陆交换机，或远程段登陆 三、 实验原理 1. 交换机由于是新购设备，只有默认的出厂设置，而 Telnet、w eb 等登陆方式的前提是先要交换机开启一些相关的服务。 2. 通过交换机的 Console 口登陆交换机，配置好 Telnet 登陆方式所需要的环境，就可以实现远程登陆的方式来管理交换机。Telnet 登陆方式有 None、Passw ord、Scheme 三种方式 四、 实验过程及分析 1. 用交换机的 Console 口登陆交换机作初始化配置。 （1） 按拓扑图建立本地配置环境，将配置电缆的 RJ-45 端口接入以太网交换机的 Console 口，配置电缆另一端接入 PC 的串口。 （2） 在PC 上运行终端仿真程序，如Windows XP 的超级终端，选择与交换机相连的串口，设置终端通信参数：传输速率为9600b/s、8 位数据、1 位停止位、无校验和无流控。 （3） 打开交换机电源，交换机会进行设备自检，完成后会在屏幕提示用户按回车键，之后就可以看到命令行提示。此时证明交换机登陆成功，即可输入相关的命令配置交换机。 2. 配置Telnet 的登陆方式认证为明文认证方式 （1） 进入系统视图，并更改名字为02H3。 〈H3C〉system-view [H3C] sysname 02H3 （2） 进入交换机VLAN1 接口视图配置交换机的IP 地址。 [02H3]interface vlan-interface1 [02H3- vlan-interface1]ip address 192.168.2.254 255.255.255.0 [02H3- vlan-interface1]quit （3） 进入 VTY0 用户界面视图。 [02H3]user-interface vty 0 （4） 配置登陆用户的认证方式为Scheme 认证方式。 [02H3-ui-vty0]authentication-mode Scheme （5） 设置本地验证的口令为明文的123456. [02H3-ui-vty0] set authentication password simple 123456 （6） 设置从用户登陆后可以访问的命令级别为最高级别的...
