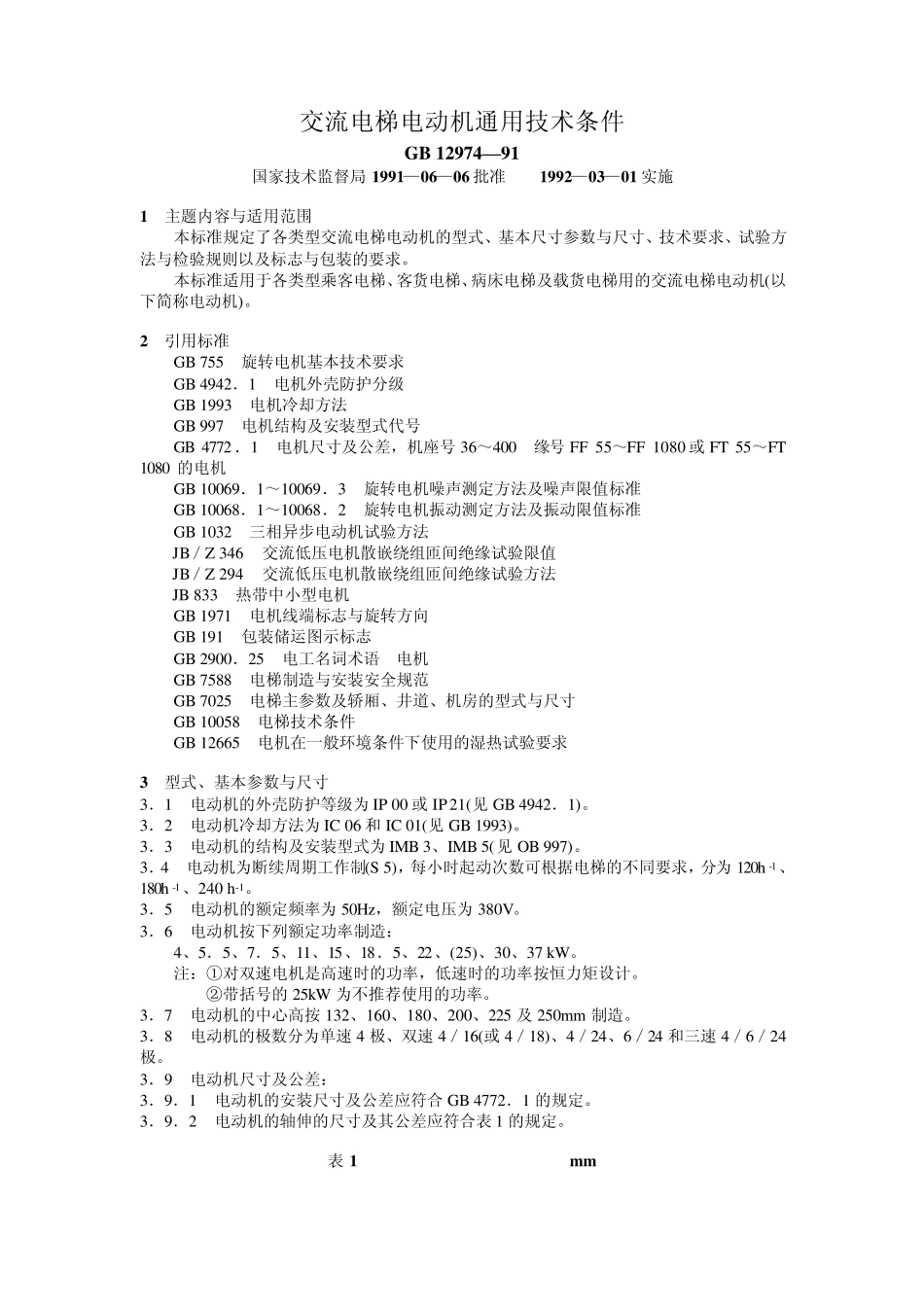

交流电梯电动机通用技术条件 GB 12974—91 国家技术监督局1991—06—06 批准 1992—03—01 实施 1 主题内容与适用范围 本标准规定了各类型交流电梯电动机的型式、基本尺寸参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。 本标准适用于各类型乘客电梯、客货电梯、病床电梯及载货电梯用的交流电梯电动机(以下简称电动机)。 2 引用标准 GB 755 旋转电机基本技术要求 GB 4942．1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构及安装型式代号 GB 4772 ．1 电机尺寸及公差，机座号 36～400 缘号 FF 55～FF 1080 或 FT 55～FT 1080 的电机 GB 10069．1～10069．3 旋转电机噪声测定方法及噪声限值标准 GB 10068．1～10068．2 旋转电机振动测定方法及振动限值标准 GB 1032 三相异步电动机试验方法 JB／Z 346 交流低压电机散嵌绕组匝间绝缘试验限值 JB／Z 294 交流低压电机散嵌绕组匝间绝缘试验方法 JB 833 热带中小型电机 GB 1971 电机线端标志与旋转方向 GB 191 包装储运图示标志 GB 2900．25 电工名词术语 电机 GB 7588 电梯制造与安装安全规范 GB 7025 电梯主参数及轿厢、井道、机房的型式与尺寸 GB 10058 电梯技术条件 GB 12665 电机在一般环境条件下使用的湿热试验要求 3 型式、基本参数与尺寸 3．1 电动机的外壳防护等级为 IP 00 或 IP 21(见 GB 4942．1)。 3．2 电动机冷却方法为 IC 06 和 IC 01(见 GB 1993)。 3．3 电动机的结构及安装型式为 IMB 3、IMB 5(见 OB 997)。 3．4 电动机为断续周期工作制(S 5)，每小时起动次数可根据电梯的不同要求，分为 120h -1、180h -1、240 h-1。 3．5 电动机的额定频率为 50Hz，额定电压为 380V。 3．6 电动机按下列额定功率制造： 4、5．5、7．5、11、15、18．5、22、(25)、30、37 kW。 注：①对双速电机是高速时的功率，低速时的功率按恒力矩设计。 ②带括号的 25kW 为不推荐使用的功率。 3．7 电动机的中心高按 132、160、180、200、225 及 250mm 制造。 3．8 电动机的极数分为单速 4 极、双速 4／16(或 4／18)、4／24、6／24 和三速 4／6／24极。 3．9 电动机尺寸及公差： 3．9．1 电动机的安装尺寸及公差应符合 GB 4772．1 的规定。 3．9．2 电动机的轴伸的尺寸及其公差应符合表 1 的规定。 表 1 mm 轴伸直径 键 ...
