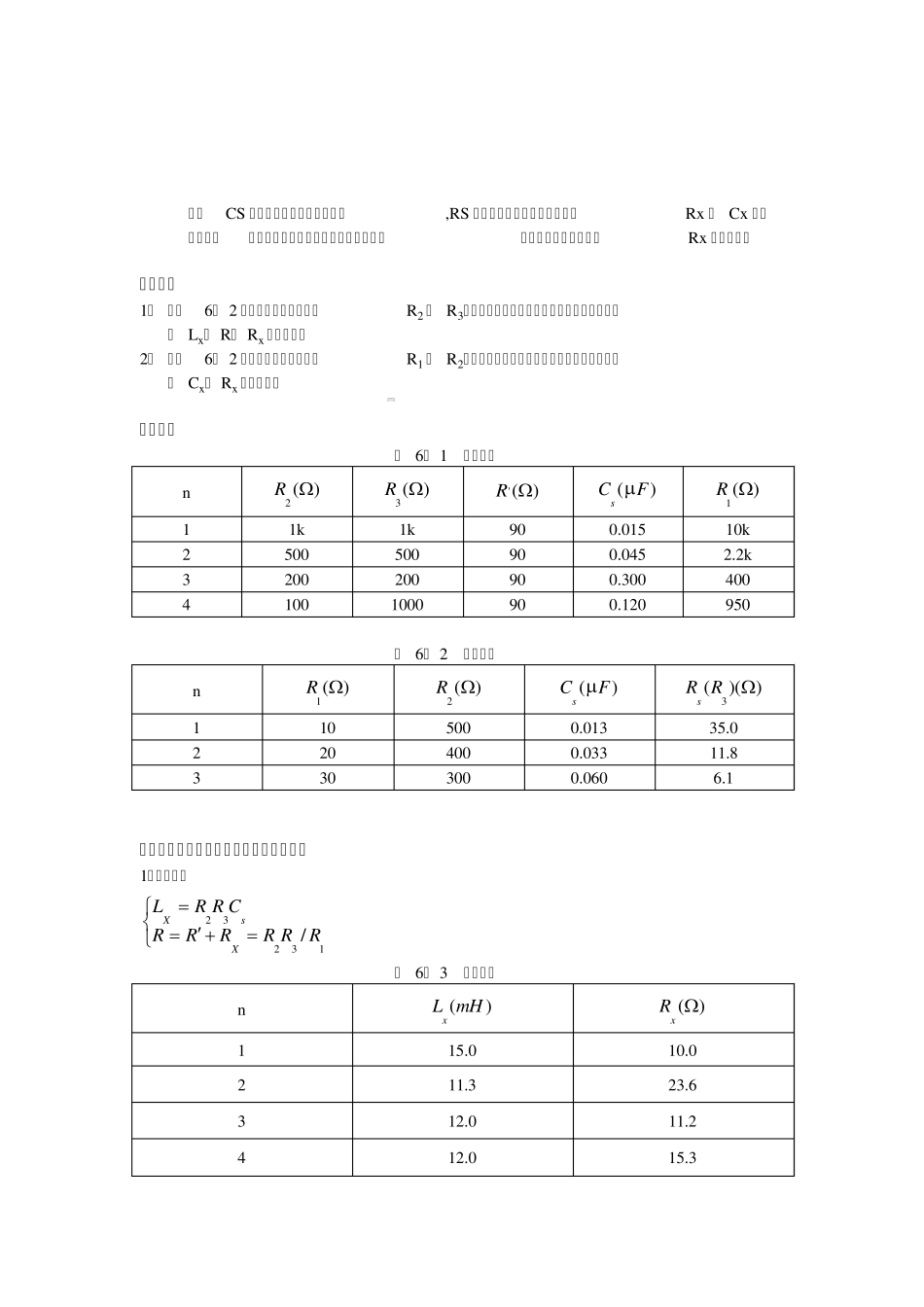

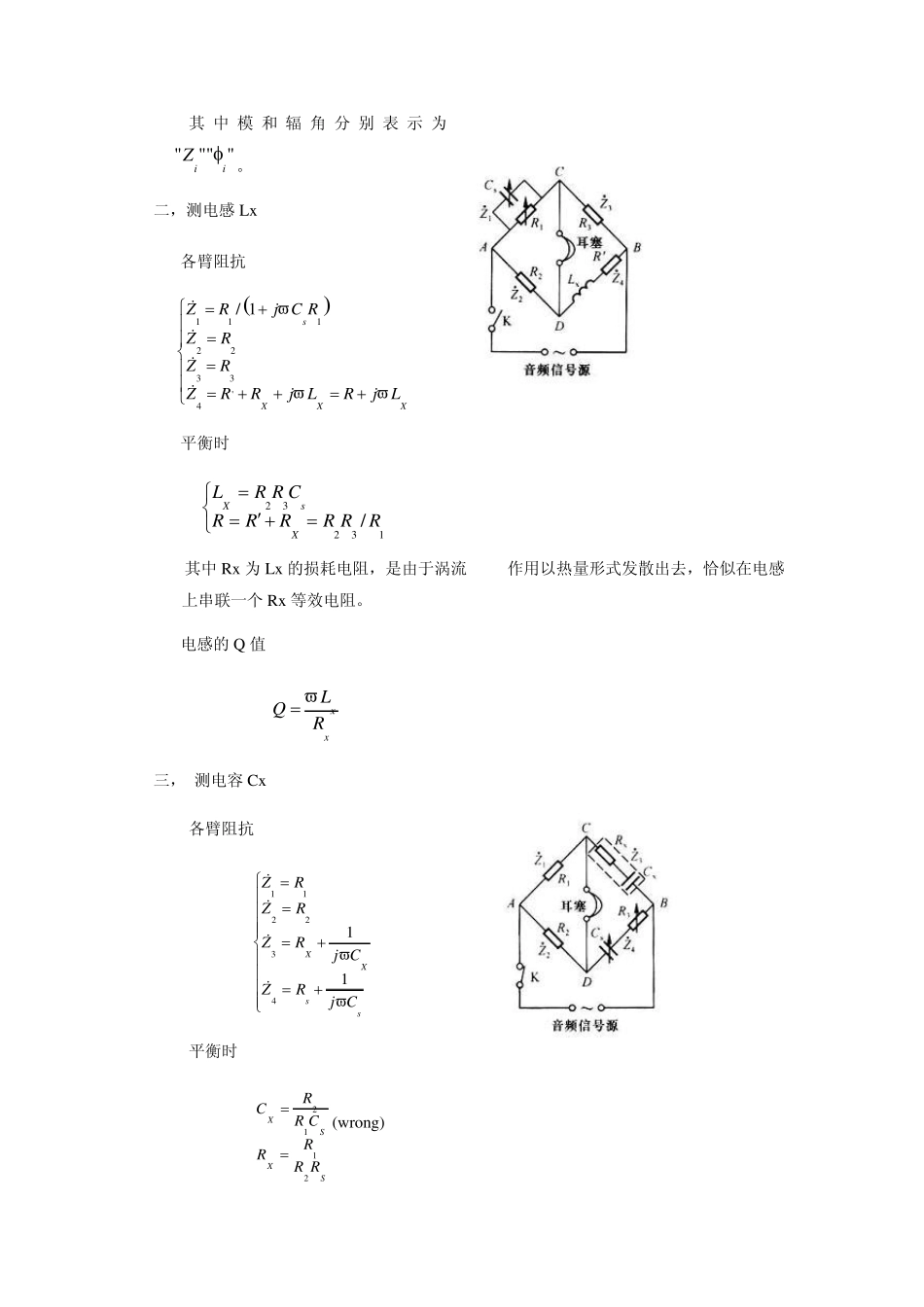

University of Science and Technology of China 96 Jinzhai Road, Hefei Anhui 230026,The People’s Republic of China 交流电桥 李方勇 PB05210284 0510 第 29 组 2 号（周五下午） 2006.11.15 实验题目 交流电桥 实验目的 掌握交流电桥的组成原理和交流电桥测电感、电容的方法。 实验仪器 音频信号发生器、交流电阻箱4 个、电容箱、待测电容和电感、平衡指示器 实验原理 一， 交流桥路及电桥 平衡条件 ： 4321ZZZZ 即 43214321iieZZeZZ 实部相等 4321ZZZZ  虚部相等 4321 其中模和辐角分别表示为 """"iiZ 。 二，测电感 Lx 各臂阻抗 1112233'4/ 1sXXXZRj C RZRZRZRRjLRjL 平衡时 13232/ RRRRRRCRRLXsX 其中Rx为Lx的损耗电阻，是由于涡流 作用以热量形式发散出去，恰似在电感上串联一个 Rx等效电阻。 电感的 Q 值 xxLQR 三， 测电容 Cx 各臂阻抗 ssXXCjRZCjRZRZRZ11432211 平衡时 SXSXRRRRCRRC2112(wrong) 其中CS 为标准电容，由电容箱调节,RS 为标准电阻，由电阻箱调节，Rx 为 Cx 的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx 等效电阻。 实验内容 1． 按图6－ 2 接线，选择合适的三组R2 和 R3，调节电桥平衡，记录有关数据，并求出各组的 Lx、 R、 Rx和平均值。 2． 按图6－ 2 接线，选择合适的三组R1 和 R2，调节电桥平衡，记录有关数据，并求出各组的 Cx、 Rx和平均值。 实验数据 表 6－ 1 测量电感 n 2( )R  3( )R  '( )R  ()sCF 1( )R  1 1k 1k 90 0.015 10k 2 500 500 90 0.045 2.2k 3 200 200 90 0.300 400 4 100 1000 90 0.120 950 表 6－ 2 测量电容 n 1( )R  2( )R  ()sCF 3()()sR R 1 10 500 0.013 35.0 2 20 400 0.033 11.8 3 30 300 0.060 6.1 数据处理及分析评定实验结果的不确定度 1．测量电感 13232/ RRRRRRCRRLXsX 表 6－ 3 电感计算 n ()xL mH ( )xR  1 15.0 10.0 2 11.3 23.6 3 12.0 11.2 4 12.0 15.3 1niixxn 12.6 15.0 21()1niixxn 0.6...
