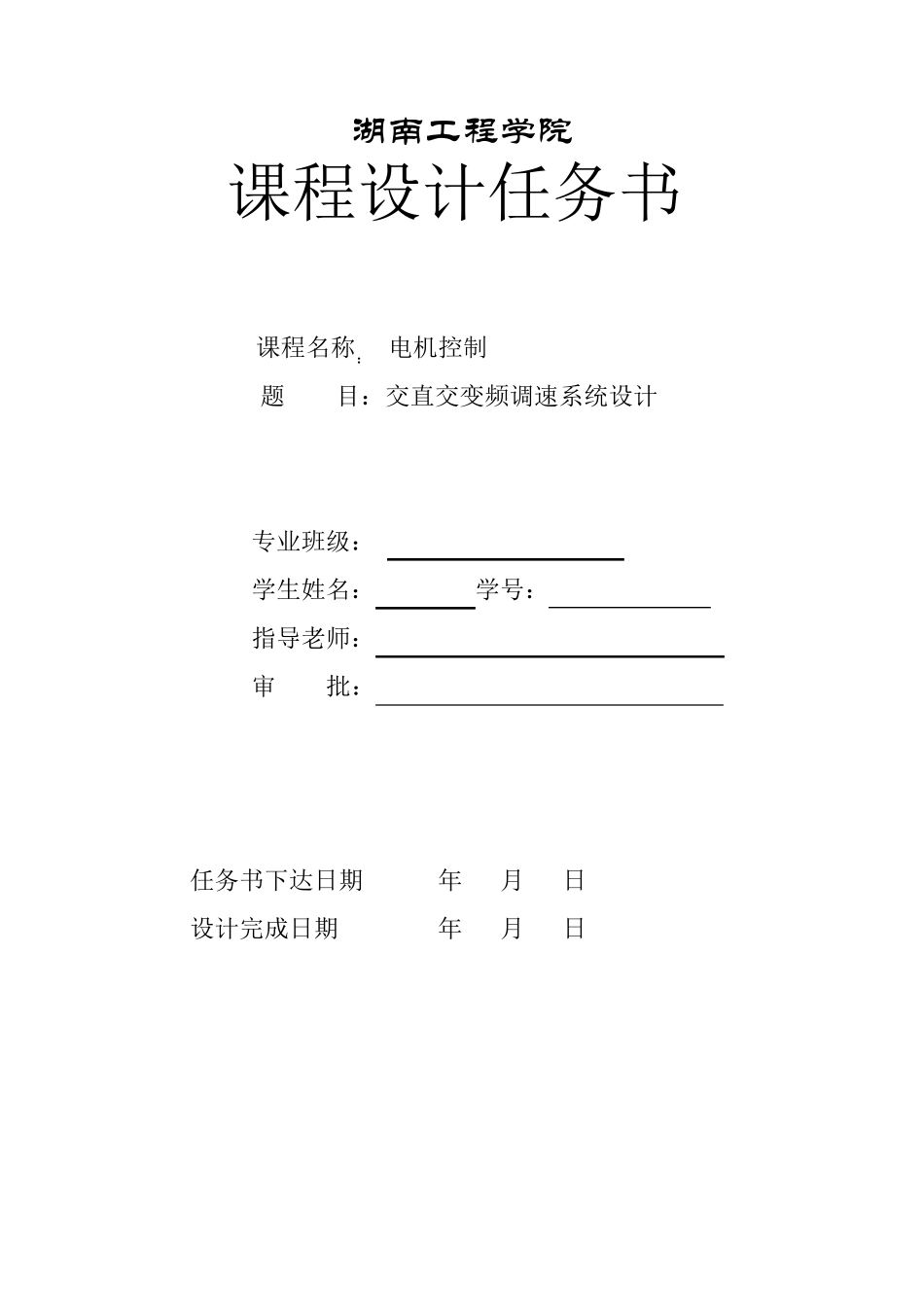

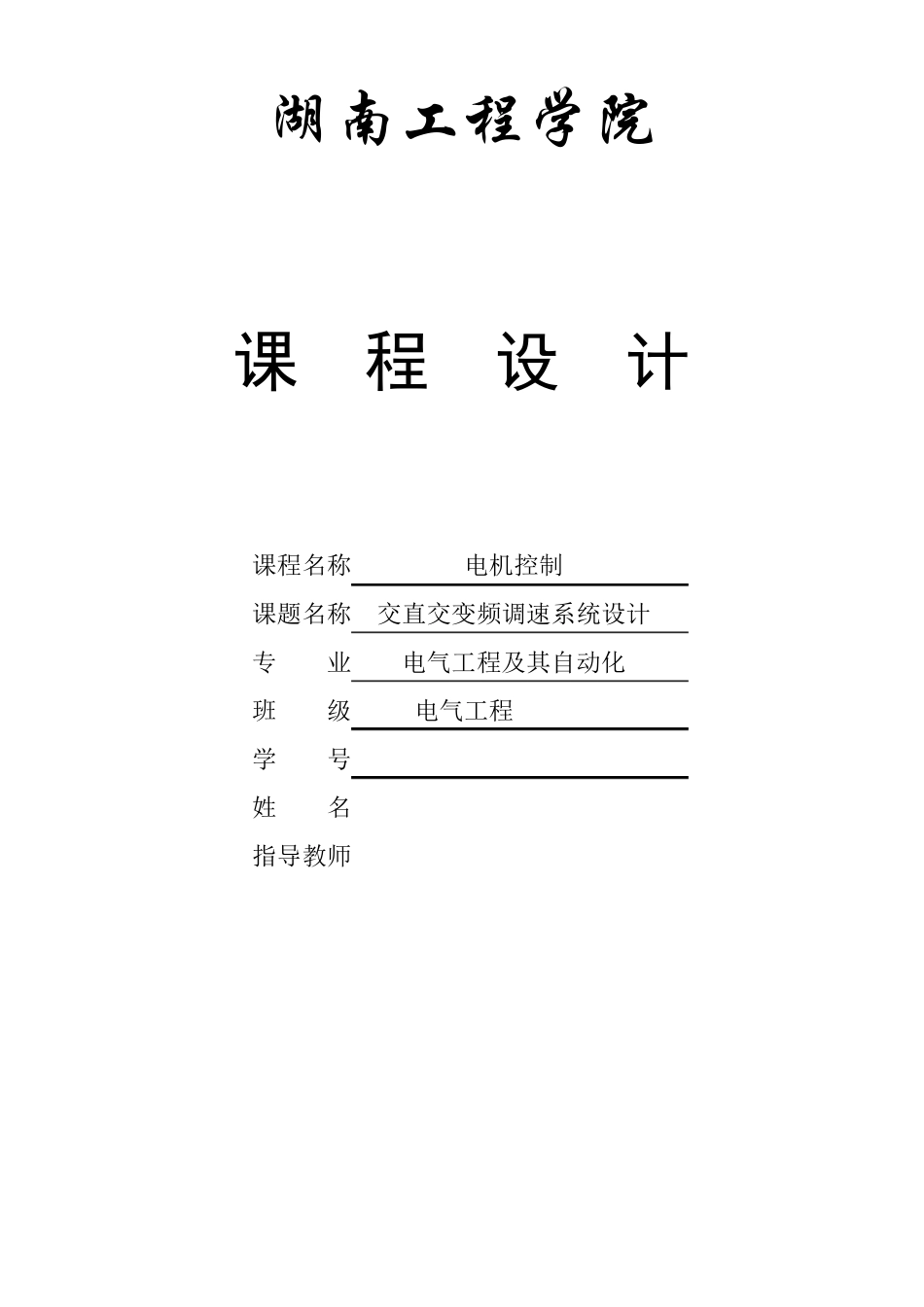

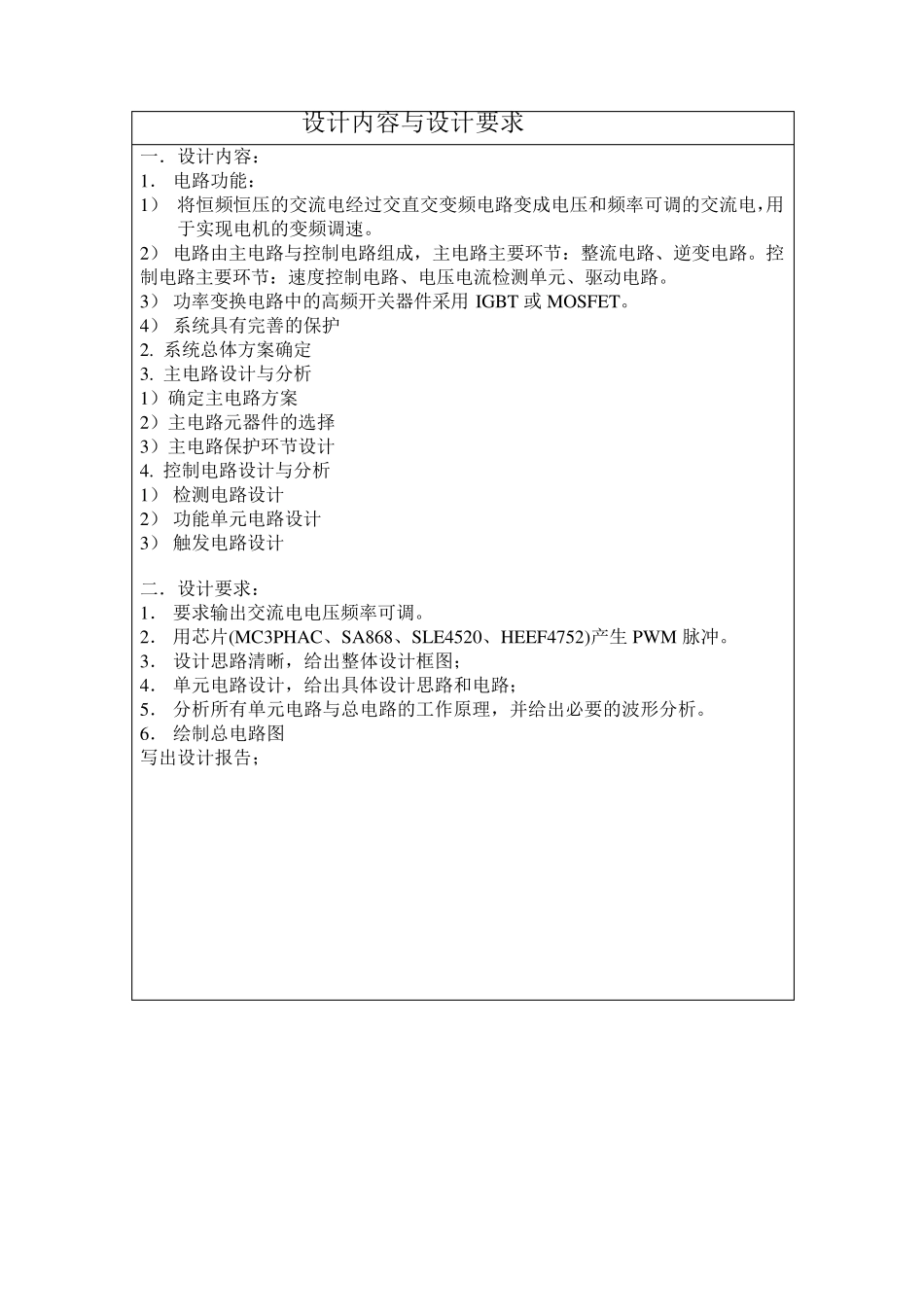

湖南工程学院 课 程 设 计 课程名称 电机控制 课题名称 交直交变频调速系统设计 专 业 电气工程及其自动化 班 级 电气工程 学 号 姓 名 指导教师 湖南工程学院 课程设计任务书 课程名称： 电机控制 题 目：交直交变频调速系统设计 专业班级： 学生姓名： 学号： 指导老师： 审 批： 任务书下达日期 年 月 日 设计完成日期 年 月 日 设计内容与设计要求 一．设计内容： 1． 电路功能： 1） 将恒频恒压的交流电经过交直交变频电路变成电压和频率可调的交流电，用于实现电机的变频调速。 2） 电路由主电路与控制电路组成，主电路主要环节：整流电路、逆变电路。控制电路主要环节：速度控制电路、电压电流检测单元、驱动电路。 3） 功率变换电路中的高频开关器件采用IGBT 或 MOSFET。 4） 系统具有完善的保护 2. 系统总体方案确定 3. 主电路设计与分析 1）确定主电路方案 2）主电路元器件的选择 3）主电路保护环节设计 4. 控制电路设计与分析 1） 检测电路设计 2） 功能单元电路设计 3） 触发电路设计 二．设计要求： 1． 要求输出交流电电压频率可调。 2． 用芯片(MC3PHAC、SA868、SLE4520、HEEF4752)产生 PW M 脉冲。 3． 设计思路清晰，给出整体设计框图； 4． 单元电路设计，给出具体设计思路和电路； 5． 分析所有单元电路与总电路的工作原理，并给出必要的波形分析。 6． 绘制总电路图 写出设计报告； 主要设计条件 1． 设计依据主要参数 1） 输入输出电压：输入（AC）+380V、220V（AC） 2） 输出电流：2A 3）效率：≥0.8 4）电机型号： 2. 可提供仿真条件 说明书格式 1． 课程设计封面； 2． 任务书； 3． 说明书目录； 4． 设计总体思路，基本原理和框图（总电路图）； 5． 单元电路设计（各单元电路图）； 6． 故障分析与电路改进、实验及仿真等。 7． 总结与体会； 8． 附录（完整的总电路图）； 9． 参考文献； 10．课程设计成绩评分表 进 度 安 排 第一周星期一：课题内容介绍和查找资料； 星期二：总体电路方案确定 星期三：主电路设计 星期四：控制电路设计 星期五：控制电路设计； 第二周星期一：控制电路设计 星期二：电路原理及波形分析、实验调试及仿真等 星期四~五：写设计报告，打印相关图纸； 星期五下午：答辩及资料整理 参 考 文 献 1．石玉 栗书贤．电力电子技术题例与电路设计指导...
