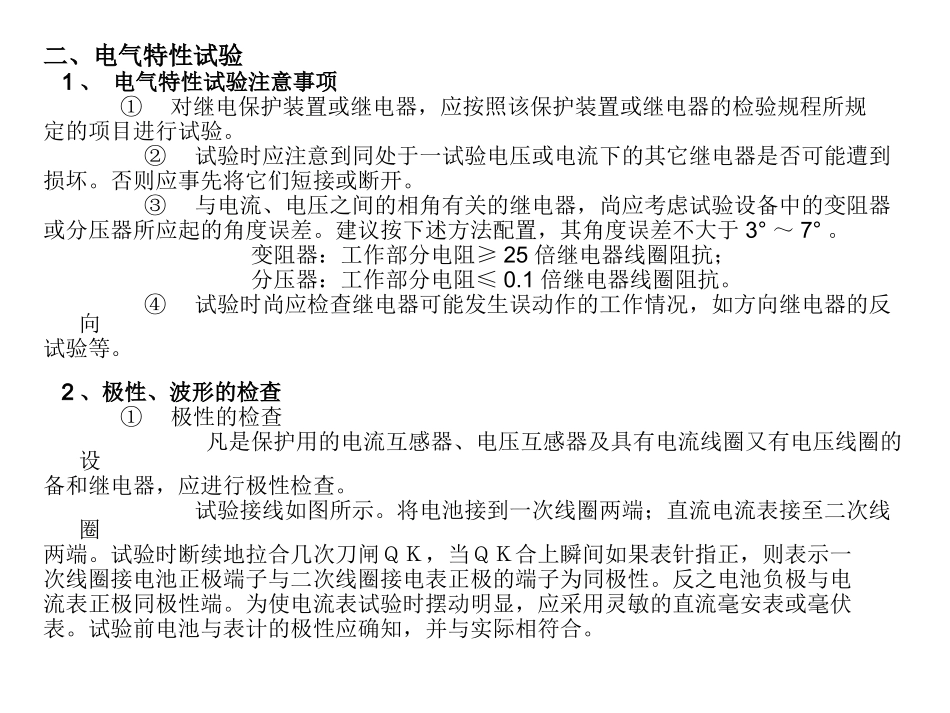

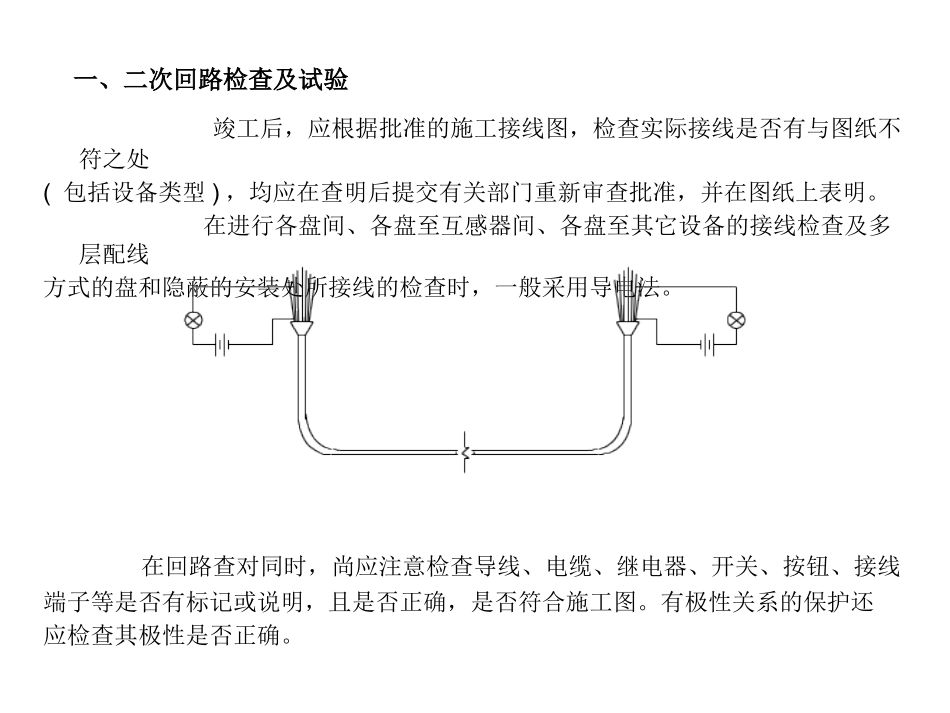

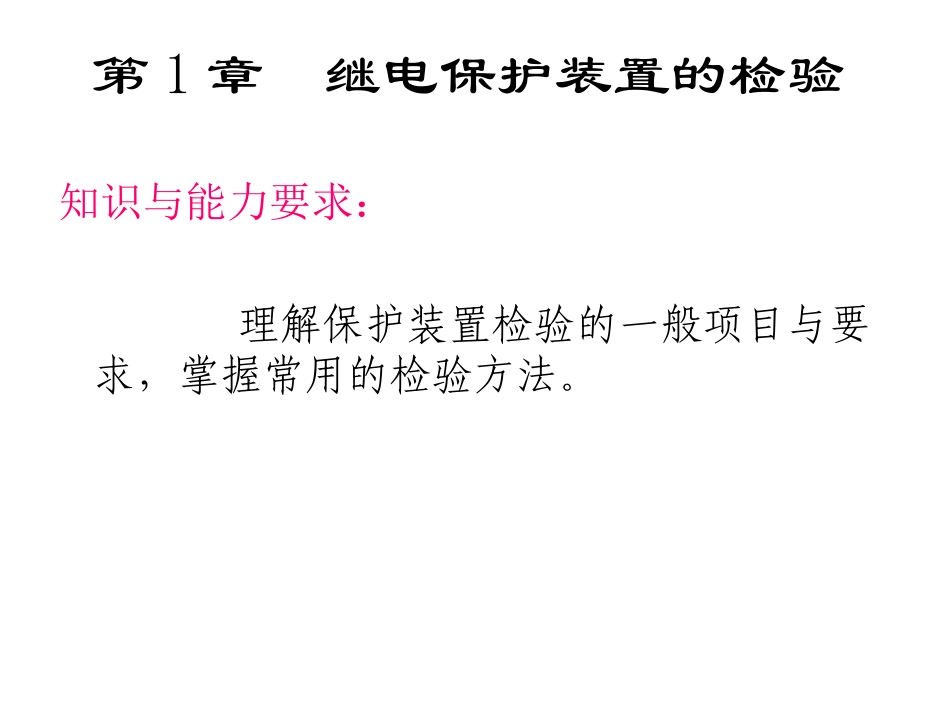

第1章继电保护装置的检验知识与能力要求：理解保护装置检验的一般项目与要求，掌握常用的检验方法。一、二次回路检查及试验竣工后，应根据批准的施工接线图，检查实际接线是否有与图纸不符之处(包括设备类型)，均应在查明后提交有关部门重新审查批准，并在图纸上表明。在进行各盘间、各盘至互感器间、各盘至其它设备的接线检查及多层配线方式的盘和隐蔽的安装处所接线的检查时，一般采用导电法。在回路查对同时，尚应注意检查导线、电缆、继电器、开关、按钮、接线端子等是否有标记或说明，且是否正确，是否符合施工图。有极性关系的保护还应检查其极性是否正确。二、电气特性试验1、电气特性试验注意事项①对继电保护装置或继电器，应按照该保护装置或继电器的检验规程所规定的项目进行试验。②试验时应注意到同处于一试验电压或电流下的其它继电器是否可能遭到损坏。否则应事先将它们短接或断开。③与电流、电压之间的相角有关的继电器，尚应考虑试验设备中的变阻器或分压器所应起的角度误差。建议按下述方法配置，其角度误差不大于3°～7°。变阻器：工作部分电阻≥25倍继电器线圈阻抗；分压器：工作部分电阻≤0.1倍继电器线圈阻抗。④试验时尚应检查继电器可能发生误动作的工作情况，如方向继电器的反向试验等。2、极性、波形的检查①极性的检查凡是保护用的电流互感器、电压互感器及具有电流线圈又有电压线圈的设备和继电器，应进行极性检查。试验接线如图所示。将电池接到一次线圈两端；直流电流表接至二次线圈两端。试验时断续地拉合几次刀闸ＱＫ，当ＱＫ合上瞬间如果表针指正，则表示一次线圈接电池正极端子与二次线圈接电表正极的端子为同极性。反之电池负极与电流表正极同极性端。为使电流表试验时摆动明显，应采用灵敏的直流毫安表或毫伏表。试验前电池与表计的极性应确知，并与实际相符合。极性检查接线伏安法测量电容量②波形检查电源波形畸变对测试结果的准确性影响很大，因此在若干试验中有必要对试验电源及某些元件输出的电流电压波形，用示波器进行观察。3、参数的测量①直流电阻的测量直流电阻一般采用万用表的欧姆档进行测量。如需要精确测量一个元件的直流电阻时，通常用惠斯登或凯尔文电桥进行。使用时应根据被测元件的大概欧姆值选择需要的电桥，以免造成过大的测量误差。②电容量的测量电容量的测量可以用伏安特性法和交流电桥测量电容量。接线如图所示。③线圈电感量的测定线圈电感量的测量可采用伏安法或交流电桥法。伏安法测定接线如图示。伏安特性法测量电感量④相位的变更和测量方法通常采用移相器、相位表法，此法的优点是比较准确，且可从平滑的改变到任一需要的角度。三、继电器的相互动作检验继电器的相互动作检验系用手动办法闭合或断开某些继电器的触点，以观察保护装置动作情况和顺序，是否符合原理接线图、安装质量是否良好等。检验时应注意以下几点：①在相互动作检验前，应断开在相互动作过程中可能引起其他装置误动作的压板或回路；②检验时应将盘上的直流电压降至80％额定电压进行，以模拟直流电压降低时，检验继电器的可靠性；③如保护是按相分开的，相互动作检查亦应按相进行。所有联线、压板、切换开关均应在工作的位置下，检查保护装置动作的正确性。同时应注意检查是否有迂回电路存在；④若保护装置的动作情况与短路类型有关，则应模拟各种可能短路情况(包括由一种短路过渡到另一种短路情况)以及其它暂态过程来进行检查；⑤若保护同时操作几台开关，则应分别检查每台开关跳合闸回路的正确性和可靠性。四、用外部电源供给一次电流来检验保护装置新安装的或二次回路经变动后的各种保护装置，应在一次回路通过大电流来检验其动作的正确性和可靠性。大电流可采用升流器获得，此法常用且简单。它可以检验线路、母线、发电机及变压器的电流保护。五、试验设备及仪表试验时选用的设备及仪表，应充分注意以下几个方面：①设备及仪表的额定容量及测量范围，应能满足整个试验中可能达到的最大量值，而不致过载或超越其量程。②选用的仪表设备的准确等级，一般不低于0.5级，特殊表计如双臂电桥等也应不低于2.5级。为使读数准确，试验时应利用仪...
