交通灯控制器的Verilog程序

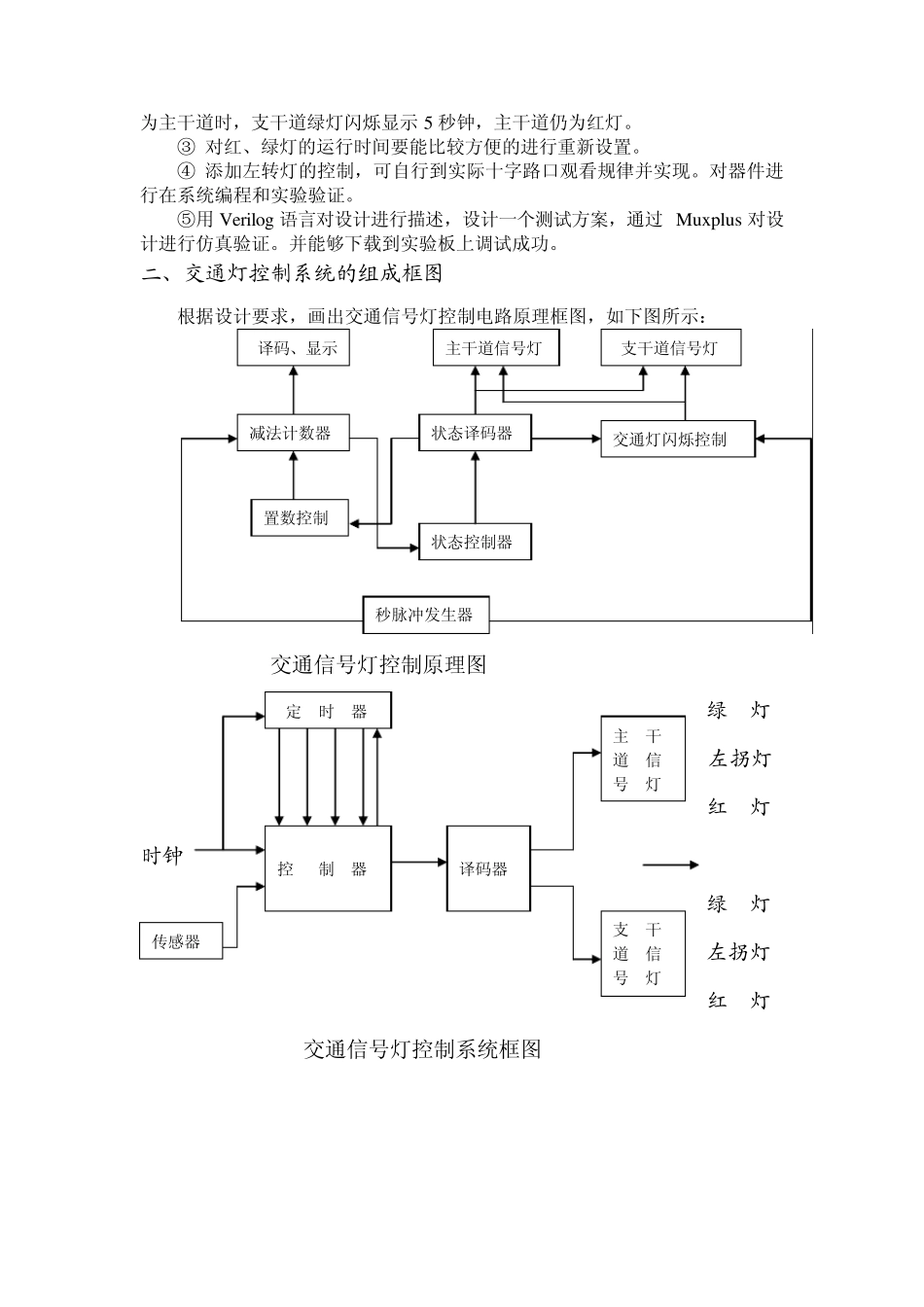

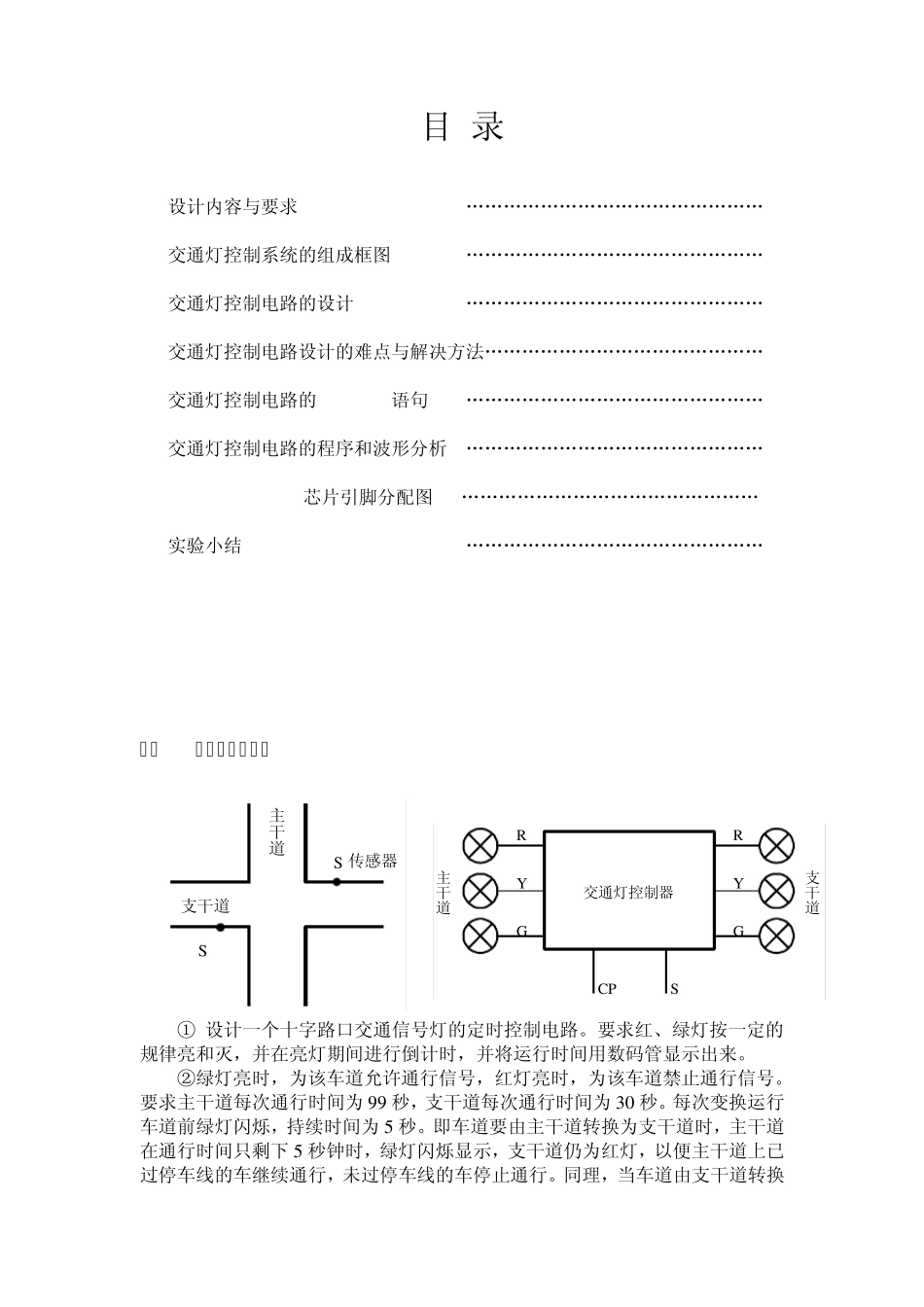

武 汉 科 技 大 学 课题：交通灯控制器的设计 编号：17 指导老师：冯 玉 林 班 级 ：自动化0703 班 姓 名 ： 筱 启 …………………………坚持，就是胜利……………………… 目 录 1. 设计内容与要求 „„„„„„„„„„„„„„„„2 2. 交通灯控制系统的组成框图 „„„„„„„„„„„„„„„„3 3. 交通灯控制电路的设计 „„„„„„„„„„„„„„„„4 4. 交通灯控制电路设计的难点与解决方法„„„„„„„„„„„„„„„5 5. 交通灯控制电路的Verilog语句 „„„„„„„„„„„„„„„„6 5. 交通灯控制电路的程序和波形分析 „„„„„„„„„„„„„„„„12 6. EPF10K10LC84-4芯片引脚分配图 „„„„„„„„„„„„„„„„20 7. 实验小结 „„„„„„„„„„„„„„„„21 一、 设计内容与要求 ① 设计一个十字路口交通信号灯的定时控制电路。要求红、绿灯按一定的规律亮和灭，并在亮灯期间进行倒计时，并将运行时间用数码管显示出来。 ②绿灯亮时，为该车道允许通行信号，红灯亮时，为该车道禁止通行信号。要求主干道每次通行时间为 99 秒，支干道每次通行时间为 30 秒。每次变换运行车道前绿灯闪烁，持续时间为 5 秒。即车道要由主干道转换为支干道时，主干道在通行时间只剩下 5 秒钟时，绿灯闪烁显示，支干道仍为红灯，以便主干道上已过停车线的车继续通行，未过停车线的车停止通行。同理，当车道由支干道转换 主干道 传感器 支干道 S S 主干道 支干道 R Y G R Y G 交通灯控制器 CP S 主干道信号灯 为主干道时，支干道绿灯闪烁显示5 秒钟，主干道仍为红灯。 ③ 对红、绿灯的运行时间要能比较方便的进行重新设置。 ④ 添加左转灯的控制，可自行到实际十字路口观看规律并实现。对器件进行在系统编程和实验验证。 ⑤用 Verilog 语言对设计进行描述，设计一个测试方案，通过 Muxplus 对设计进行仿真验证。并能够下载到实验板上调试成功。 二、交通灯控制系统的组成框图 根据设计要求，画出交通信号灯控制电路原理框图，如下图所示： 交通信号灯控制原理图 绿 灯 Ts Tl ts tl Temp 左拐灯 红 灯 时钟 绿 灯 左拐灯 红 灯 交通信号灯控制系统框图 译码、显示 支干道信号灯 减法计数器 状态译码器 交通灯闪烁控制 置数控制 状态控制器 秒脉冲发生器 定 时 器 控 制 器 传感器 译码器 主...
