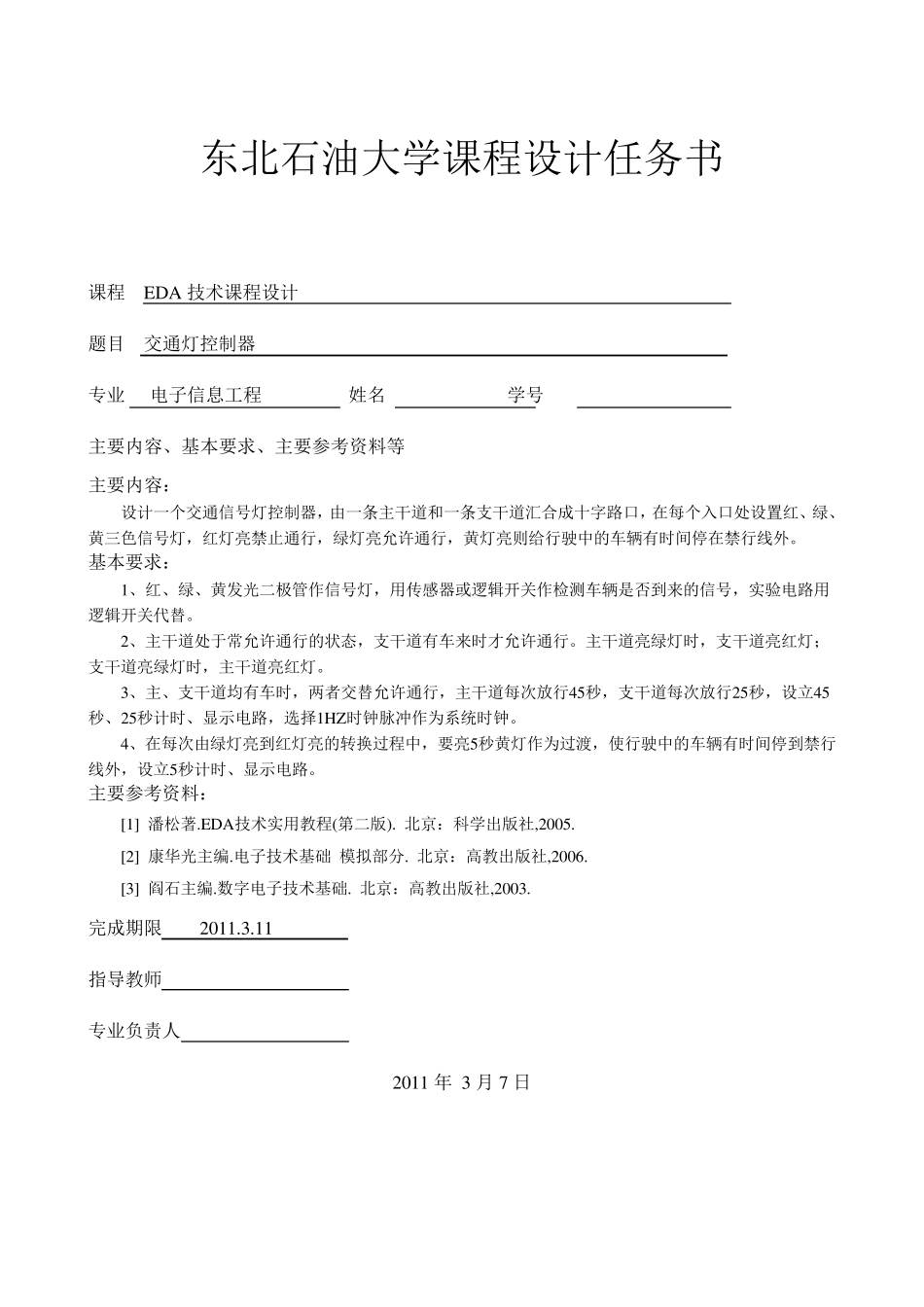

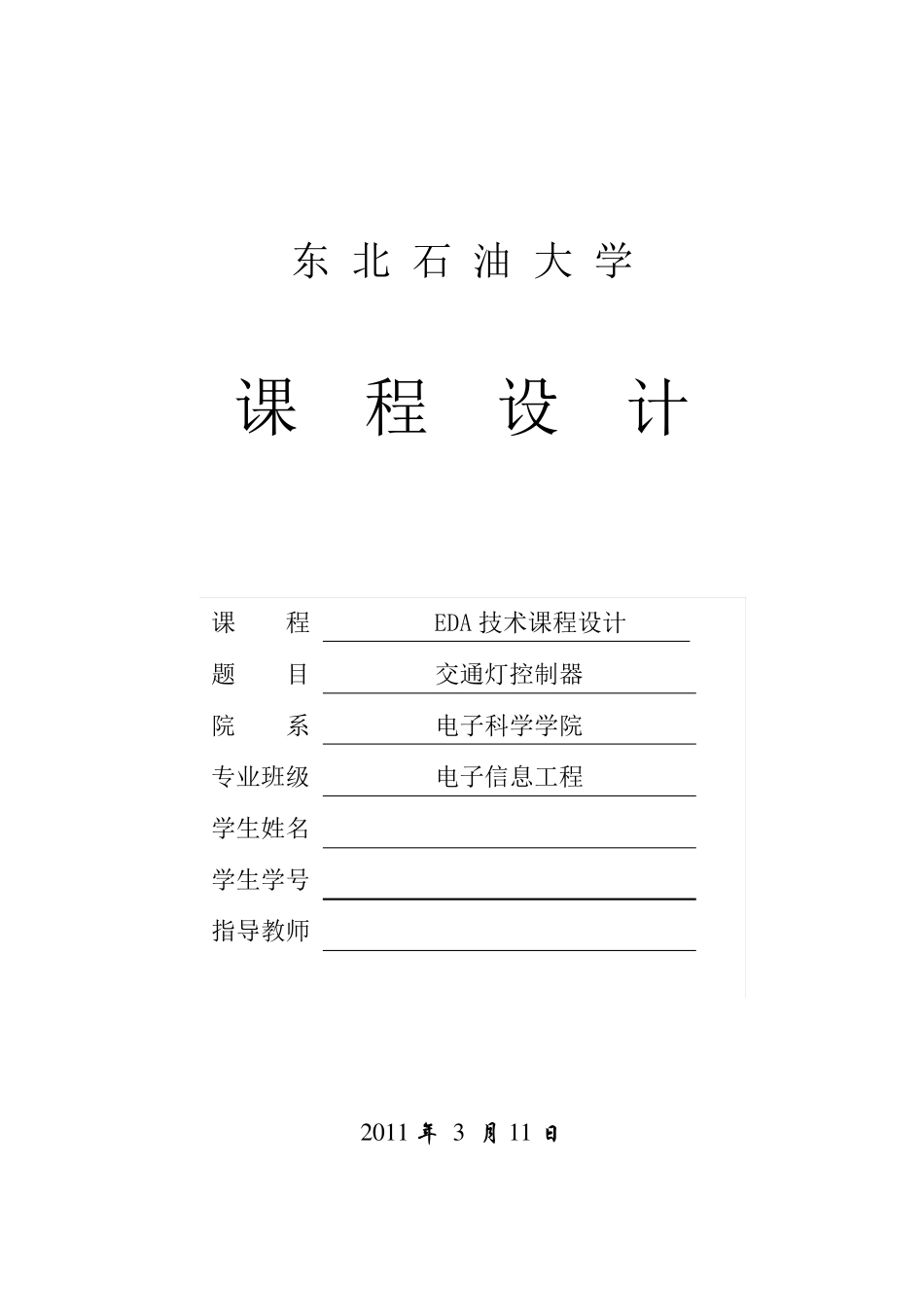

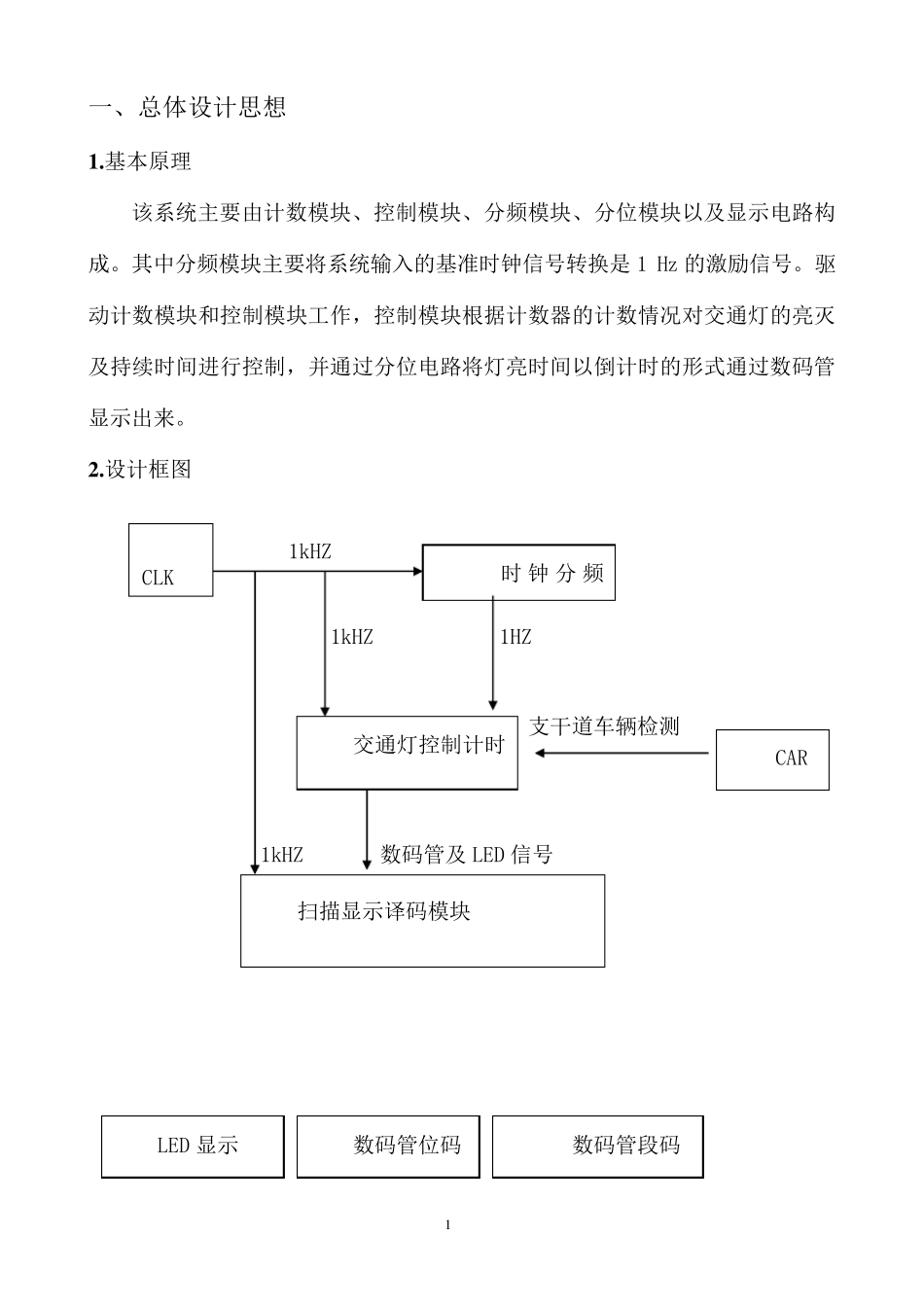

东 北 石 油 大 学 课 程 设 计 2 0 1 1 年 3 月 1 1 日 课 程 EDA 技术课程设计 题 目 交通灯控制器 院 系 电子科学学院 专业班级 电子信息工程 学生姓名 学生学号 指导教师 东北石油大学课程设计任务书 课程 EDA 技术课程设计 题目 交通灯控制器 专业 电子信息工程 姓名 学号 主要内容、基本要求、主要参考资料等 主要内容： 设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。 基本要求： 1、红、绿、黄发光二极管作信号灯，用传感器或逻辑开关作检测车辆是否到来的信号，实验电路用逻辑开关代替。 2、主干道处于常允许通行的状态，支干道有车来时才允许通行。主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。 3、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路，选择1HZ时钟脉冲作为系统时钟。 4、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。 主要参考资料： [1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005. [2] 康华光主编.电子技术基础 模拟部分. 北京：高教出版社,2006. [3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003. 完成期限 2011.3.11 指导教师 专业负责人 2011 年 3 月 7 日1 一、总体设计思想 1 .基本原理 该系统主要由计数模块、控制模块、分频模块、分位模块以及显示电路构成。其中分频模块主要将系统输入的基准时钟信号转换是 1 Hz 的激励信号。驱动计数模块和控制模块工作，控制模块根据计数器的计数情况对交通灯的亮灭及持续时间进行控制，并通过分位电路将灯亮时间以倒计时的形式通过数码管显示出来。 2 .设计框图 1kHZ 1kHZ 1HZ 支干道车辆检测 1kHZ 数码管及 LED 信号 时 钟 分 频 CLK 交通灯控制计时扫描显示译码模块 CAR LED 显示 数码管位码 数码管段码 2 二、设计步骤和调试过程 1、总体设计电路 DATAADATABDATACDATADCOMBOUTLCELL (ABDD)DATABDATACDATADCOMBOUTLCELL (03FF)DATACDATADCOMBOUTLCELL (0FF0)DATAADATABDATACDATADCOMBOUTLCELL (89A4)DATAADATABDATACDATADCOMBOUTLCE...
