交通灯控制电路

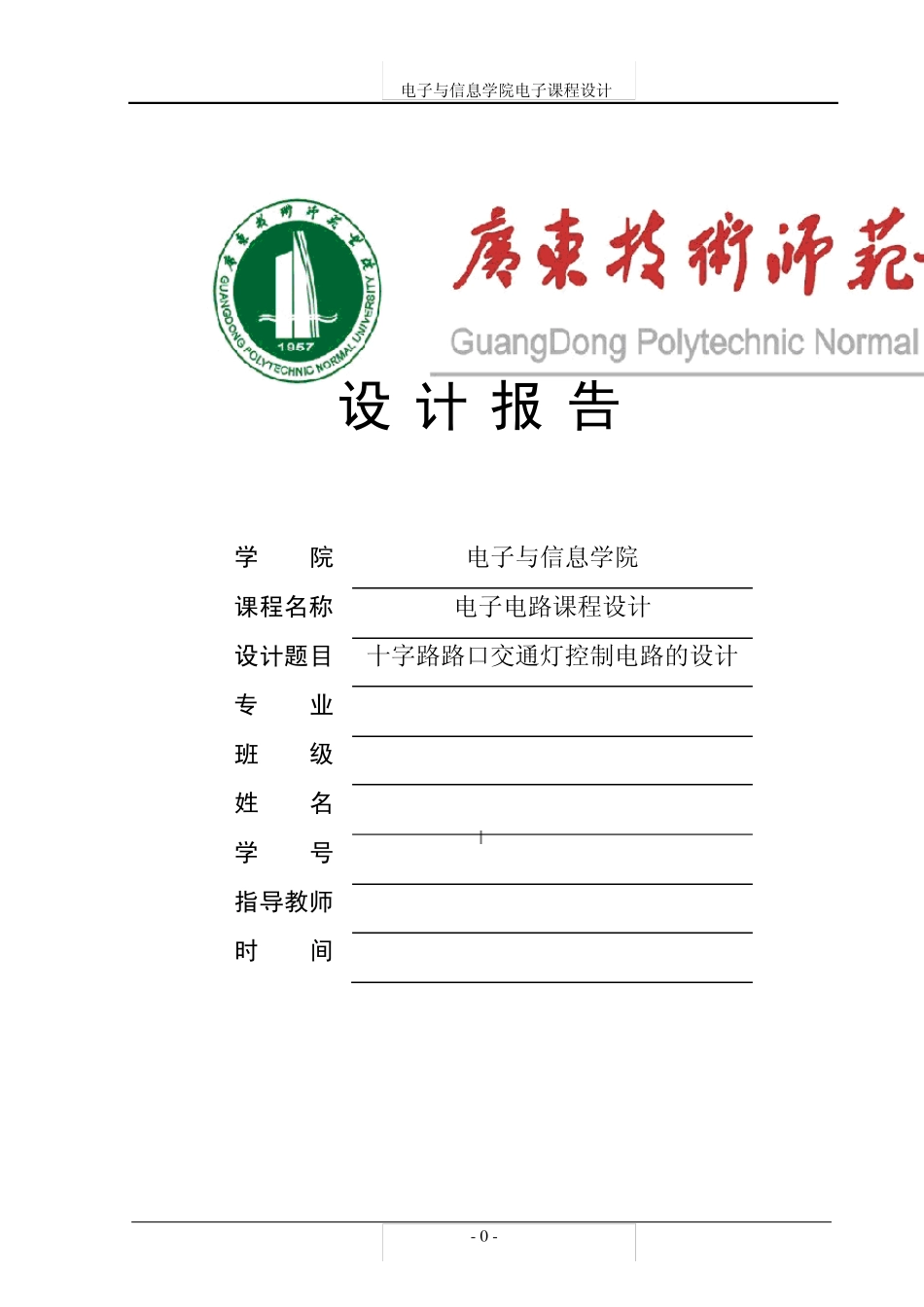

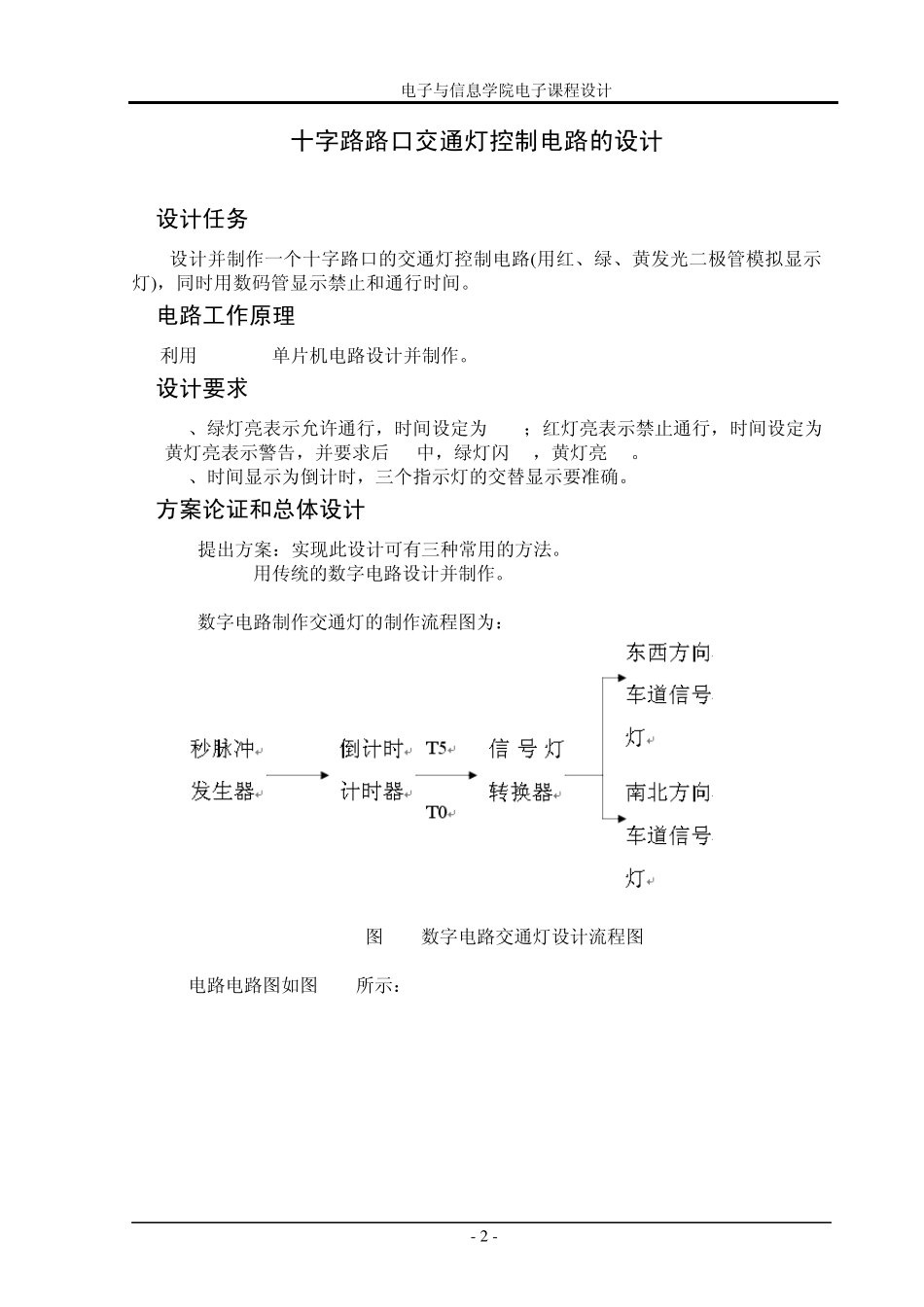

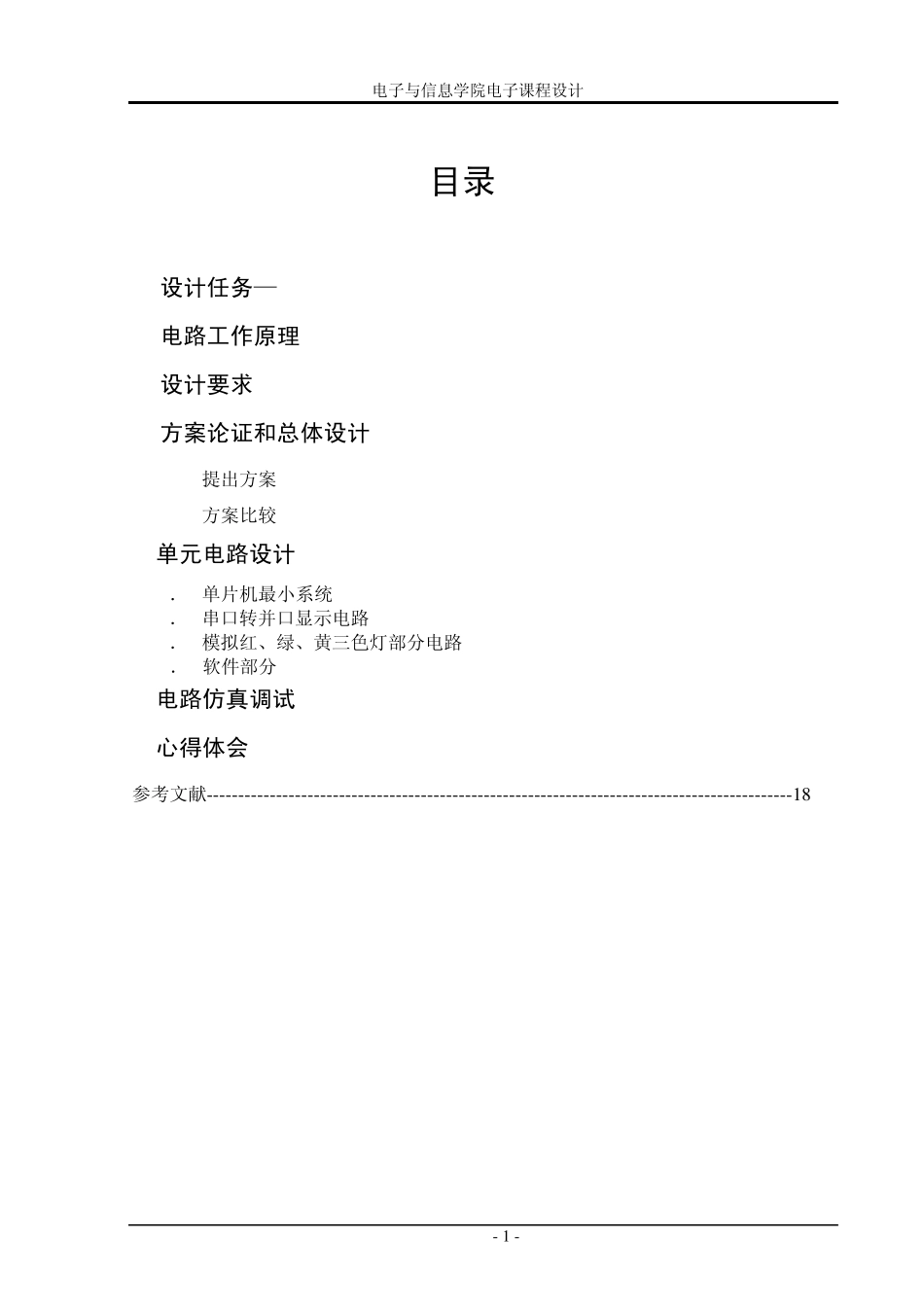

电子与信息学院电子课程设计 - 0 - 设 计 报 告 学 院 电子与信息学院 课程名称 电子电路课程设计 设计题目 十字路路口交通灯控制电路的设计 专 业 班 级 姓 名 学 号 指导教师 时 间 电子与信息学院电子课程设计 - 1 - 目录 1. 设计任务—--------------------------------------------2 2. 电路工作原理------------------------------------------2 3. 设计要求----------------------------------------------2 4. 方案论证和总体设计------------------------------------2 提出方案------------------------------------------------------2 方案比较------------------------------------------------------7 5.单元电路设计------------------------------------------7 5．1单片机最小系统------------------------------------------------7 5．2串口转并口显示电路--------------------------------------------8 5．3模拟红、绿、黄三色灯部分电路----------------------------------10 5．4软件部分------------------------------------------------------12 6.电路仿真调试------------------------------------------17 7.心得体会----------------------------------------------18 参考文献---------------------------------------------------------------------------------------------1 8 电子与信息学院电子课程设计 - 2 - 十字路路口交通灯控制电路的设计 1.设计任务 设计并制作一个十字路口的交通灯控制电路(用红、绿、黄发光二极管模拟显示灯)，同时用数码管显示禁止和通行时间。 2.电路工作原理 利用AT89S51单片机电路设计并制作。 3.设计要求 3.1、绿灯亮表示允许通行，时间设定为 25S；红灯亮表示禁止通行，时间设定为25S黄灯亮表示警告，并要求后 5S中，绿灯闪 2S，黄灯亮 3S。 3.2、时间显示为倒计时，三个指示灯的交替显示要准确。 4.方案论证和总体设计 4.1 提出方案：实现此设计可有三种常用的方法。 4.1.1 用传统的数字电路设计并制作。 数字电路制作交通灯的制作流程图为： 图 4-1数字电路交通灯设计流程图 电路电路图如图 4-2所示： 电子与信息学院电子课程设计 - 3 - 图4-2 数字电路控制交通灯电路图 图中所示，选用JK触发器，设状态编码为：S0=00 S1=01 S2=11 S3=10，其输出为Q1 Q0倒计时显示采用七段数码管作为...
