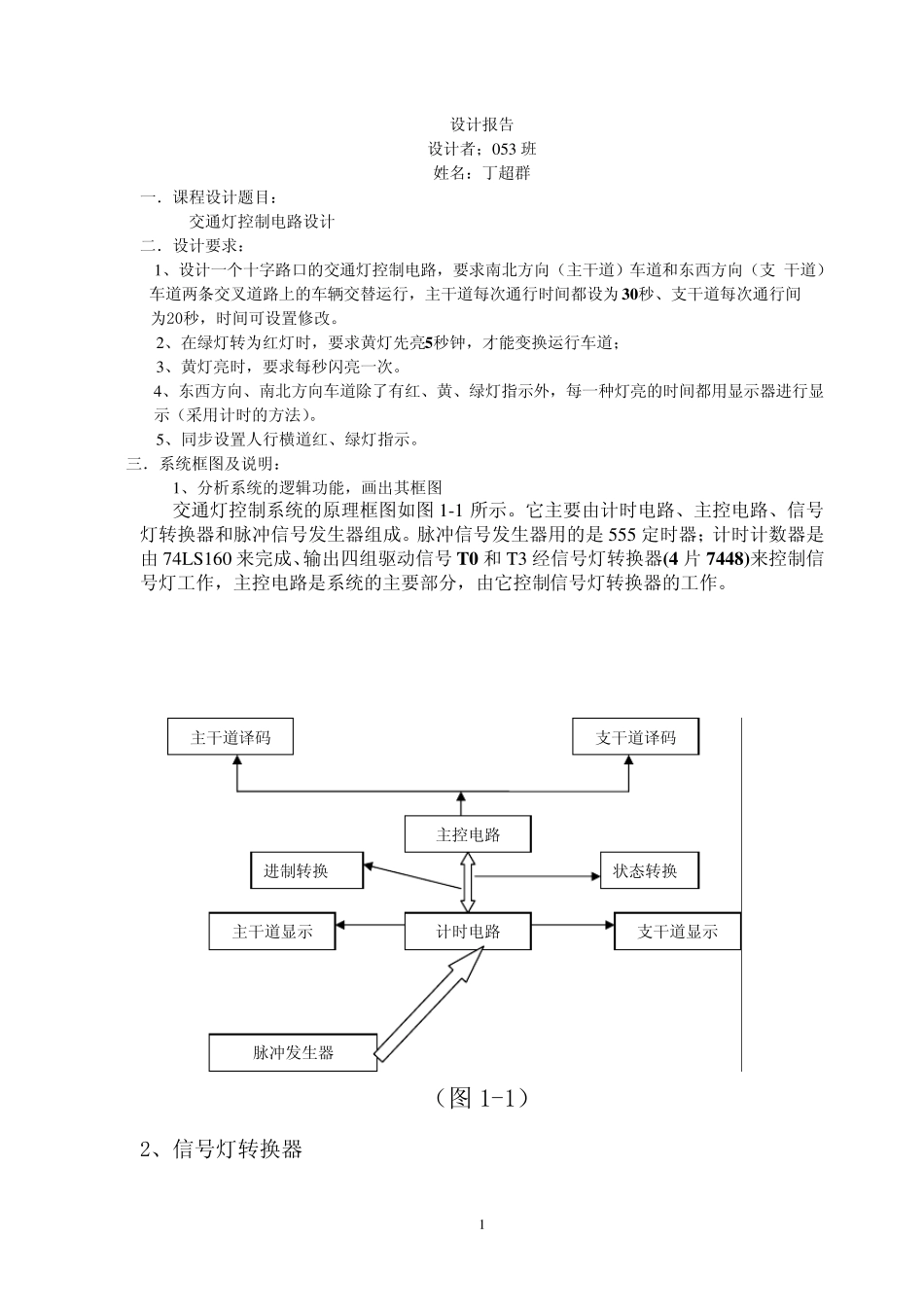

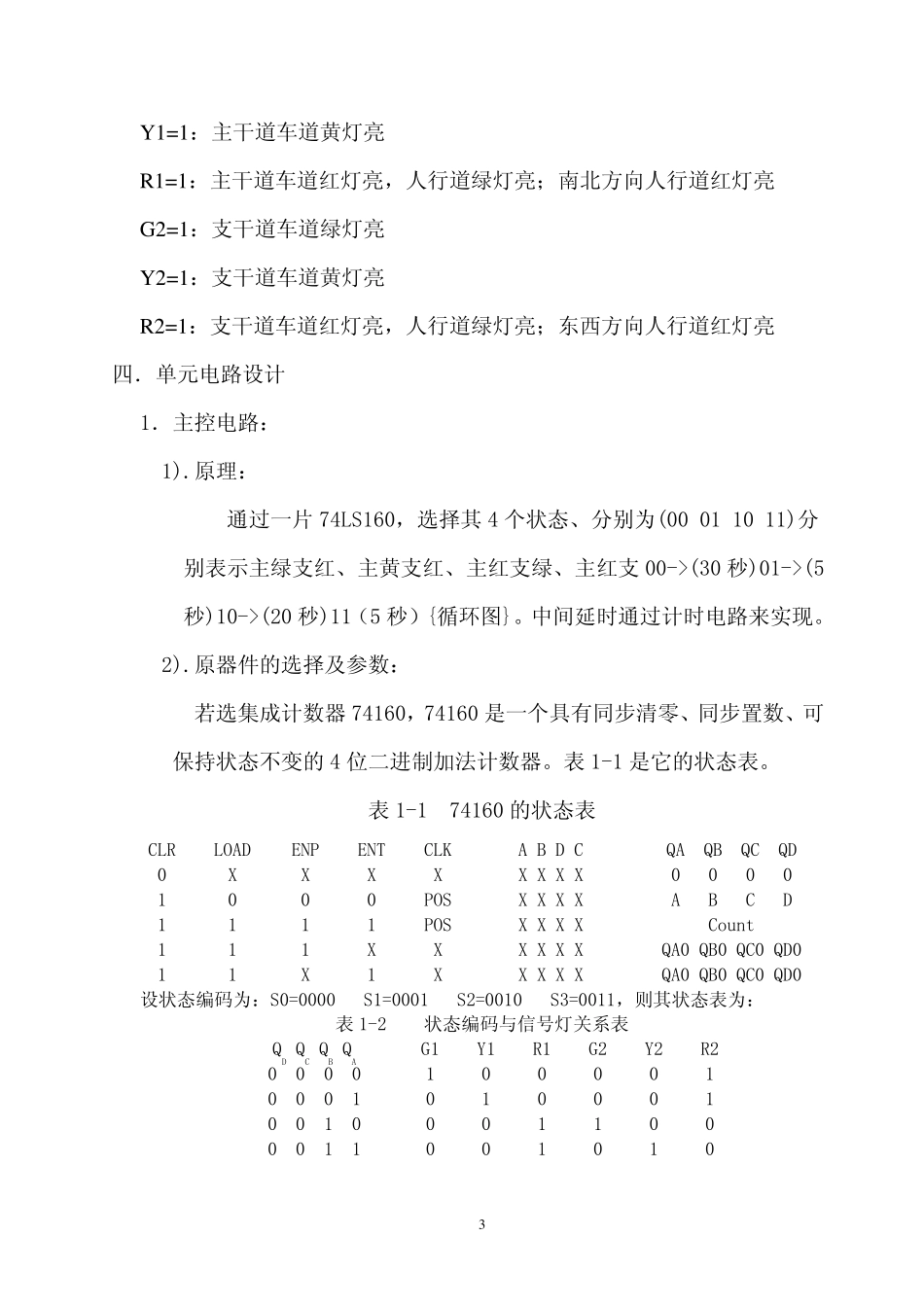

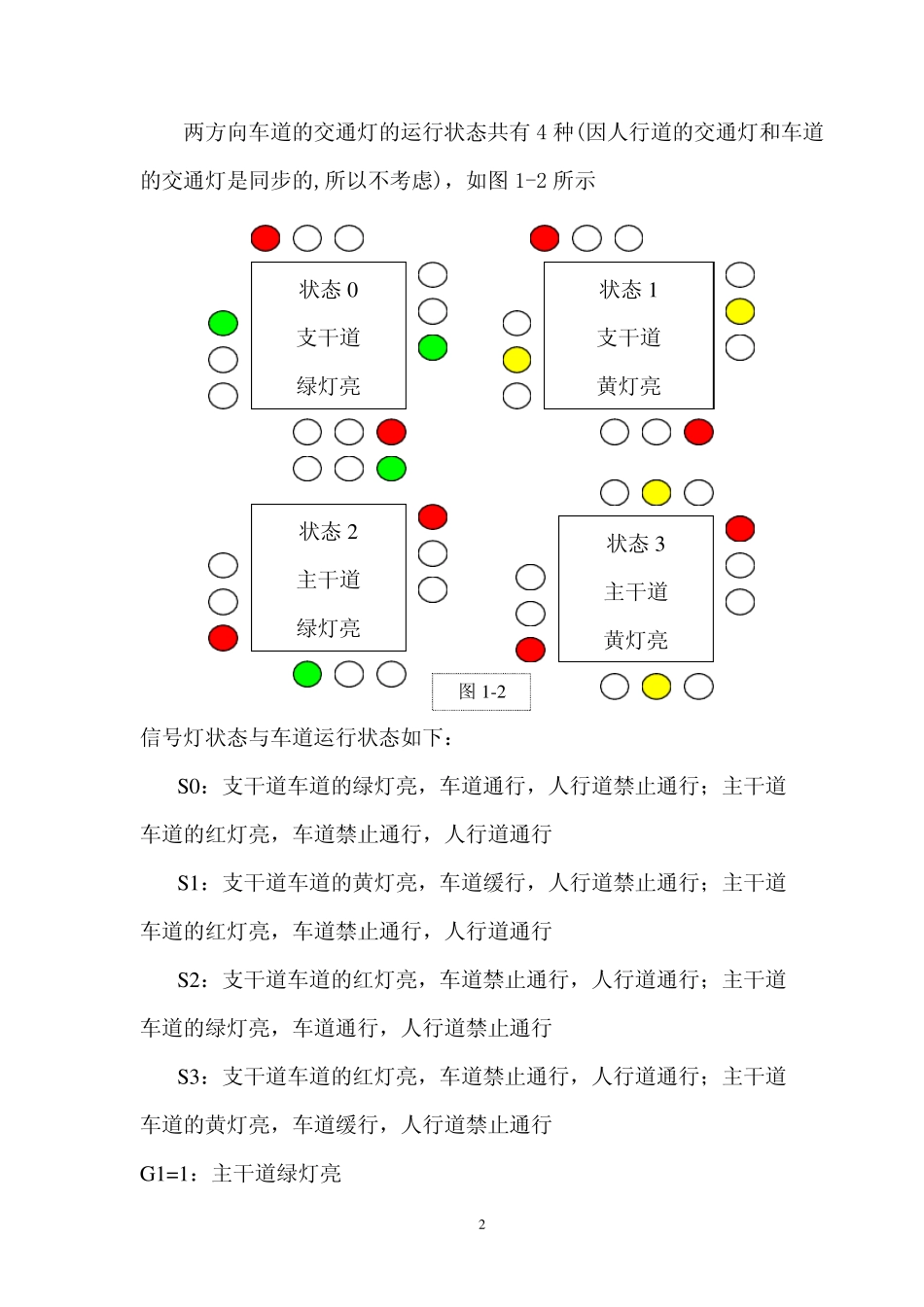

设计报告 设计者；053 班 姓名：丁超群 一．课程设计题目： 交通灯控制电路设计 二．设计要求： 1、设计一个十字路口的交通灯控制电路，要求南北方向（主干道）车道和东西方向（支 干道）车道两条交叉道路上的车辆交替运行，主干道每次通行时间都设为 30秒、支干道每次通行间 为20秒，时间可设置修改。 2、在绿灯转为红灯时，要求黄灯先亮5秒钟，才能变换运行车道； 3、黄灯亮时，要求每秒闪亮一次。 4、东西方向、南北方向车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用显示器进行显示（采用计时的方法）。 5、同步设置人行横道红、绿灯指示。 三．系统框图及说明： 1、分析系统的逻辑功能，画出其框图 交通灯控制系统的原理框图如图 1-1 所示。它主要由计时电路、主控电路、信号灯转换器和脉冲信号发生器组成。脉冲信号发生器用的是 555 定时器；计时计数器是由 74LS160 来完成、输出四组驱动信号 T 0 和 T3 经信号灯转换器(4 片 7448)来控制信号灯工作，主控电路是系统的主要部分，由它控制信号灯转换器的工作。 支干道显示 主干道译码 支干道译码 主控电路 计时电路 主干道显示 脉冲发生器 状态转换 进制转换 （图 1-1） 2、信号灯转换器 1两方向车道的交通灯的运行状态共有4 种(因人行道的交通灯和车道的交通灯是同步的,所以不考虑)，如图 1-2 所示 状态0 支干道 绿灯亮 状态1 支干道 黄灯亮 状态2 主干道 绿灯亮 状态3 主干道 黄灯亮 图 1-2 信号灯状态与车道运行状态如下： S0：支干道车道的绿灯亮，车道通行，人行道禁止通行；主干道 车道的红灯亮，车道禁止通行，人行道通行 S1：支干道车道的黄灯亮，车道缓行，人行道禁止通行；主干道 车道的红灯亮，车道禁止通行，人行道通行 S2：支干道车道的红灯亮，车道禁止通行，人行道通行；主干道 车道的绿灯亮，车道通行，人行道禁止通行 S3：支干道车道的红灯亮，车道禁止通行，人行道通行；主干道 车道的黄灯亮，车道缓行，人行道禁止通行 G1=1：主干道绿灯亮 2Y1=1：主干道车道黄灯亮 R1=1：主干道车道红灯亮，人行道绿灯亮；南北方向人行道红灯亮 G2=1：支干道车道绿灯亮 Y2=1：支干道车道黄灯亮 R2=1：支干道车道红灯亮，人行道绿灯亮；东西方向人行道红灯亮 四．单元电路设计 1．主控电路： 1).原理： 通过一片74LS160，选择其4 个状态、分别为(00 01 10 11)分别表示主绿支红、主黄支红、主红...
