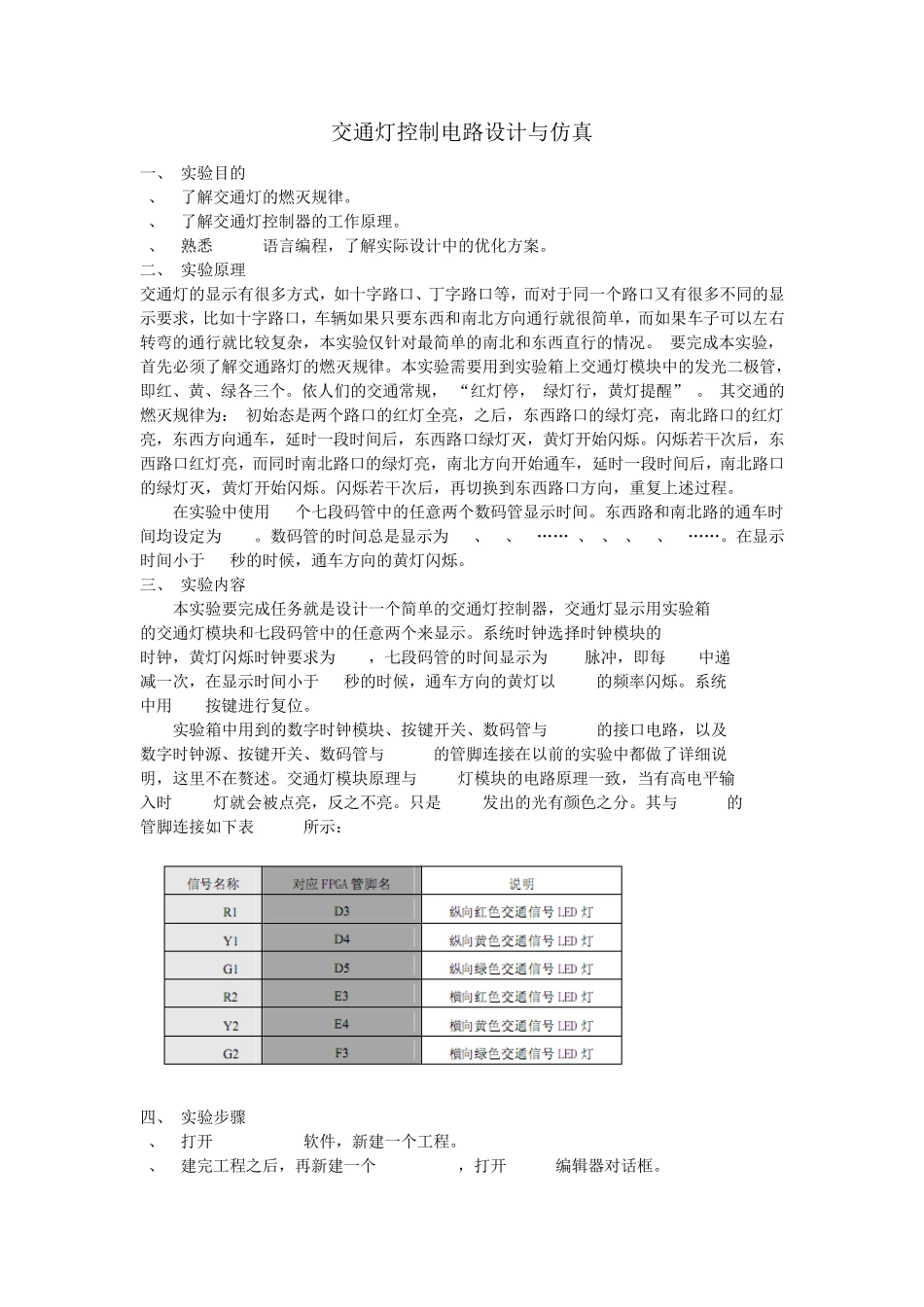

交通灯控制电路设计与仿真 一、 实验目的 1、 了解交通灯的燃灭规律。 2、 了解交通灯控制器的工作原理。 3、 熟悉 VHDL 语言编程，了解实际设计中的优化方案。 二、 实验原理 交通灯的显示有很多方式，如十字路口、丁字路口等，而对于同一个路口又有很多不同的显示要求，比如十字路口，车辆如果只要东西和南北方向通行就很简单，而如果车子可以左右转弯的通行就比较复杂，本实验仅针对最简单的南北和东西直行的情况。 要完成本实验，首先必须了解交通路灯的燃灭规律。本实验需要用到实验箱上交通灯模块中的发光二极管，即红、黄、绿各三个。依人们的交通常规， “红灯停， 绿灯行，黄灯提醒” 。 其交通的燃灭规律为： 初始态是两个路口的红灯全亮，之后，东西路口的绿灯亮，南北路口的红灯亮，东西方向通车，延时一段时间后，东西路口绿灯灭，黄灯开始闪烁。闪烁若干次后，东西路口红灯亮，而同时南北路口的绿灯亮，南北方向开始通车，延时一段时间后，南北路口的绿灯灭，黄灯开始闪烁。闪烁若干次后，再切换到东西路口方向，重复上述过程。 在实验中使用 8 个七段码管中的任意两个数码管显示时间。东西路和南北路的通车时间均设定为 20s。数码管的时间总是显示为 19、18、17……2、1、0、19、18……。在显示时间小于 3 秒的时候，通车方向的黄灯闪烁。 三、 实验内容 本实验要完成任务就是设计一个简单的交通灯控制器，交通灯显示用实验箱 的交通灯模块和七段码管中的任意两个来显示。系统时钟选择时钟模块的 1KHz 时钟，黄灯闪烁时钟要求为 2Hz，七段码管的时间显示为 1Hz脉冲，即每 1s 中递 减一次，在显示时间小于 3 秒的时候，通车方向的黄灯以 2Hz 的频率闪烁。系统 中用 S1 按键进行复位。 实验箱中用到的数字时钟模块、按键开关、数码管与 FPGA 的接口电路，以及 数字时钟源、按键开关、数码管与 FPGA 的管脚连接在以前的实验中都做了详细说 明，这里不在赘述。交通灯模块原理与 LED 灯模块的电路原理一致，当有高电平输 入时 LED 灯就会被点亮，反之不亮。只是 LED 发出的光有颜色之分。其与 FPGA 的 管脚连接如下表 19-1 所示： 四、 实验步骤 1、 打开 QUARTUSII 软件，新建一个工程。 2、 建完工程之后，再新建一个 VHDL File，打开 VHDL 编辑器对话框。 3、 按照实验原理和自己的想法，在 VHDL 编辑窗口编写 VHDL 程序，用户 可参照光盘中提供...
