交通灯控制电路设计与仿真上海大学课程设计报告

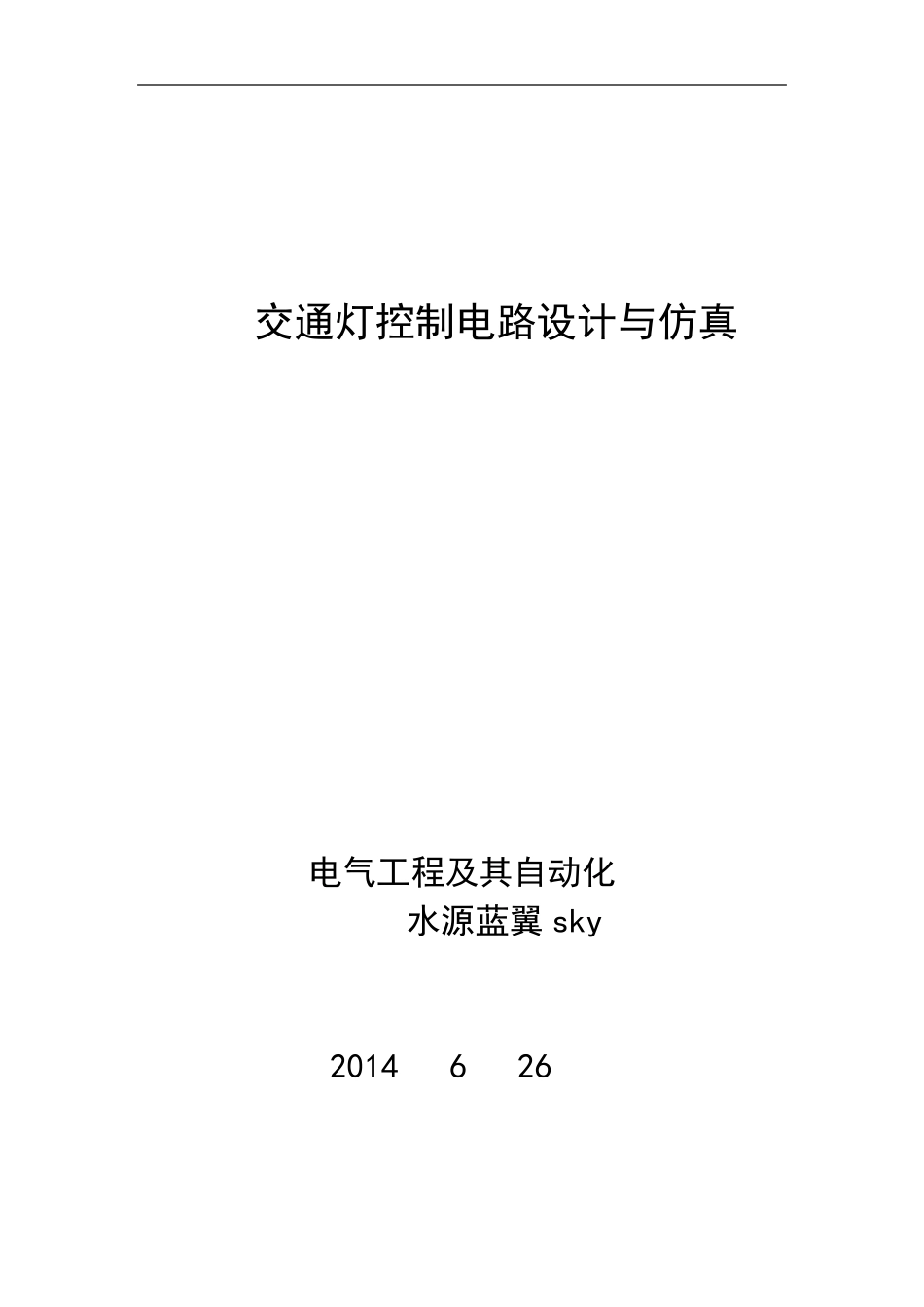

交 通 灯 控 制 电 路 设 计 与 仿 真 电 气 工 程 及 其 自 动 化 水 源 蓝 翼 sky ******* **** *** 2014626 1. 2. 3. - 2 - 其中： TL:主干道绿灯亮的最短时间间隔，不少于60s 或者支干道绿灯亮的最长时间间隔，不多于30s。此时TL=1，否则TL=0; TY：表示黄灯亮的时间间隔为5s，此时TY=1，否则，TY=0. TS：表示定时器到了规定的时间后，由控制器发出状态转换信号。由它控制定时器开始下个工作状态的定时。 b) 灯显示电路 设主干道绿灯、黄灯、红灯分别为G1、Y1、R1；支干道绿灯，黄灯、红灯分别为G2、Y2、R2，并且均用 0 表示灭，1 表示亮. 交通灯控制器的控制过程分为四个阶段，对应的输出有四种状态，分别表示。 ᵇᵼ状态：主干道绿灯亮，支干道红灯亮，此时主干道允许车 - 3 - 60 5 30 5 交通灯以上4 种工作状态的转换是由控制器器进行控制的。设控制器的四种状态编码为00、01、10、11，并分别用 表示，则控制器的工作状态及功能如表 1、2 所示，控制器应送出主、支干道红、黄、绿灯的控制信号。 状态 状态编码 0S 00 1S 01 2S 11 3S 10 对应的有四种输出状态：（同时，根据要求，我们也可加上定时器的 - 4 - 真值表 主干道 支干道 TL TY TS(TL状态发生变化的时刻) ᵃ1 ᵄ1 ᵄ1 ᵃ1 ᵄ1 ᵄ1 ᵄ0 00 100 001 1 0 1 ᵄ1 01 010 001 0 1 1 ᵄ2 11 001 100 1 0 1 ᵄ3 10 001 010 0 1 1 TL 与TY 是状态转换的条件。所以可作出下面的转换图： 可采用 4 位二进制计数器 74HC161 实现控制器的四个状态循环。当倒计时计数值为 01 时 T1=1，作为 74HC61 的计数使能信号。 状态 QBQA G1Y1R1 G2Y2R2 S0 00 100 001 S1 01 010 001 S2 11 001 100 S3 10 001 010 - 5 - 图 （ b） 灯 显 示 电 路 - 6 - 图c ：状态控制电路 d）定时器电路的设计 十字路口的计时提示，有助于路人更好的观察时间，具体设计如下所述：这里我选择的是加计数器74LS163D。由于主干道与支干道的计时时间不一样，并且都大于10s，主干道 60s，支干道 30s，所以然后选择了 4 个数码管。如下图所示，上面两个数码管表示的是主干道的计时工作，左边表示个位数，右边表示十位数，它们都采用了置 0 法。对于十位上的数，从 0 计数到 5，个位上从 0 计数到 9。同理，下面的数码管十位上的数从 0 计数...
