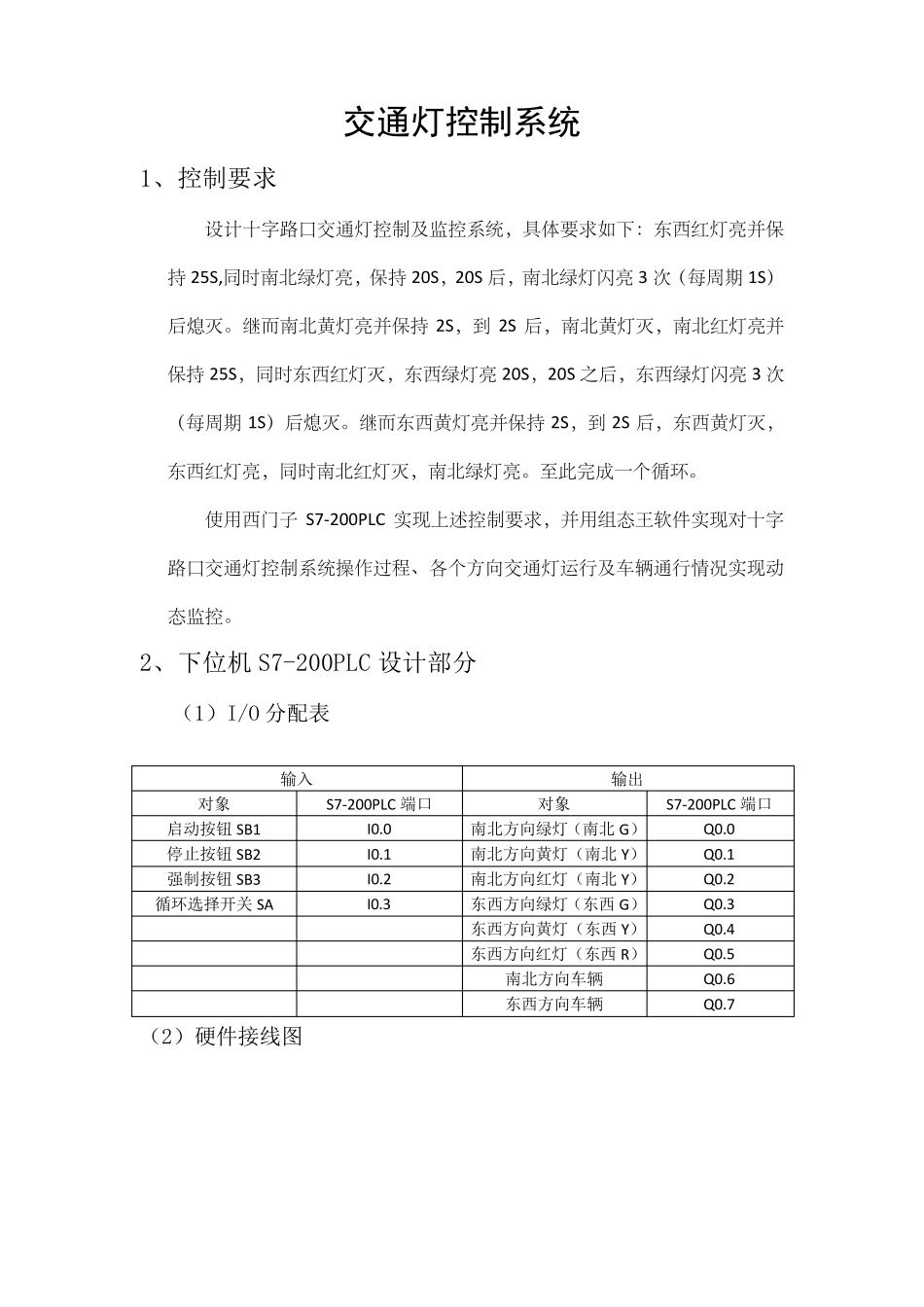

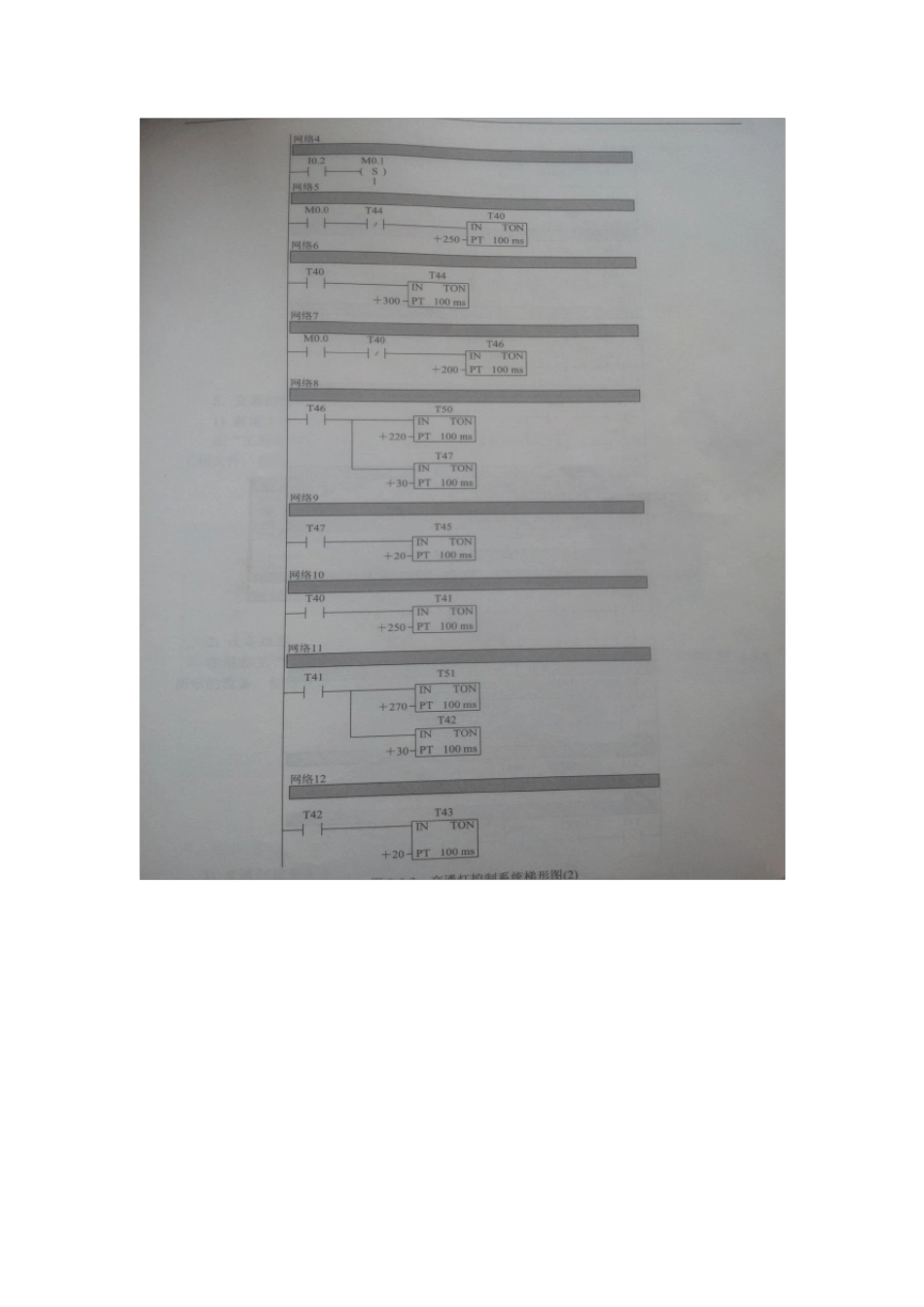

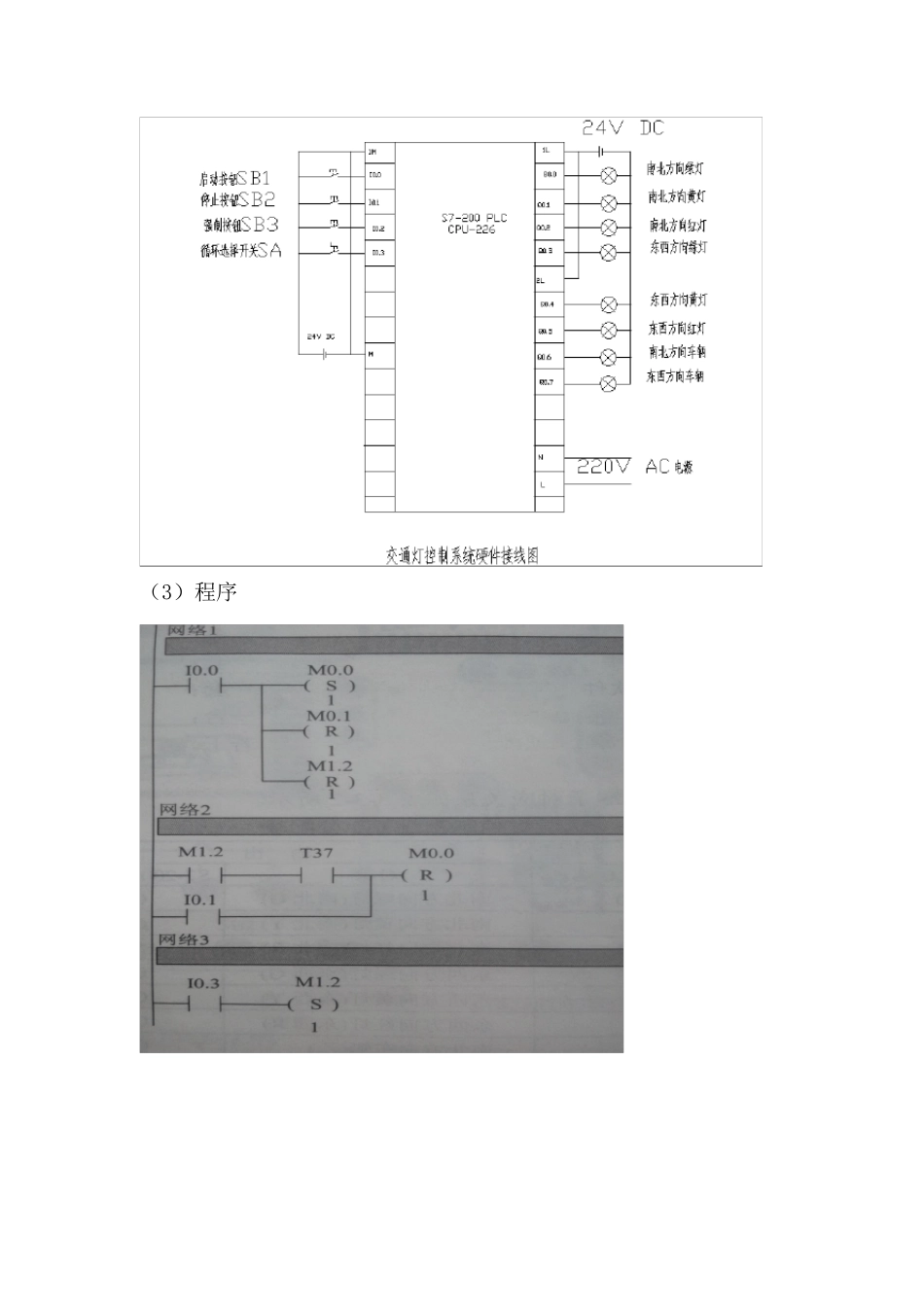

交通灯控制系统 1、控制要求 设计十字路口交通灯控制及监控系统，具体要求如下：东西红灯亮并保持 25S,同时南北绿灯亮，保持 20S，20S 后，南北绿灯闪亮 3 次（每周期 1S）后熄灭。继而南北黄灯亮并保持 2S，到 2S 后，南北黄灯灭，南北红灯亮并保持 25S，同时东西红灯灭，东西绿灯亮 20S，20S 之后，东西绿灯闪亮 3 次（每周期 1S）后熄灭。继而东西黄灯亮并保持 2S，到 2S 后，东西黄灯灭，东西红灯亮，同时南北红灯灭，南北绿灯亮。至此完成一个循环。 使用西门子 S7-200PLC 实现上述控制要求，并用组态王软件实现对十字路口交通灯控制系统操作过程、各个方向交通灯运行及车辆通行情况实现动态监控。 2、下位机 S7-200PLC 设计部分 （1）I/O 分配表 输入 输出 对象 S7-200PLC 端口 对象 S7-200PLC 端口 启动按钮 SB1 I0.0 南北方向绿灯（南北 G） Q0.0 停止按钮 SB2 I0.1 南北方向黄灯（南北 Y） Q0.1 强制按钮 SB3 I0.2 南北方向红灯（南北 Y） Q0.2 循环选择开关 SA I0.3 东西方向绿灯（东西 G） Q0.3 东西方向黄灯（东西 Y） Q0.4 东西方向红灯（东西 R） Q0.5 南北方向车辆 Q0.6 东西方向车辆 Q0.7 （2）硬件接线图 （3）程序 3、组态软件设计部分 （1）数据词典 变量名 变量类型 连接设备 寄存器 启动按钮SB1 I/O 离散 S7200PLC I0.0 停止按钮SB2 I/O 离散 S7200PLC I0.1 强制按钮SB3 I/O 离散 S7200PLC I02 循环选择开关SA I/O 离散 S7200PLC I0.3 南北G I/O 离散 S7200PLC Q0.0 南北Y I/O 离散 S7200PLC Q0.1 南北R I/O 离散 S7200PLC Q0.2 东西G I/O 离散 S7200PLC Q0.3 东西Y I/O 离散 S7200PLC Q0.4 东西R I/O 离散 S7200PLC Q0.5 乙 I/O 离散 S7200PLC Q0.6 甲 I/O 离散 S7200PLC Q0.7 （2）画面设计 4、系统调试 （1）交通灯控制系统PLC 程序调试 按照交通灯控制循环系统外部接线图接好线，将程序输入PLC 中并运行。 将循环选择开关断开，按下启动按钮，观察PLC 的运行情况；按下停止按钮，系统将停止系统。 将循环选择开关开关闭合，按下启动按钮，观察PLC 运行情况。 在交通灯控制系统运行过程中，按下强制按钮，观察PLC 运行情况。 （2）交通灯控制系统组态王调试 分别按下交通灯系统实际的启动按钮、停止按钮、强制按钮、循环选择开关按钮或开关的颜色是否呈绿色。...
