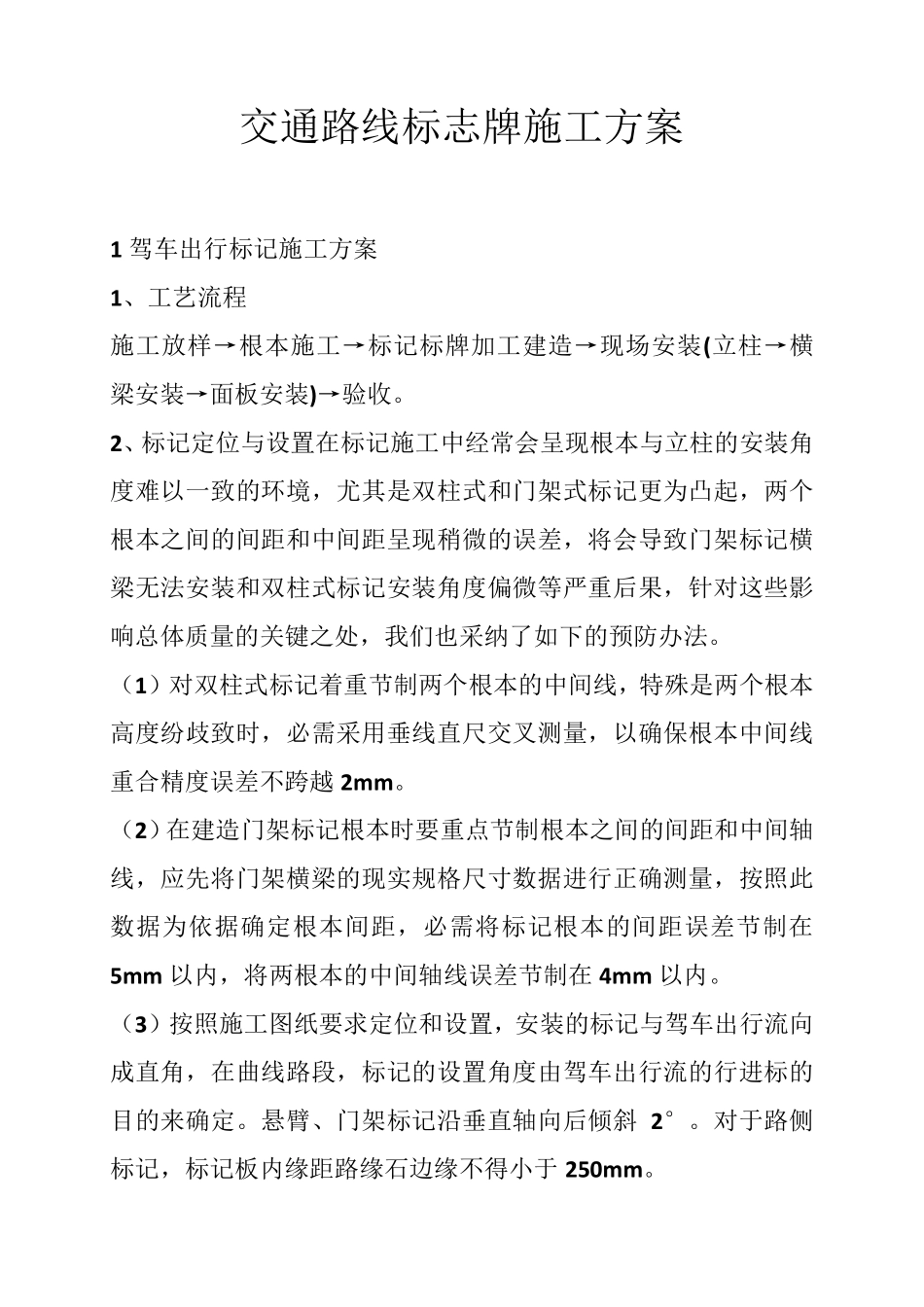

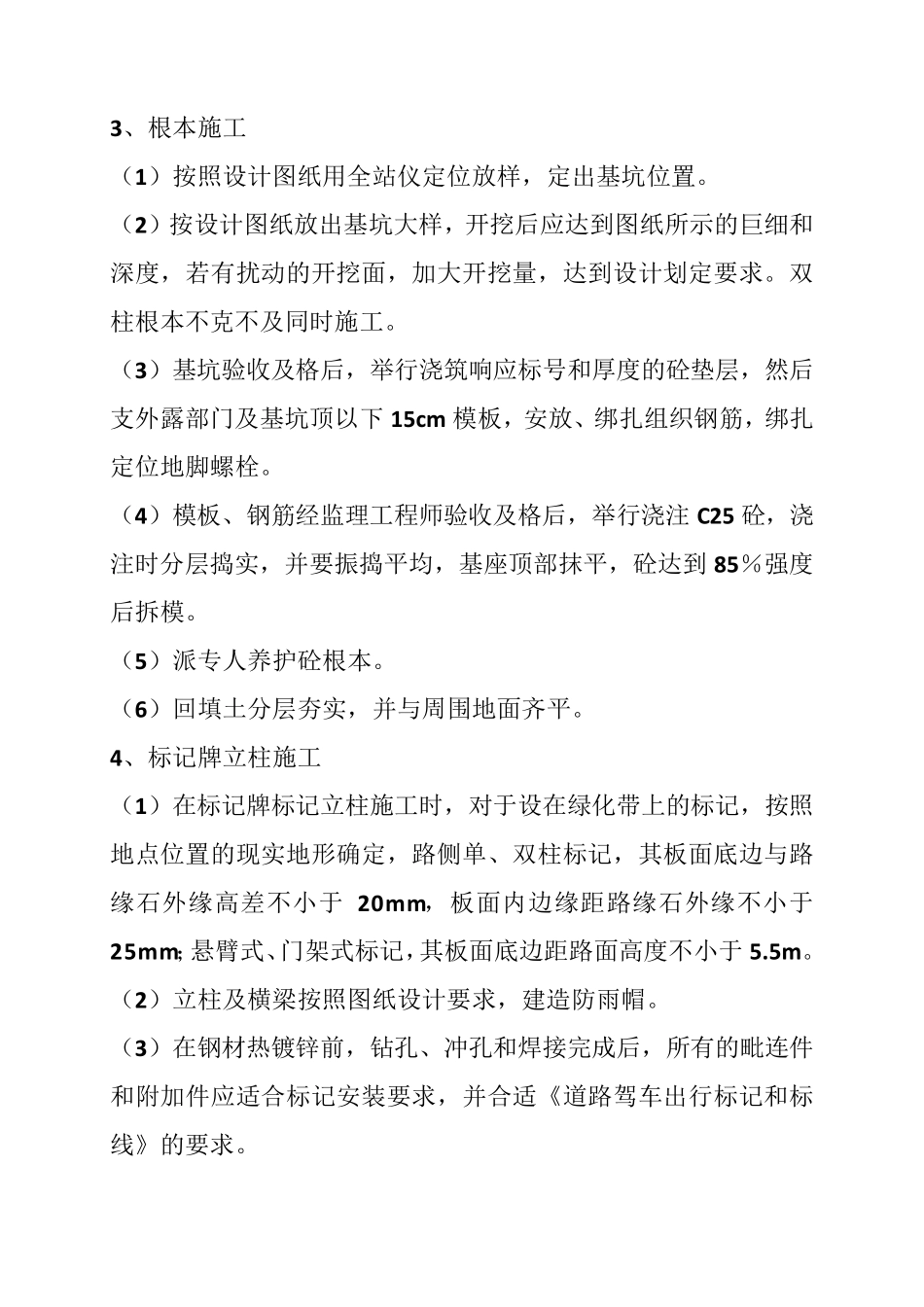

交通路线标志牌施工方案 1 驾车出行标记施工方案 1、工艺流程 施工放样→根本施工→标记标牌加工建造→现场安装(立柱→横梁安装→面板安装)→验收。 2、标记定位与设置在标记施工中经常会呈现根本与立柱的安装角度难以一致的环境，尤其是双柱式和门架式标记更为凸起，两个根本之间的间距和中间距呈现稍微的误差，将会导致门架标记横梁无法安装和双柱式标记安装角度偏微等严重后果，针对这些影响总体质量的关键之处，我们也采纳了如下的预防办法。 （1）对双柱式标记着重节制两个根本的中间线，特殊是两个根本高度纷歧致时，必需采用垂线直尺交叉测量，以确保根本中间线重合精度误差不跨越2m m 。 （2）在建造门架标记根本时要重点节制根本之间的间距和中间轴线，应先将门架横梁的现实规格尺寸数据进行正确测量，按照此数据为依据确定根本间距，必需将标记根本的间距误差节制在5m m 以内，将两根本的中间轴线误差节制在 4m m 以内。 （3）按照施工图纸要求定位和设置，安装的标记与驾车出行流向成直角，在曲线路段，标记的设置角度由驾车出行流的行进标的目的来确定。悬臂、门架标记沿垂直轴向后倾斜2°。对于路侧标记，标记板内缘距路缘石边缘不得小于 250m m 。 3、根本施工 （1）按照设计图纸用全站仪定位放样，定出基坑位置。 （2）按设计图纸放出基坑大样，开挖后应达到图纸所示的巨细和深度，若有扰动的开挖面，加大开挖量，达到设计划定要求。双柱根本不克不及同时施工。 （3）基坑验收及格后，举行浇筑响应标号和厚度的砼垫层，然后支外露部门及基坑顶以下 15cm 模板，安放、绑扎组织钢筋，绑扎定位地脚螺栓。 （4）模板、钢筋经监理工程师验收及格后，举行浇注 C25 砼，浇注时分层捣实，并要振捣平均，基座顶部抹平，砼达到 85％强度后拆模。 （5）派专人养护砼根本。 （6）回填土分层夯实，并与周围地面齐平。 4、标记牌立柱施工 （1）在标记牌标记立柱施工时，对于设在绿化带上的标记，按照地点位置的现实地形确定，路侧单、双柱标记，其板面底边与路缘石外缘高差不小于 20m m ，板面内边缘距路缘石外缘不小于25m m ；悬臂式、门架式标记，其板面底边距路面高度不小于 5.5m 。 （2）立柱及横梁按照图纸设计要求，建造防雨帽。 （3）在钢材热镀锌前，钻孔、冲孔和焊接完成后，所有的毗连件和附加件应适合标记安装要求，并合适《道路驾车出行标记和标线》的要求。 （4）根本砼强度达到要求后，...
