亥姆赫兹线圈磁场

亥姆赫兹线圈磁场_第1页
1/10
亥姆赫兹线圈磁场_第2页
2/10
亥姆赫兹线圈磁场_第3页
3/10

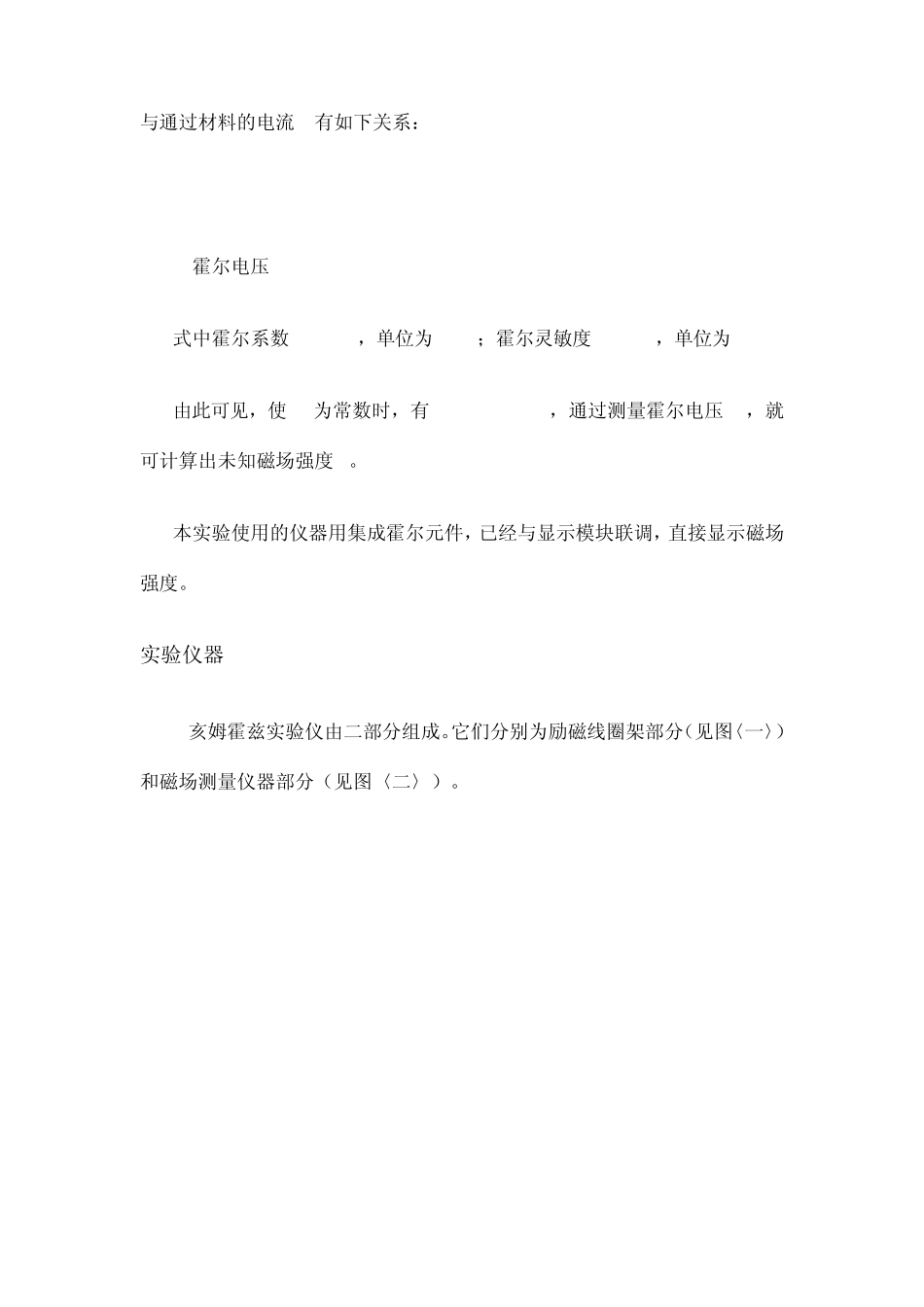

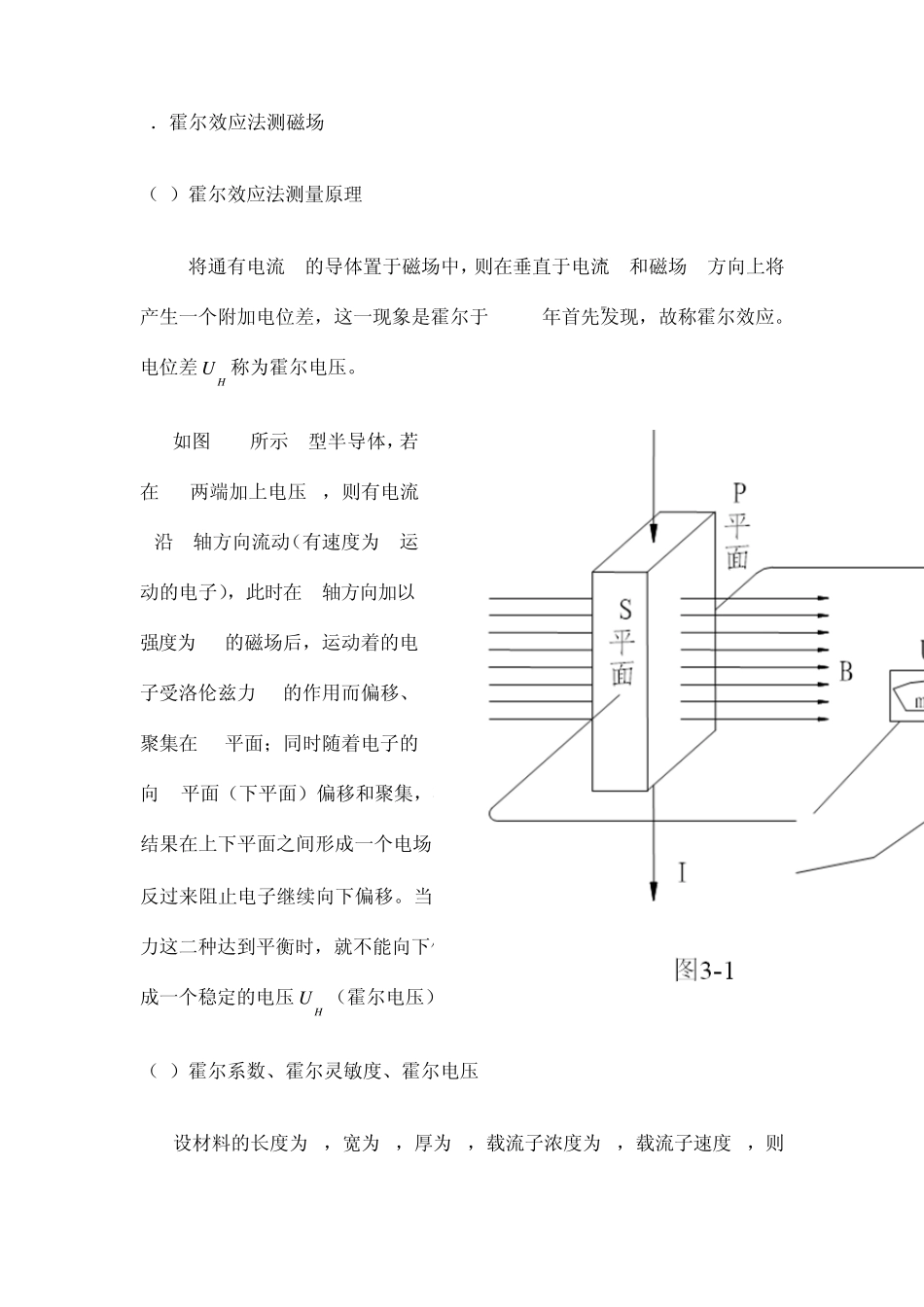

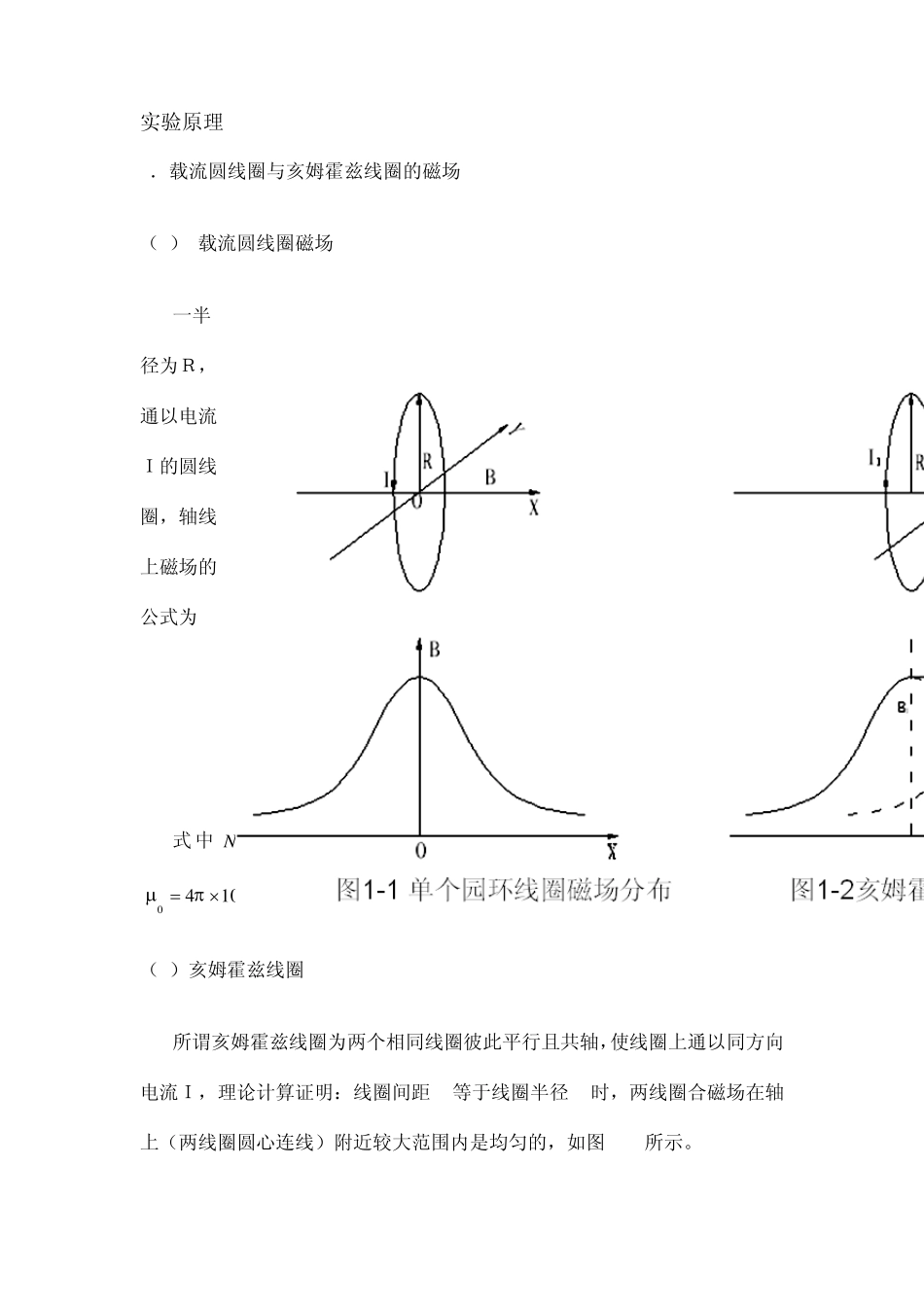

实验原理 1.载流圆线圈与亥姆霍兹线圈的磁场 (1) 载流圆线圈磁场 一半径为R,通以电流I的圆线圈,轴线上磁场的公式为 (1-1) 式中为圆线圈的匝数,为轴上某一点到圆心O 的距离。 它的磁场分布图如图 1-1所示。 (2)亥姆霍兹线圈 所谓亥姆霍兹线圈为两个相同线圈彼此平行且共轴,使线圈上通以同方向电流I,理论计算证明:线圈间距a等于线圈半径R时,两线圈合磁场在轴上(两线圈圆心连线)附近较大范围内是均匀的,如图 1-2所示。 23222002/)XR(IRNB0NX,/1 0470mH 2.霍尔效应法测磁场 (1)霍尔效应法测量原理 将通有电流I的导体置于磁场中,则在垂直于电流I和磁场B方向上将产生一个附加电位差,这一现象是霍尔于1879年首先发现,故称霍尔效应。电位差称为霍尔电压。 如图3-1所示N型半导体,若在MN两端加上电压U,则有电流I沿X轴方向流动(有速度为V运动的电子),此时在Z轴方向加以强度为B的磁场后,运动着的电子受洛伦兹力FB的作用而偏移、聚集在S平面;同时随着电子的向S平面(下平面)偏移和聚集,在P平面(上平面)出现等量的正电荷,结果在上下平面之间形成一个电场(此电场称之为霍尔电场)。这个电场反过来阻止电子继续向下偏移。当电子受到的洛伦兹力和霍尔电场的反作用力这二种达到平衡时,就不能向下偏移。此时在上下平面(S、P平面)间形成一个稳定的电压(霍尔电压)。 (2)霍尔系数、霍尔灵敏度、霍尔电压 设材料的长度为l,宽为b,厚为d,载流子浓度为n,载流子速度v,则HUHEHU与通过材料的电流I有如下关系: I=nevbd 霍尔电压 UH=IB/ned=RHIB/d=KHIB 式中霍尔系数RH=1/ne,单位为m3/c;霍尔灵敏度KH=RH/d,单位为mV/mA 由此可见,使I为常数时,有UH= KHIB =k0B,通过测量霍尔电压UH,就可计算出未知磁场强度B。 本实验使用的仪器用集成霍尔元件,已经与显示模块联调,直接显示磁场强度。 实验仪器 亥姆霍兹实验仪由二部分组成。它们分别为励磁线圈架部分(见图〈一〉)和磁场测量仪器部分(见图〈二〉)。 图〈二〉 4501A型亥姆霍兹线圈磁场实验仪面板 亥姆霍兹线圈架: 二个励磁线圈:线圈有效半径 105mm 线圈匝数 500匝 二线圈中心间距 105mm 测量磁场传感器: 4501A使用霍尔元件测量磁场。 移 动 装 置:横向可移动距离 150mm,纵向可移动距离 50mm 距离分辨力 0.5mm 实验内容 1. 测量圆电流线圈轴线上磁场的分布 接好电路。调节磁场实验仪的输...
