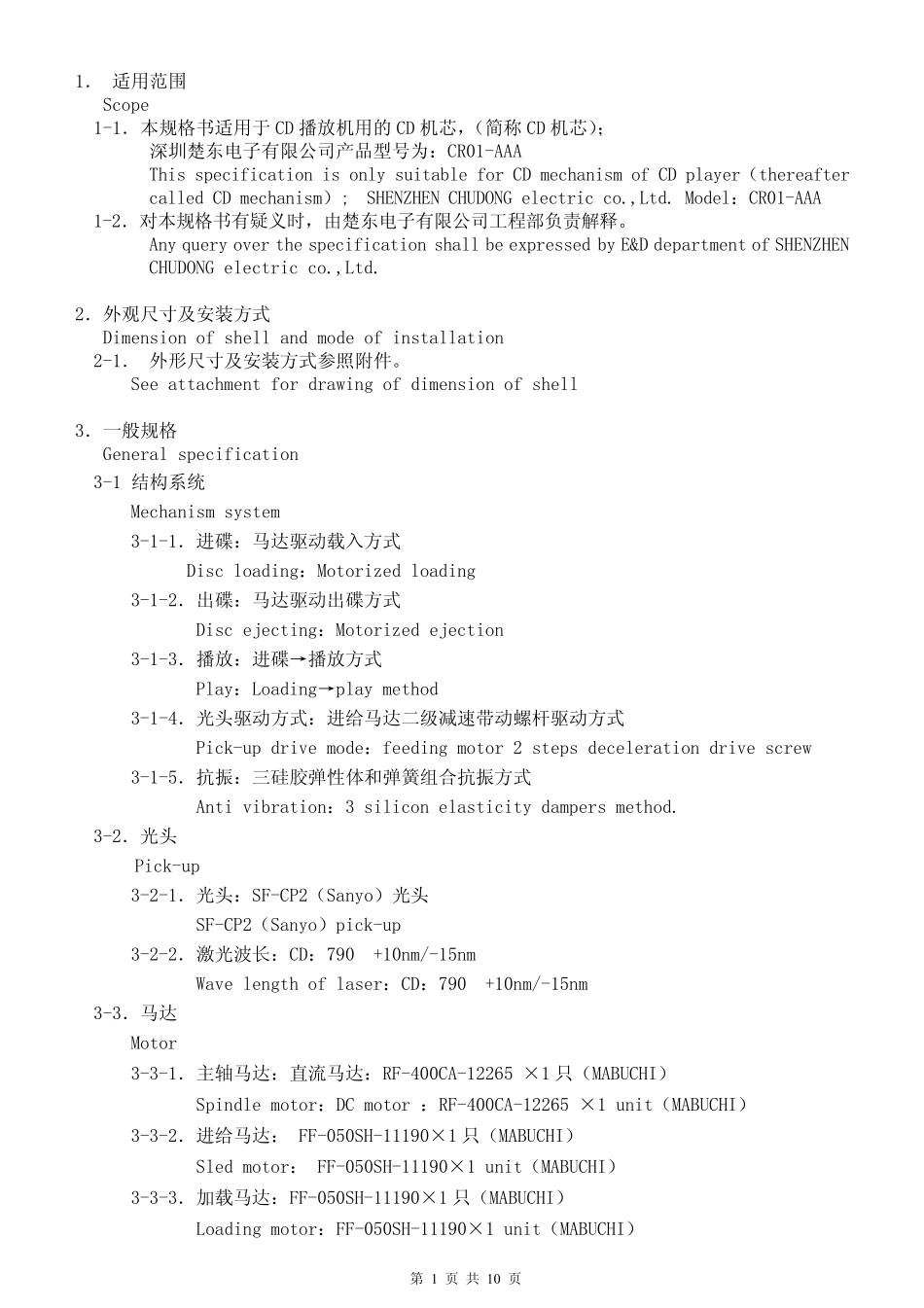

产品规格书 SPECIFICATIONS CR01-AAA * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 深 圳 市 楚 东 电 子 有 限 公 司 S H E N Z H E N C H U D O N G E L E C T R I C C O .,L T D 批 准 审 核 制 定 年 月 日 年 月 日 年 月 日 第 1 页 共 10 页 1. 适用范围 Scope 1-1.本规格书适用于CD 播放机用的CD 机芯,(简称CD 机芯); 深圳楚东电子有限公司产品型号为:CR01-AAA This specification is only suitable for CD mechanism of CD player(thereafter called CD mechanism); SHENZHEN CHUDONG electric co.,Ltd. Model:CR01-AAA 1-2.对本规格书有疑义时,由楚东电子有限公司工程部负责解释。 Any query over the specification shall be expressed by E&D department of SHENZHEN CHUDONG electric co.,Ltd. 2.外观尺寸及安装方式 Dimension of shell and mode of installation 2-1. 外形尺寸及安装方式参照附件。 See attachment for drawing of dimension of shell 3.一般规格 General specification 3-1 结构系统 Mechanism system 3-1-1.进碟:马达驱动载入方式 Disc loading:Motorized loading 3-1-2.出碟:马达驱动出碟方式 Disc ejecting:Motorized ejection 3-1-3.播放:进碟→播放方式 Play:Loading→play method 3-1-4.光头驱动方式:进给马达二级减速带动螺杆驱动方式 Pick-up drive mode:feeding motor 2 steps deceleration drive screw 3-1-5.抗振:三硅胶弹性体和弹簧组合抗振方式 Anti vibration:3 silicon elasticity dampers method. 3-2.光头 Pick-up 3-2-1.光头:SF-CP2(Sanyo)光头 SF-CP2(Sanyo)pick-up 3-2-2.激光波长:CD:790 +10nm/-15nm Wave length of laser:CD:790 +10nm/-15nm 3-3.马达 Motor 3-3-1.主轴马达:直流马达:RF-400CA-12265 ×1 只(MABUCHI) Spindle motor:DC motor :RF-400CA-12265 ×1 unit(MABUCHI) 3-3-2.进给马达: FF-050SH-11190×1 只(MABUCHI) Sled motor: FF-050SH-11190×1 unit(MABUCHI) 3-3-3.加载马达:FF-050SH-11190×1 只(MABUCHI) Loading motor:FF-050SH-11190×1...
