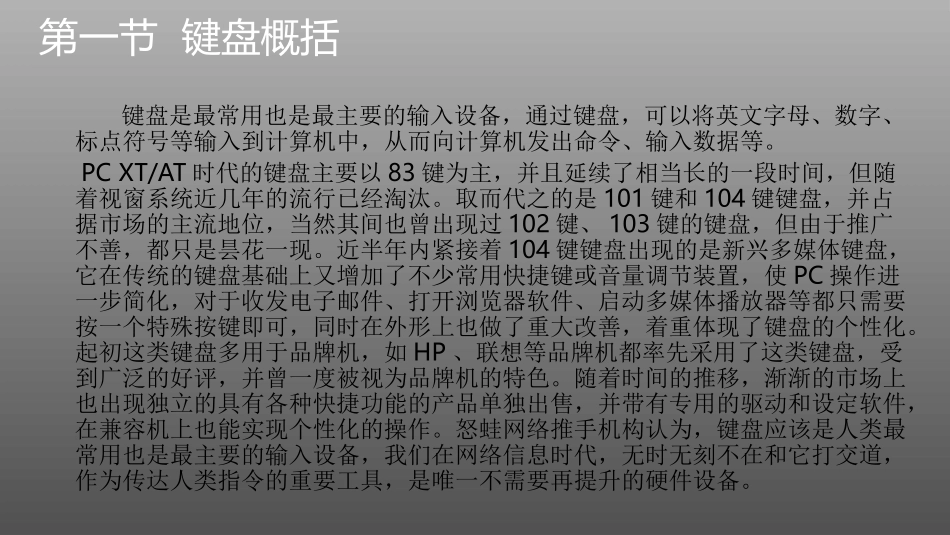

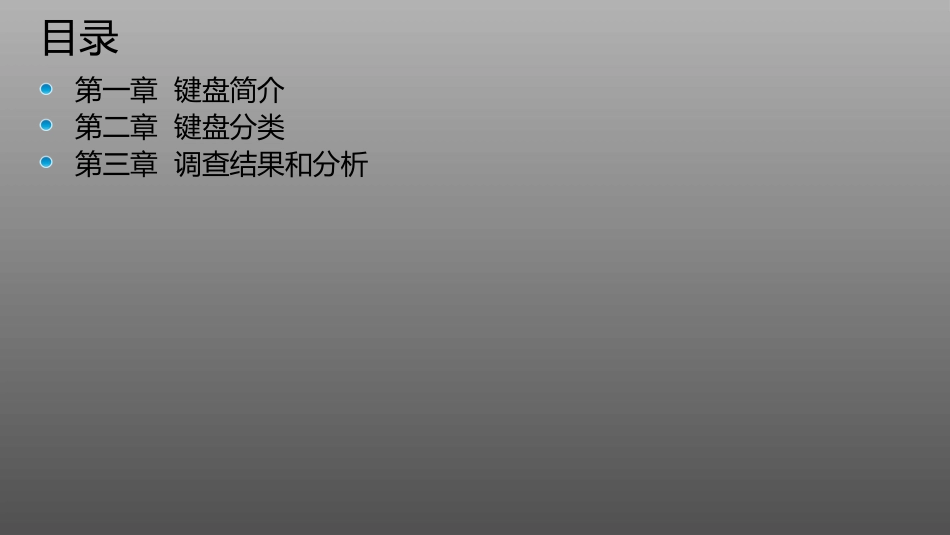

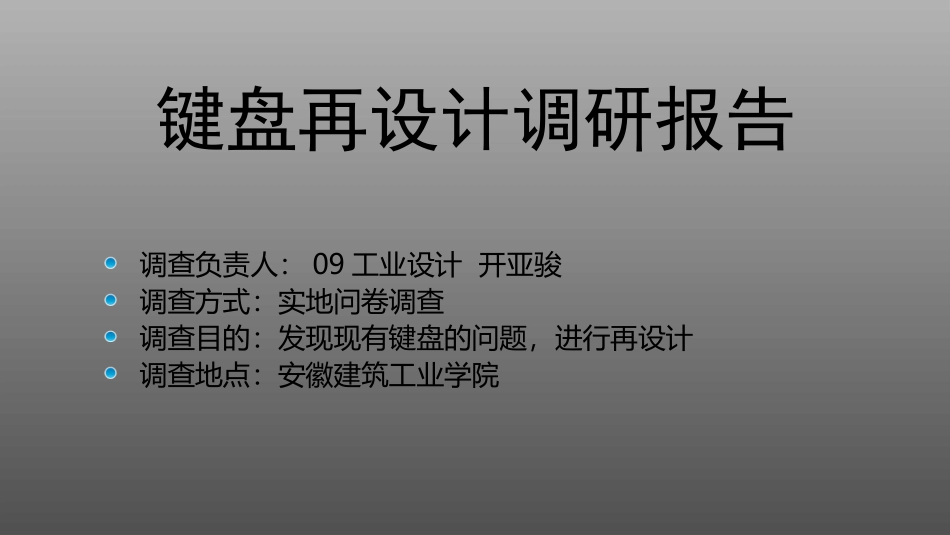

键盘再设计调研报告调查负责人：09工业设计开亚骏调查方式：实地问卷调查调查目的：发现现有键盘的问题，进行再设计调查地点：安徽建筑工业学院目录第一章键盘简介第二章键盘分类第三章调查结果和分析键盘是最常用也是最主要的输入设备，通过键盘，可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。PCXT/AT时代的键盘主要以83键为主，并且延续了相当长的一段时间，但随着视窗系统近几年的流行已经淘汰。取而代之的是101键和104键键盘，并占据市场的主流地位，当然其间也曾出现过102键、103键的键盘，但由于推广不善，都只是昙花一现。近半年内紧接着104键键盘出现的是新兴多媒体键盘，它在传统的键盘基础上又增加了不少常用快捷键或音量调节装置，使PC操作进一步简化，对于收发电子邮件、打开浏览器软件、启动多媒体播放器等都只需要按一个特殊按键即可，同时在外形上也做了重大改善，着重体现了键盘的个性化。起初这类键盘多用于品牌机，如HP、联想等品牌机都率先采用了这类键盘，受到广泛的好评，并曾一度被视为品牌机的特色。随着时间的推移，渐渐的市场上也出现独立的具有各种快捷功能的产品单独出售，并带有专用的驱动和设定软件，在兼容机上也能实现个性化的操作。怒蛙网络推手机构认为，键盘应该是人类最常用也是最主要的输入设备，我们在网络信息时代，无时无刻不在和它打交道，作为传达人类指令的重要工具，是唯一不需要再提升的硬件设备。第一节键盘概括第二节键盘的工作原理随着IBMPC机的发展，键盘也分为XT,AT,PS/2键盘以至于后来的USB键盘.PC系列机使用的键盘有83键、84键、101键、102键和104键等多种。XT和AT机的标准键盘分别为83键和84键，而286机以上微机的键盘则普遍使用101键、102键或104键。83键键盘是最早使用的一种PC机键盘，其键号与扫描码是一致的。这个扫描码被直接发送到主机箱并转换为ASCII码；随着高档PC机的出现，键盘功能和按键数目得到了扩充，键盘排列也发生了变化，产生的扫描码与83键键盘的扫描码不同。为了保持PC系列微机的向上兼容性，需将84/101/102/104键键盘的扫描码转换为83键键盘的扫描码，一般将前者叫作行列位置扫描码，而将后者称为系统扫描码。显然，对于83键键盘，这两种扫描码是相同的。键盘是由一组排列成矩阵方式的按键开关组成，通常有编码键盘和非编码键盘两种类型，IBM系列个人微型计算机的键盘属于非编码类型。微机键盘主要由单片机、译码器和键开关矩阵三大部分组成。其中单片机采用了INTEL8048单片微处理器控制，这是一个40引脚的芯片，内部集成了8位CPU、1024×8位的ROM、64×8位的RAM、8位的定时器／计数器等器件。由于键盘排列成矩阵格式，被按键的识别和行列位置扫描码的产生，是由键盘内部的单片机通过译码器来实现的。单片机在周期性扫描行、列的同时，读回扫描信号线结果，判断是否有键按下，并计算按键的位置以获得扫描码。当有键按下时，键盘分两次将位置扫描码发送到键盘接口；按下一次，叫接通扫描码；释放时再发一次，叫断开扫描码。因此可以用硬件或软件的方法对键盘的行、列分别进行扫视，去查找按下的键，输出扫描位置码，通过查表转换为ASCII码返回。是与主机箱分开的一个独立装置，通过一根5芯电缆与主机箱连接，系统主板上的键盘接口按照键盘代码串行传送的应答约定，接受键盘发送来的扫描码；键盘在扫描过程中，7位计数器循环计数。当高5位(D6一D2)状态为全“0”时，经译码器在O列线上输出一个“0”,其余均为“1”；而计数器的低二位(D1D0)通过4选1多路键盘选择器控制0—3行的扫描。计数器计一个数则扫描一行，计4个数全部行线扫描一遍，同时由计数器内部向D2进位，使另一列线1变低，行线再扫描一遍。只要没有键按下，多路选择器就一直输出高电平，则时钟一直使计数器循环计数，对键盘轮番扫描。当有一个键被按下时，若扫描到该键所在的行和列时，多路选择器就会输出一个低电平，去封锁时钟门，使计数器停止计数。这时计数器输出的数据就是被按键的位置码(即扫描码)。8048利用程序读取这个键码后，在最高位添上一个“O”，组成一个字节的数据，然后从P22引脚以串行...
