脚手架标准图片VIP免费

脚手架标准图片_第1页
1/13
脚手架标准图片_第2页
2/13
脚手架标准图片_第3页
3/13

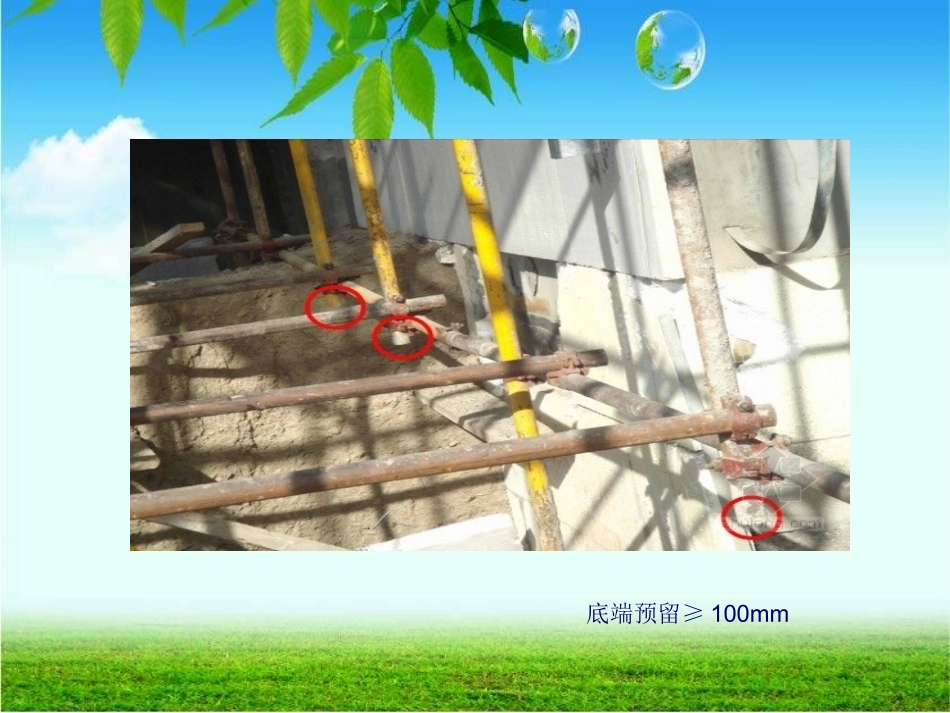

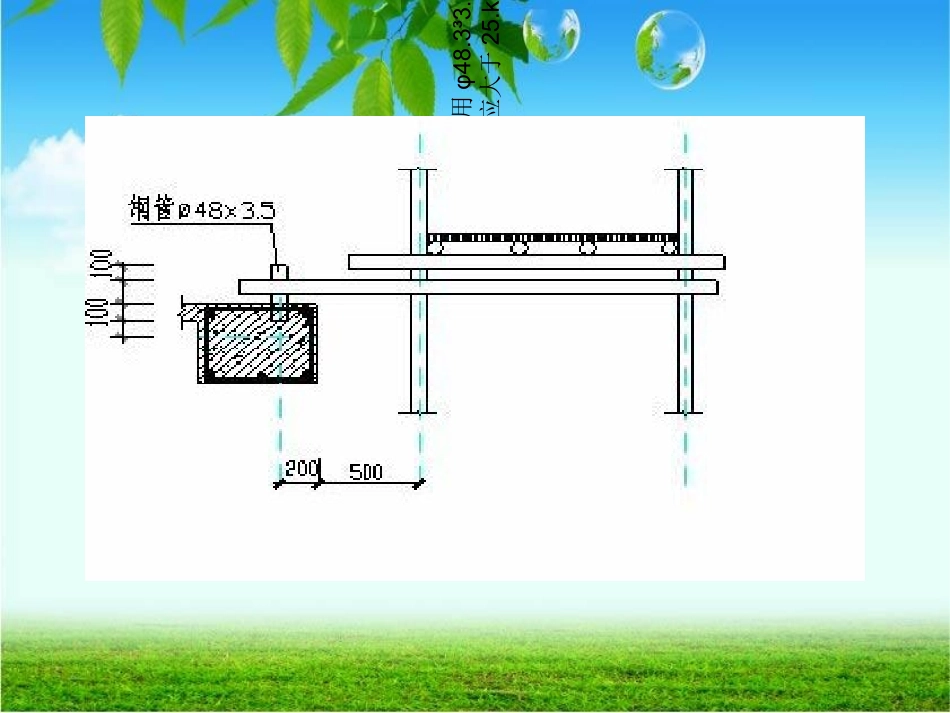

3.1.2脚手架钢管宜采用φ48.3³3.6钢管。每根钢管的最大质量不应大于25.kg。底端预留≥100mm7.3.3底座安放应符合下列规定:1底座、垫板均应准确地放在定位线上;2垫板宜采用长度不少于2跨、厚度不小于50mm宽度不小于200mm的木垫板。3.4.1可调托撑螺杆外径不得小于36mm3.4.2可调托撑的螺杆与支架托板焊接应牢固,焊缝高度不得小于6mm;可调托撑螺杆与螺母旋合长度不得少于5扣,螺母厚度不得小于30mm。3.4.3可调托撑受压承载力设计值不应小于40kN,支托板厚不应小于5mm。6.2.3主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。条厚度应为20~30mm。
