人工挖孔桩锁口护壁施工技术交底

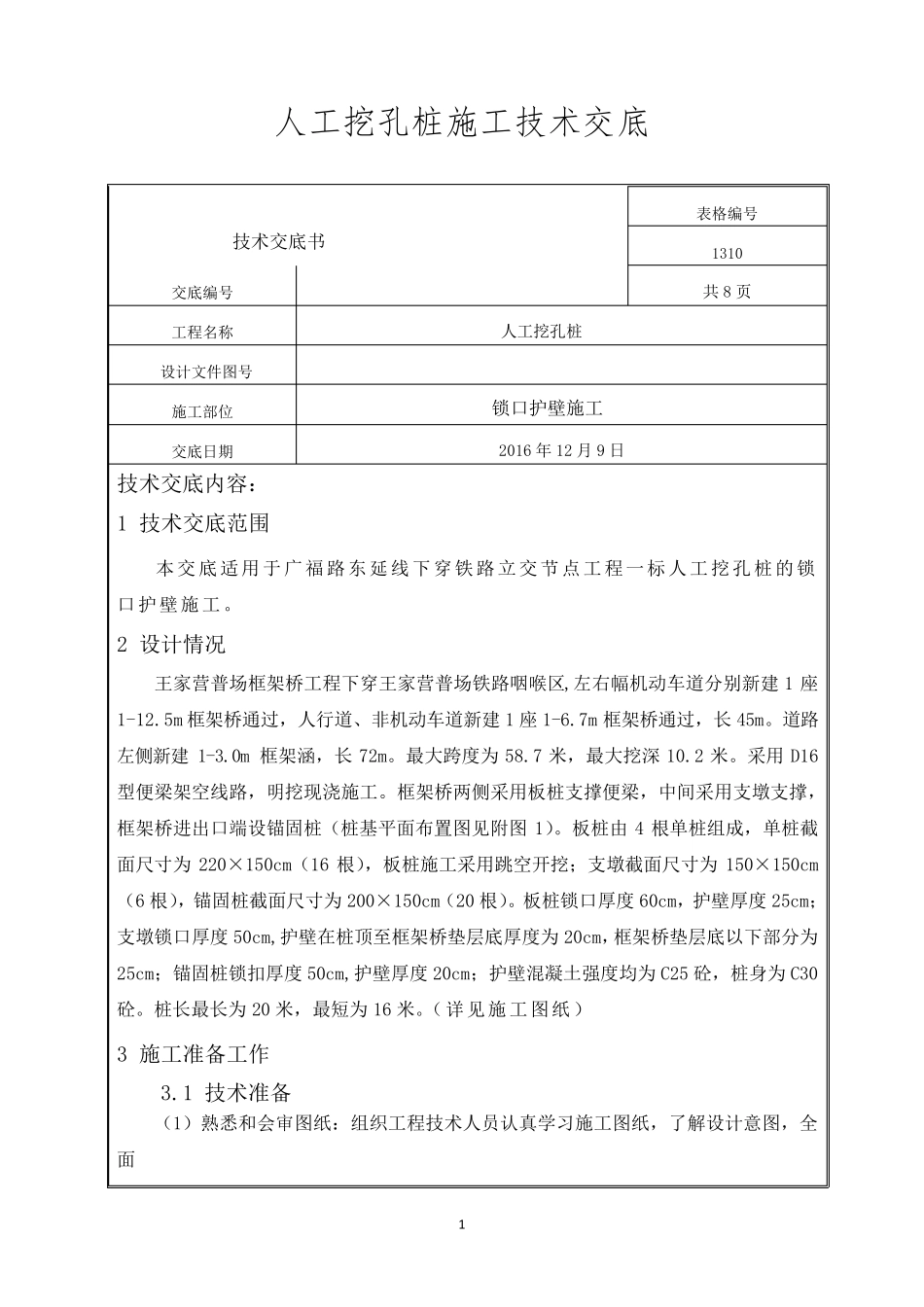

人工挖孔桩锁口护壁施工技术交底_第1页
1/10

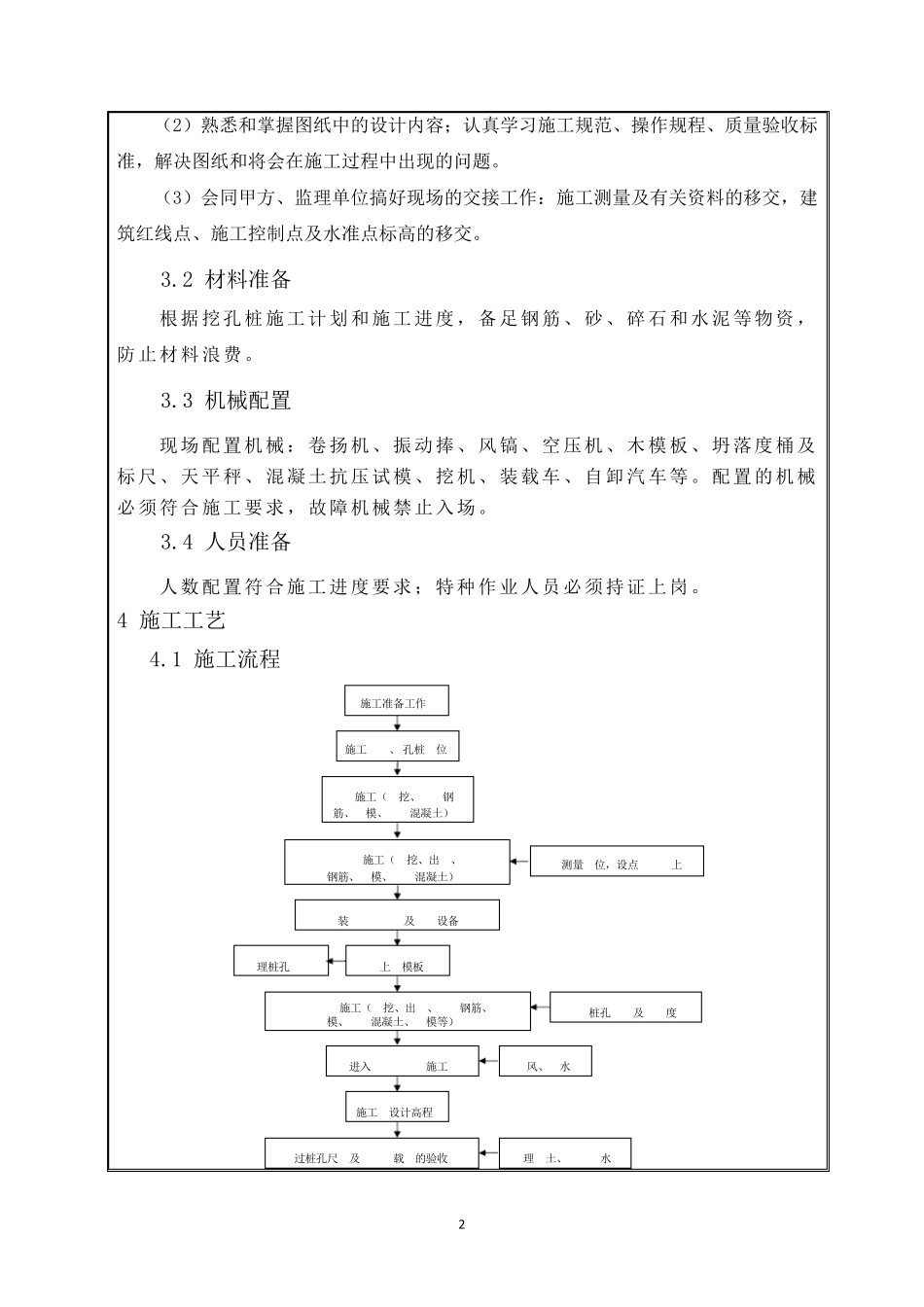

人工挖孔桩锁口护壁施工技术交底_第2页
2/10

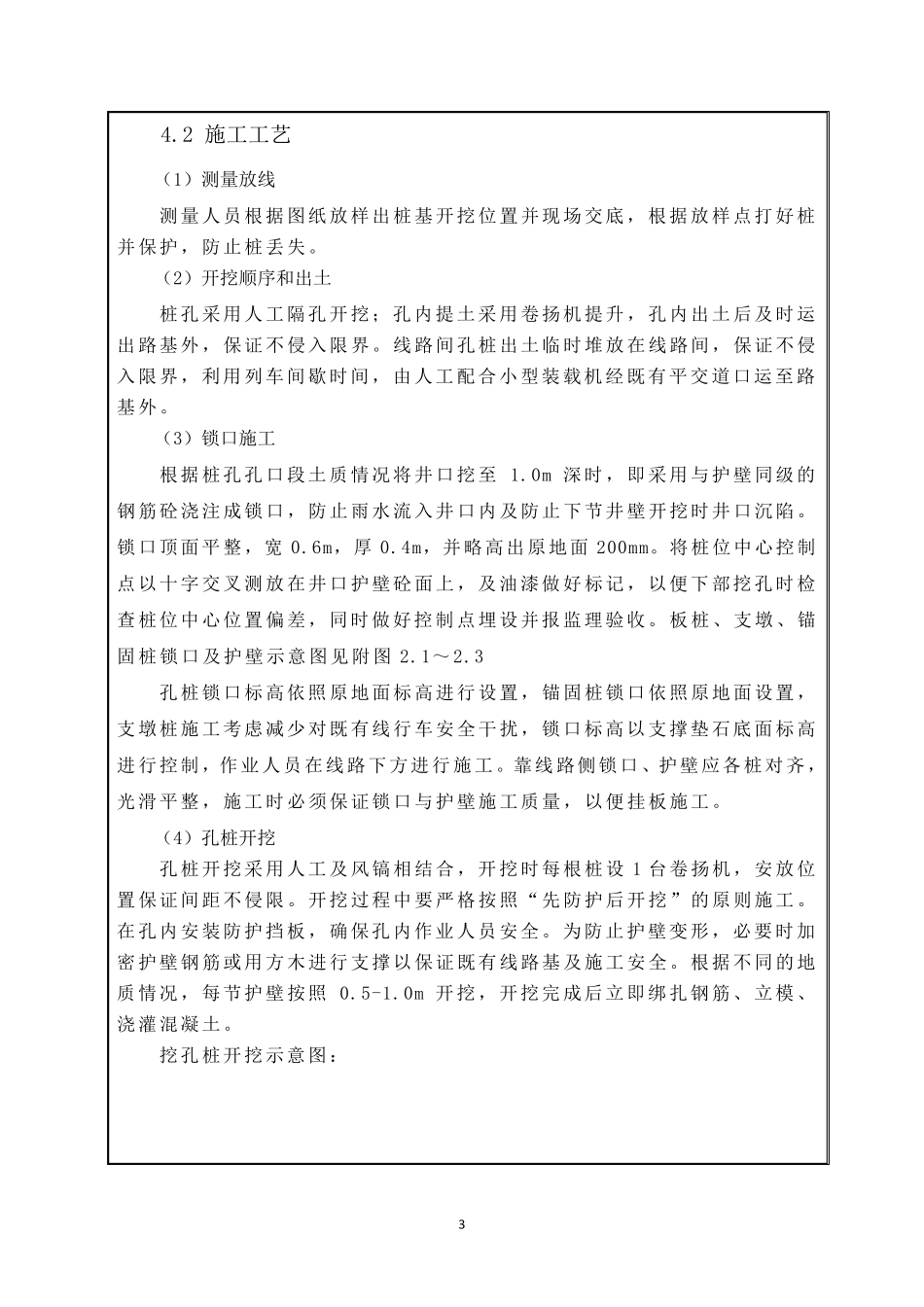

人工挖孔桩锁口护壁施工技术交底_第3页
3/10
1 人工挖孔桩施工技术交底 技 术 交 底 书 表 格 编 号 1310 交 底 编 号 共 8 页 工 程 名 称 人 工 挖 孔 桩 设 计 文 件 图 号 施 工 部 位 锁 口 护 壁 施 工 交 底 日 期 2016 年 12 月 9 日 技 术 交 底 内 容 : 1 技 术 交 底 范 围 本 交 底 适 用 于 广 福 路 东 延 线 下 穿 铁 路 立 交 节 点 工 程 一 标 人 工 挖 孔 桩 的 锁口 护 壁 施 工 。 2 设 计 情 况 王 家 营 普 场 框 架 桥 工 程 下 穿 王 家 营 普 场 铁 路 咽 喉 区 ,左 右 幅 机 动 车 道 分 别 新 建 1 座1-12.5m 框 架 桥 通 过 , 人 行 道 、 非 机 动 车 道 新 建 1 座 1-6.7m 框 架 桥 通 过 , 长 45m。 道 路左 侧 新 建1-3.0m 框 架 涵 , 长72m。 最 大 跨 度 为58.7 米 , 最 大 挖 深10.2 米 。 采 用D16型 便 梁 架 空 线 路 , 明 挖 现 浇 施 工 。 框 架 桥 两 侧 采 用 板 桩 支 撑 便 梁 , 中 间 采 用 支 墩 支 撑 ,框 架 桥 进 出 口 端 设 锚 固 桩 ( 桩 基 平 面 布 置 图 见 附图1)。 板 桩 由4 根单桩 组成, 单桩 截面 尺寸为220×150cm( 16 根), 板 桩 施 工 采 用 跳空 开挖 ;支 墩 截面 尺寸为150×150cm( 6 根), 锚 固 桩 截面 尺寸为 200×150cm( 20 根)。 板 桩 锁 口 厚度 60cm, 护 壁 厚度 25cm;支 墩 锁 口 厚度 50cm,护 壁 在桩 顶至框 架 桥 垫层底 厚度 为 20cm, 框 架 桥 垫层底 以下 部 分 为25cm;锚 固 桩 锁 扣厚度 50cm,护 壁 厚度 20cm;护 壁 混凝土强度 均为 C25 砼, 桩 身为 C30砼。 桩 长 最 长 为 20 米 , 最 短为 16 米 。( 详见 施 工 图 纸) 3 施 工 准 备 工 作 3.1 技 术 准 备 ( 1)熟 悉 和 会 审 图 纸: 组织 工 程 技 术 人 员 认 真 学 习 施 工 图 纸, 了 解 设 计 意 图 , 全面 2 (2)熟悉和掌握图纸中的设计内容;认真学习施工规范、操作规程、质量验收标准,解决图纸和将会在施工过程中出现的问题。 (3)会同甲方、监理单位搞好现场的交接工作:...
