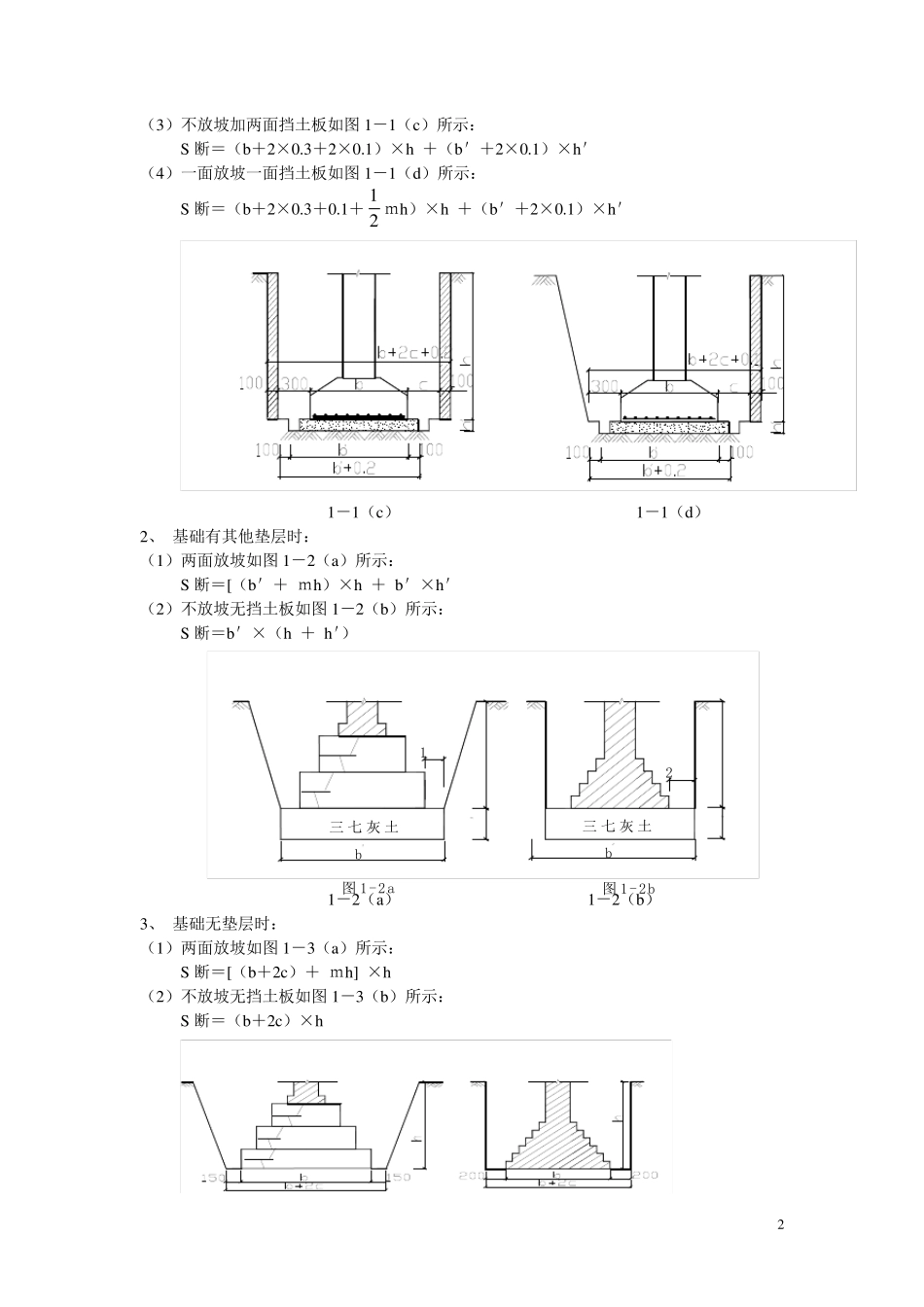

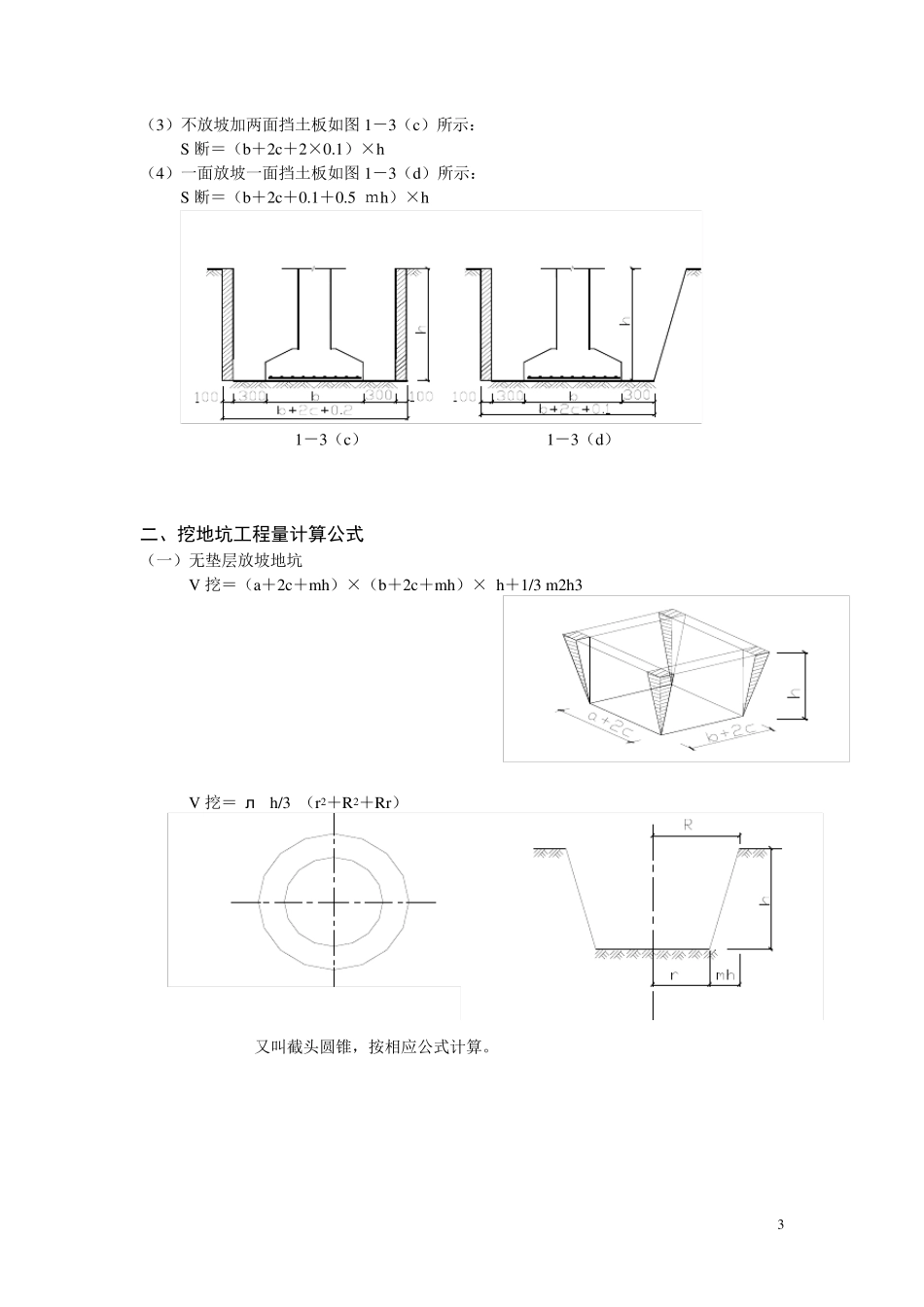

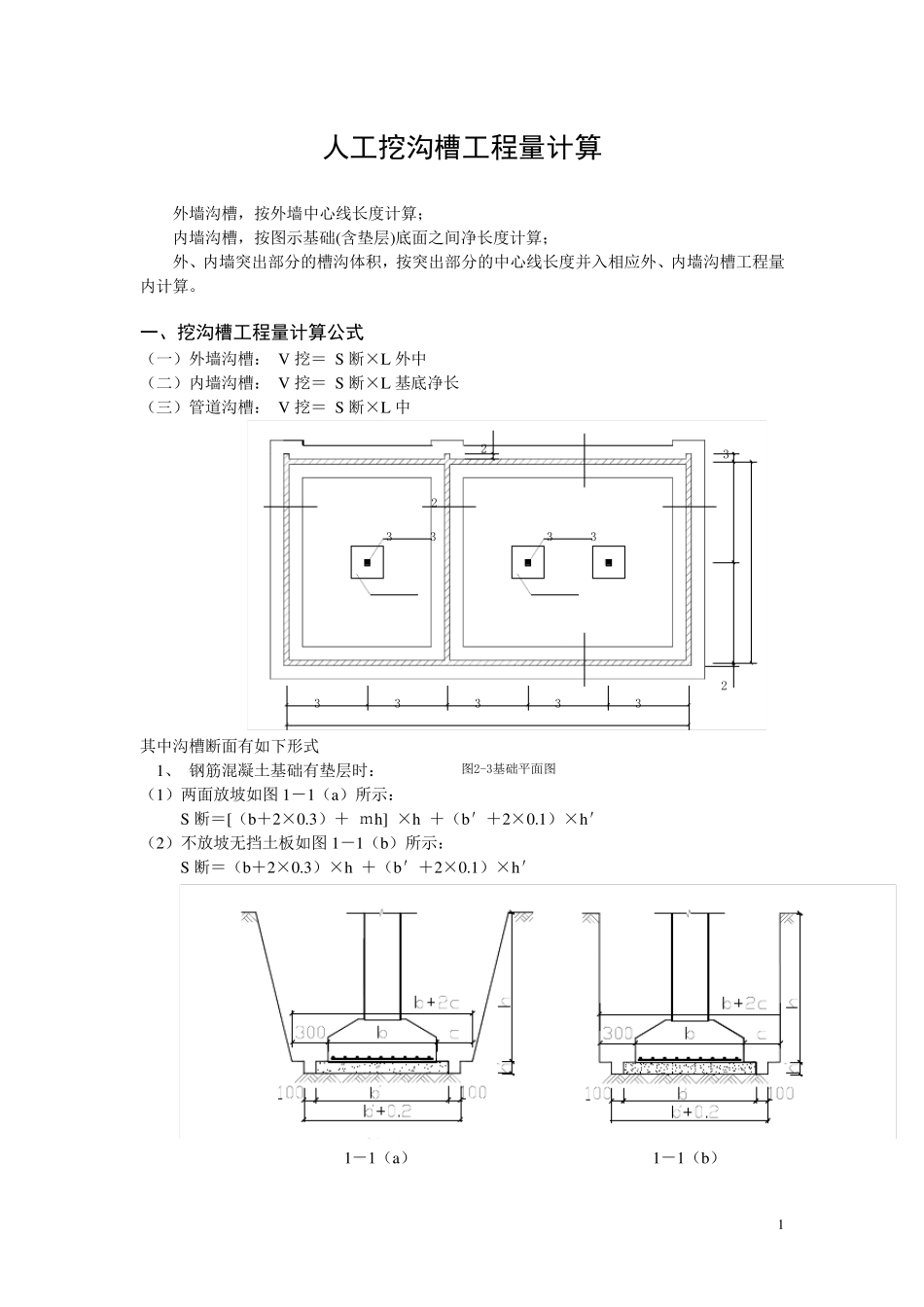

1 人工挖沟槽工程量计算 外墙沟槽，按外墙中心线长度计算； 内墙沟槽，按图示基础(含垫层)底面之间净长度计算； 外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。 一、挖沟槽工程量计算公式 （一）外墙沟槽： V 挖＝ S 断×L 外中 （二）内墙沟槽： V 挖＝ S 断×L 基底净长 （三）管道沟槽： V 挖＝ S 断×L 中 3600360036003600360045004500180001209000300*300300*300J2J1J1J1J1图2-3基础平面图 ZJZJ240360 其中沟槽断面有如下形式 1、 钢筋混凝土基础有垫层时： （1）两面放坡如图1－1（a）所示： S 断＝[（b＋2×0.3）＋ ｍh] ×h ＋（b＇＋2×0.1）×h＇ （2）不放坡无挡土板如图1－1（b）所示： S 断＝（b＋2×0.3）×h ＋（b＇＋2×0.1）×h＇ 1－1（a） 1－1（b） 2 （3）不放坡加两面挡土板如图1－1（c）所示： S 断＝（b＋2×0.3＋2×0.1）×h ＋（b＇＋2×0.1）×h＇ （4）一面放坡一面挡土板如图1－1（d）所示： S 断＝（b＋2×0.3＋0.1＋21ｍh）×h ＋（b＇＋2×0.1）×h＇ 1－1（c） 1－1（d） 2、 基础有其他垫层时： （1）两面放坡如图1－2（a）所示： S 断＝[（b＇＋ ｍh）×h ＋ b＇×h＇ （2）不放坡无挡土板如图1－2（b）所示： S 断＝b＇×（h ＋ h＇） 三 七 灰 土b图1-2b图1-2ab三 七 灰 土hh150200hh 1－2（a） 1－2（b） 3、 基础无垫层时： （1）两面放坡如图1－3（a）所示： S 断＝[（b＋2c）＋ ｍh] ×h （2）不放坡无挡土板如图1－3（b）所示： S 断＝（b＋2c）×h 3 （3）不放坡加两面挡土板如图1－3（c）所示： S 断＝（b＋2c＋2×0.1）×h （4）一面放坡一面挡土板如图1－3（d）所示： S 断＝（b＋2c＋0.1＋0.5 ｍh）×h 1－3（c） 1－3（d） 二、挖地坑工程量计算公式 （一）无垫层放坡地坑 V 挖＝（a＋2c＋mh）×（b＋2c＋mh）× h＋1/3 m2h3 V 挖＝ л h/3 （r2＋R2＋Rr） 又叫截头圆锥，按相应公式计算。 4 基础大样图（含 土 方 放 坡 ）-0 .03例1-2 ：某工程如图1—6、1—7 所示，土质为坚土，试计算条形基础土石方工程量，确定定额项目。 图1—6 基础平面图 图1—7 解：1)开挖深度: H=0.7+0.35+0.35+0.35+0.15=1.90m 2)放坡深度： h=1.9-0.15=1.75m >1.70m 所以需要放坡。 3)沟槽断面积： S= [1.54×0.15＋(1.54＋0.3×1.75)×1...
