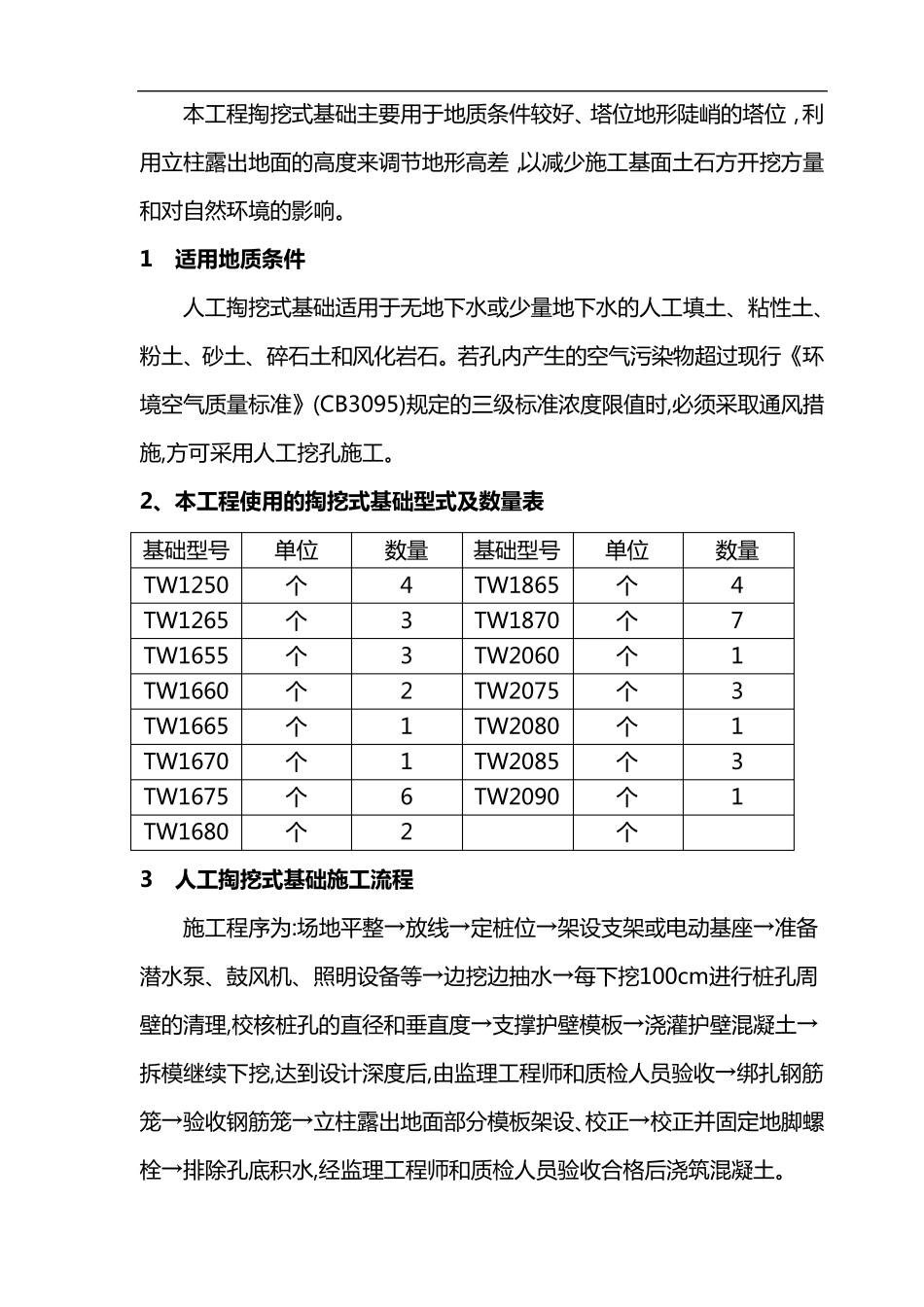

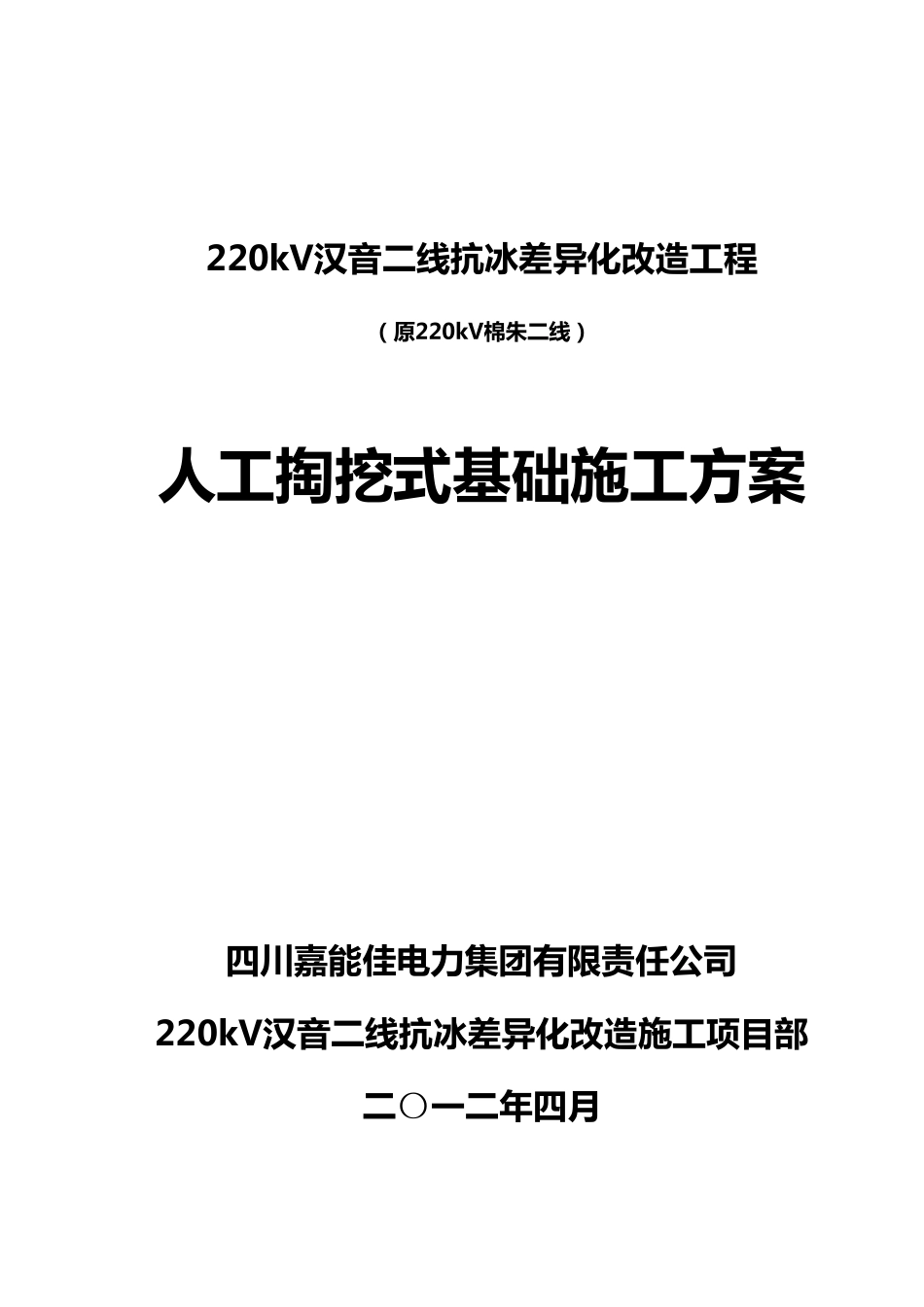

220kV汉 音 二 线 抗 冰 差 异 化 改 造 工 程 （ 原 220kV棉 朱 二 线 ） 人 工 掏 挖 式 基 础 施 工 方 案 四 川 嘉 能 佳 电 力 集 团 有 限 责 任 公 司 220kV汉 音 二 线 抗 冰 差 异 化 改 造 施 工 项 目 部 二 〇一二 年四 月 本 工 程 掏 挖 式 基 础 主 要 用 于 地 质 条 件 较 好 、 塔 位 地 形 陡 峭 的 塔 位 ， 利用 立 柱 露 出 地 面 的 高 度 来 调 节 地 形 高 差 ，以 减 少 施 工 基 面 土 石 方 开 挖 方 量和 对 自 然 环 境 的 影 响 。 1 适 用 地 质 条 件 人 工 掏 挖 式 基 础 适 用 于 无 地 下 水 或 少 量 地 下 水 的 人 工 填 土 、 粘 性 土 、粉 土 、 砂 土 、 碎 石 土 和 风 化 岩 石 。 若 孔 内 产 生 的 空 气 污 染 物 超 过 现 行 《 环境 空 气 质 量 标 准 》 (CB3095)规 定 的 三 级 标 准 浓 度 限 值 时 ,必 须 采 取 通 风 措施 ,方 可 采 用 人 工 挖 孔 施 工 。 2、本工程使用 的掏挖式基础型式及数量表 基 础 型 号 单 位 数 量 基 础 型 号 单 位 数 量 TW1250 个 4 TW1865 个 4 TW1265 个 3 TW1870 个 7 TW1655 个 3 TW2060 个 1 TW1660 个 2 TW2075 个 3 TW1665 个 1 TW2080 个 1 TW1670 个 1 TW2085 个 3 TW1675 个 6 TW2090 个 1 TW1680 个 2 个 3 人工掏挖式基础施工流程 施 工 程 序 为 :场 地 平 整 →放线→定 桩位 →架设支架或 电动基 座→准 备潜水 泵、 鼓风 机 、 照 明 设备等 →边 挖 边 抽 水 →每 下 挖 100cm进 行 桩孔 周壁 的 清 理 ,校 核 桩孔 的 直 径 和 垂 直 度 →支撑 护 壁 模 板 →浇 灌 护 壁 混 凝 土 →拆 模 继 续 下 挖 ,达 到 设计 深 度 后 ,由 监 理 工 程 师 和 质 检 人 员 验 收 →绑 扎 钢 筋笼 →验 收 钢 筋 笼 →立 柱 露 出 地 面 部 分 模 板 架设、校 正 →校 正 并 固 定 地 脚 螺栓 →排 除 孔 底 积 水 ,经 监 理 工 程 师 和 质 检 人 员 验 收 合 格 后 浇 ...
