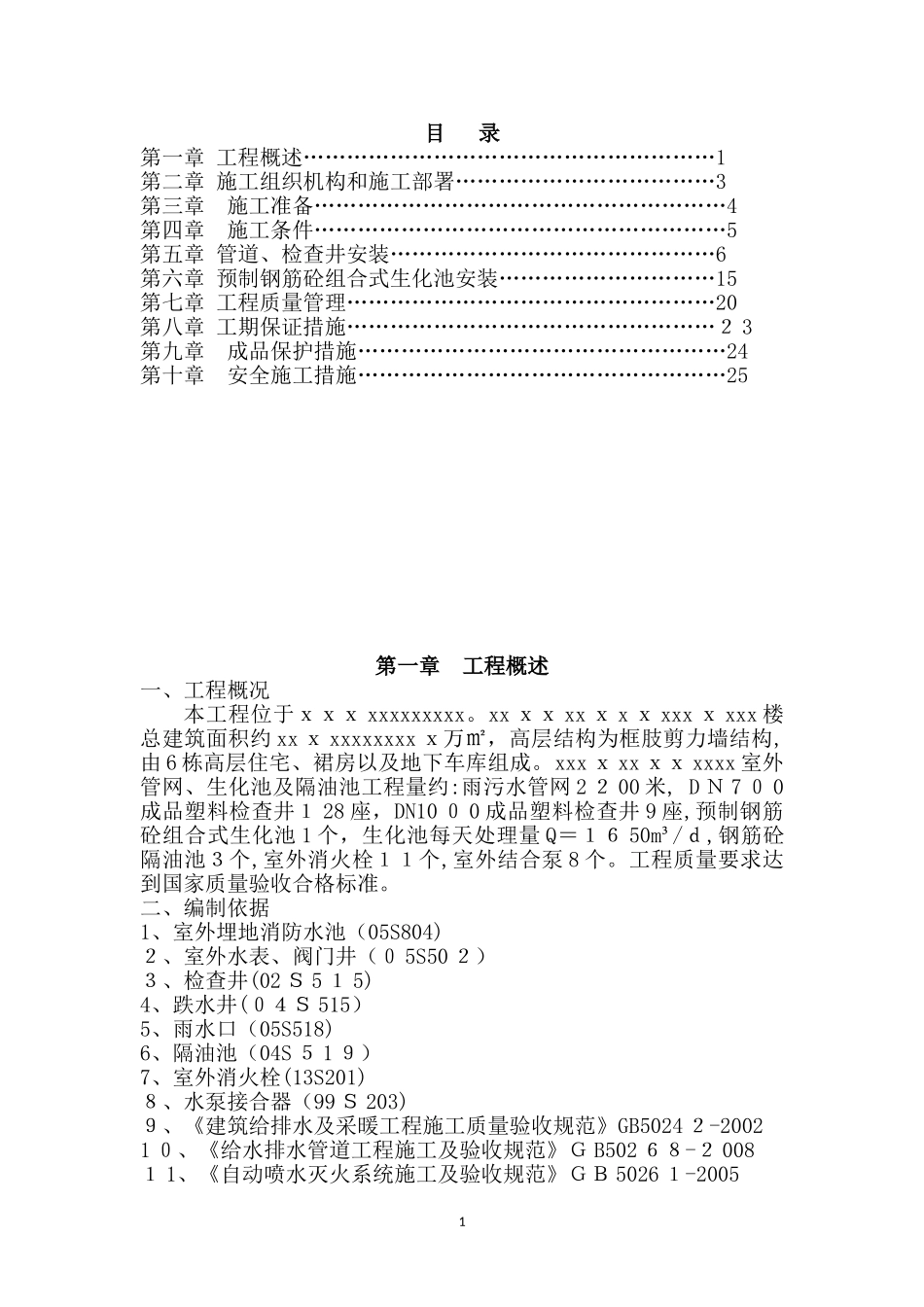

目录第一章工程概述…………………………………………………1第二章施工组织机构和施工部署………………………………3第三章施工准备…………………………………………………4第四章施工条件…………………………………………………5第五章管道、检查井安装………………………………………6第六章预制钢筋砼组合式生化池安装…………………………15第七章工程质量管理……………………………………………20第八章工期保证措施……………………………………………２3第九章成品保护措施……………………………………………24第十章安全施工措施……………………………………………25第一章工程概述一、工程概况本工程位于ｘｘｘxxxxxxxxx。xxｘｘxxｘxｘxxxｘxxx楼总建筑面积约xxｘxxxxxxxxｘ万㎡，高层结构为框肢剪力墙结构,由6栋高层住宅、裙房以及地下车库组成。xxxｘxxｘｘxxxx室外管网、生化池及隔油池工程量约:雨污水管网2２00米,DＮ7０0成品塑料检查井１28座，DN10０0成品塑料检查井9座,预制钢筋砼组合式生化池1个，生化池每天处理量Q＝１６50m³/ｄ,钢筋砼隔油池３个,室外消火栓１１个,室外结合泵8个。工程质量要求达到国家质量验收合格标准。二、编制依据1、室外埋地消防水池（05S804)２、室外水表、阀门井（０5S50２）３、检查井(02Ｓ5１5)4、跌水井(０４Ｓ515）5、雨水口（05S518)6、隔油池（04S５1９）7、室外消火栓(13S201)８、水泵接合器（99Ｓ203)９、《建筑给排水及采暖工程施工质量验收规范》GB5024２-20021０、《给水排水管道工程施工及验收规范》ＧB502６８-２008１1、《自动喷水灭火系统施工及验收规范》ＧＢ5026１-2005112、强制性标准条文１3、设计图纸及施工组织设计三、工程特点及自然条件1、本工程自然条件及地质条件较复杂，场地为山地，呈阶梯形布置。2、ｘxxxxｘxxx住宅部分只有1个1#生化池,位于xｘxxxxxxxxｘxｘ楼处面积较大，日处理量１6５0立方米，所辖栋号ｘxxxxｘxxxｘxxxxxｘｘxｘxｘxxxxxxxxxｘｘxxxｘ为预制钢筋混凝土组合式成品安装,施工周期长涉及工种多,在施工中应作为重点控制。３、管网部分，雨污水管网沿着小区道路布置最后排入小区外市政管网。４、由于本工程工期短，必须在各栋室内安装和装修未完成前穿插施工，这对施工组织协调能力提出了更高要求，也要求管网办公室管理人员必须在施工前协调好各栋号及各工种的施工安排和提前进场所需要的材料。每段管沟施工特别是穿过临时道路的管道施工必须在不影响其他工种作业的基础上进行施工。5、施工中必须与各部门相互协调,合理布局,统筹安排。6、施工中应加大技术投入力度,科学地组织,精心施工，合理安排，科学管理。７、工期短，质量高,根据业主要求和场地现场情况,需加强人力,物力和财力的投入。８、该工程全部采用机械开挖的方式进行。9、施工区域内沟槽地下水和雨水集水,采用集水坑降水处理。1０、雨污水管的断面施工严格按照《xxxｘ市下水道图集》和图集0２S515，04S51９严格执行。第二章施工组织机构和施工部署第一节组织机构在业主和监理领导和协作下，组织有针对性的专业施工人员，合理安排施工工序,作业流程，控制施工进度、质量、安全、文明施工等施工环节。本工程组织机构流程图:若在施工过程中,工程项目有所调整,另行调整管理机构。第二节主要施工方案选择一、沟槽开挖与回填由于本工程土石方施工的特殊性,作业区内为回填土，沟槽开挖2项目经理生产总调度室总工办管网办公室设备班管网综合班以人工配合挖掘机的方式,遇石方不爆破。土方开挖采用１:0.５放坡的方式进行。沟槽的回填均采用人工回填,在雨污管以上1000mm采用细土回填,分层夯实，其压实度根据现场情况，穿越小区道路的地方应达到96﹪以上，管沟穿越绿化带和其他不承重部位,压实度可相对减少。施工过程中挖方区的土须全部外运,不能用于管沟回填;该部分管沟回填须借土回填。二、管道基础施工组团内雨污水管道的基础夯实后按1０0厚C20砼浇筑,机械振捣。三、安装施工雨污水采用双壁波纹管,根据沟槽的作业面和开挖深度,采用人工下管，人工稳管和接口处理。四、检查井、跌水井施工有部份要回填压实的部位,要求井不能伸出地...
