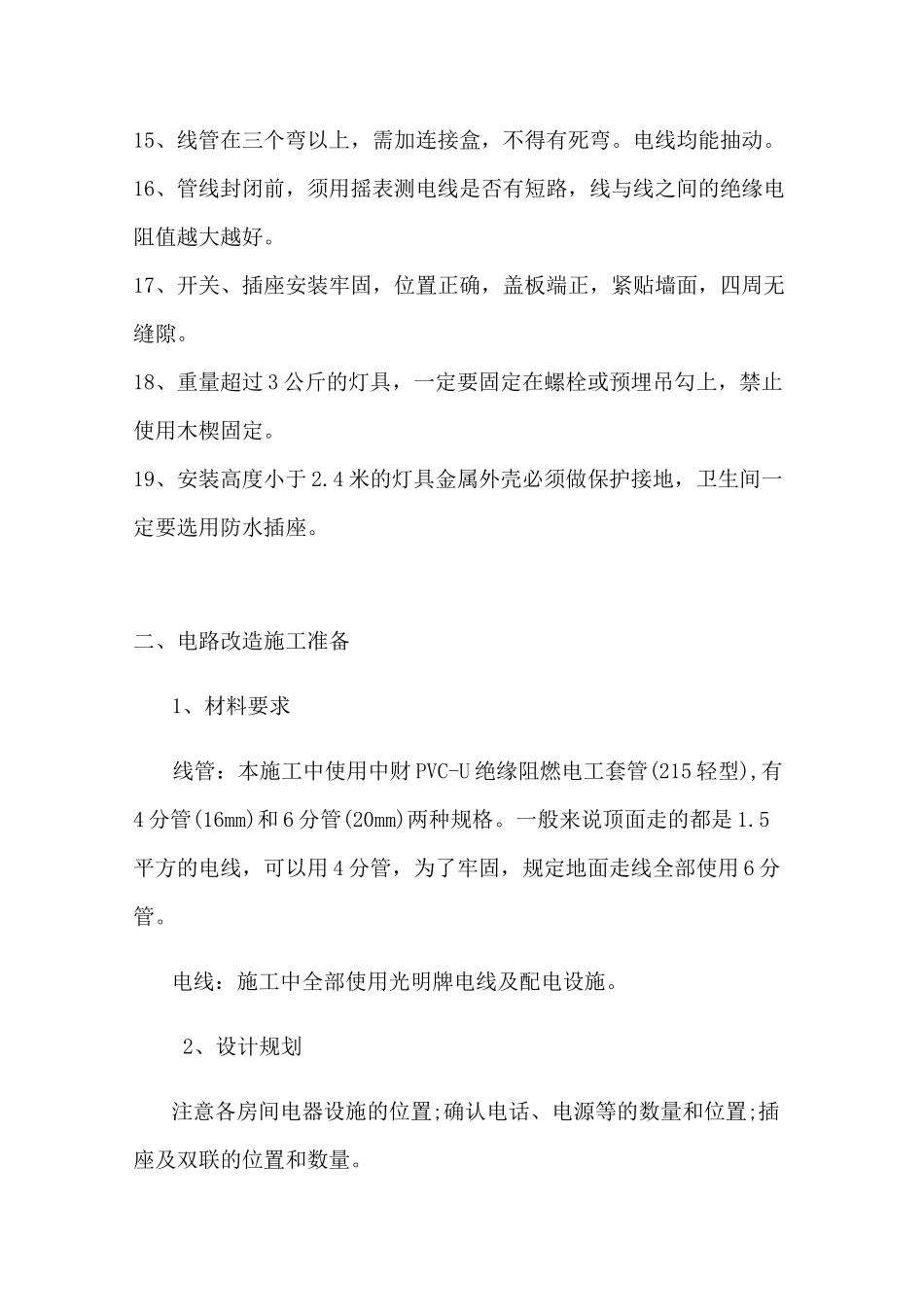

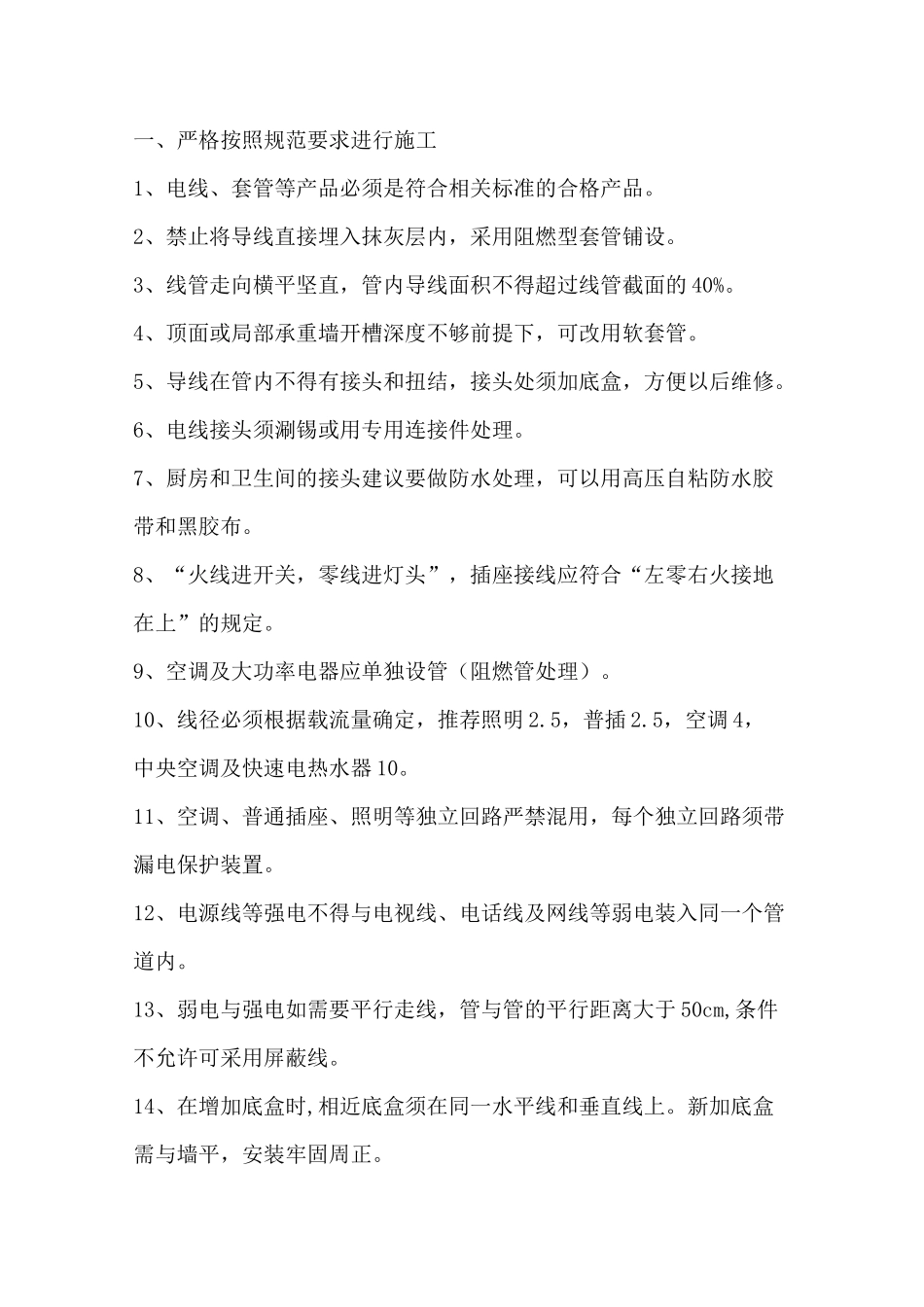

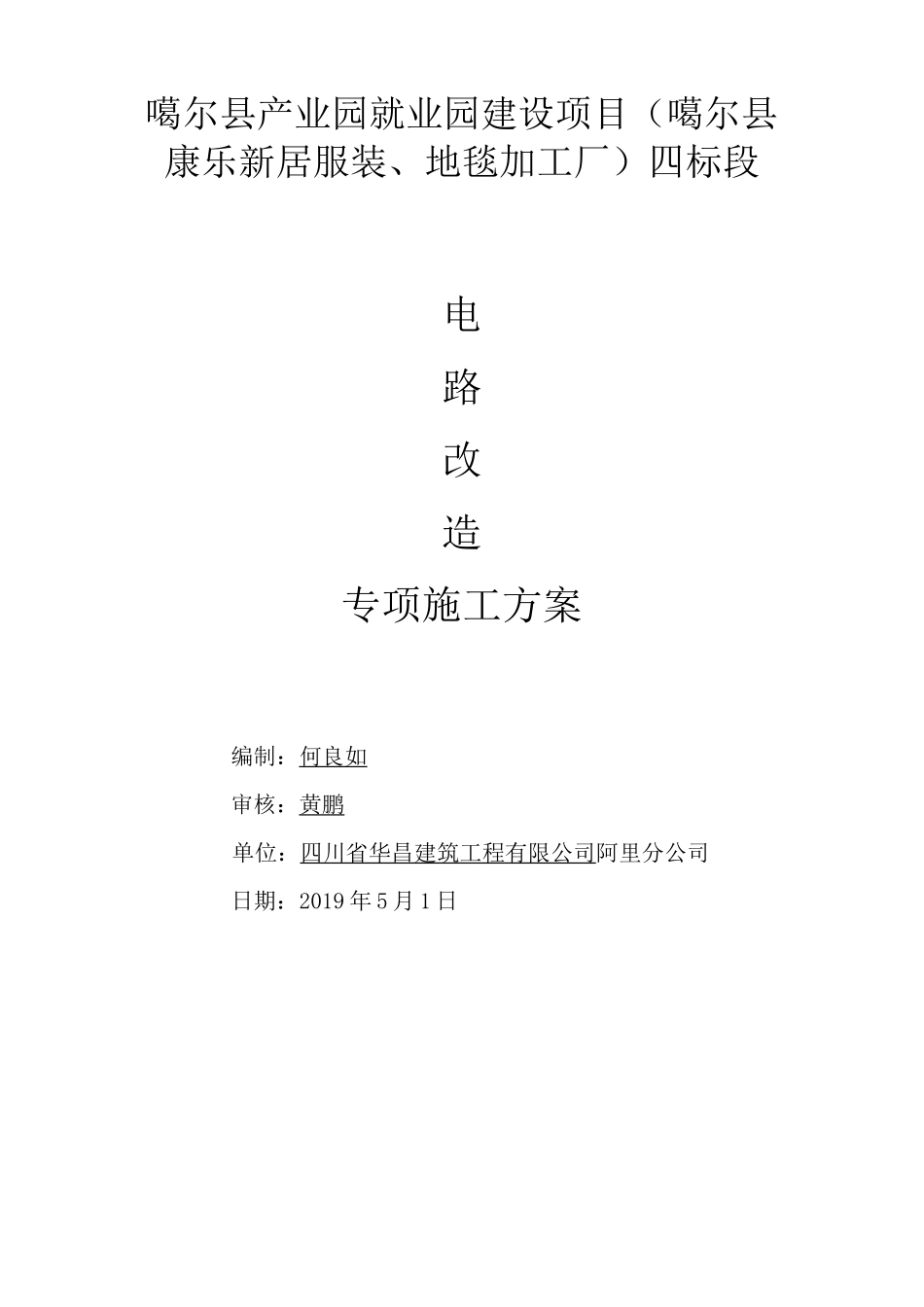

噶尔县产业园就业园建设项目（噶尔县康乐新居服装、地毯加工厂）四标段电路改造专项施工方案编制：何良如审核：黄鹏单位：四川省华昌建筑工程有限公司阿里分公司日期：2019 年 5 月 1 日一、严格按照规范要求进行施工1、电线、套管等产品必须是符合相关标准的合格产品。2、禁止将导线直接埋入抹灰层内，采用阻燃型套管铺设。3、线管走向横平坚直，管内导线面积不得超过线管截面的 40%。4、顶面或局部承重墙开槽深度不够前提下，可改用软套管。5、导线在管内不得有接头和扭结，接头处须加底盒，方便以后维修。6、电线接头须涮锡或用专用连接件处理。7、厨房和卫生间的接头建议要做防水处理，可以用高压自粘防水胶带和黑胶布。8、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。9、空调及大功率电器应单独设管（阻燃管处理）。10、线径必须根据载流量确定，推荐照明 2.5，普插 2.5，空调 4，中央空调及快速电热水器 10。11、空调、普通插座、照明等独立回路严禁混用，每个独立回路须带漏电保护装置。12、电源线等强电不得与电视线、电话线及网线等弱电装入同一个管道内。13、弱电与强电如需要平行走线，管与管的平行距离大于 50cm,条件不允许可采用屏蔽线。14、在增加底盒时,相近底盒须在同一水平线和垂直线上。新加底盒需与墙平，安装牢固周正。15、线管在三个弯以上，需加连接盒，不得有死弯。电线均能抽动。16、管线封闭前，须用摇表测电线是否有短路，线与线之间的绝缘电阻值越大越好。17、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。18、重量超过 3 公斤的灯具，一定要固定在螺栓或预埋吊勾上，禁止使用木楔固定。19、安装高度小于 2.4 米的灯具金属外壳必须做保护接地，卫生间一定要选用防水插座。二、电路改造施工准备1、材料要求线管：本施工中使用中财 PVC-U 绝缘阻燃电工套管(215 轻型),有4 分管(16mm)和 6 分管(20mm)两种规格。一般来说顶面走的都是 1.5平方的电线，可以用 4 分管，为了牢固，规定地面走线全部使用 6 分管。电线：施工中全部使用光明牌电线及配电设施。2、设计规划注意各房间电器设施的位置;确认电话、电源等的数量和位置;插座及双联的位置和数量。三、电路改造施工流程1、交底放线项目技术负责人要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度 50mm。放线要精确到位，无缺漏。2、拆除原有电线及开关插座将原有线管、电线、开...
