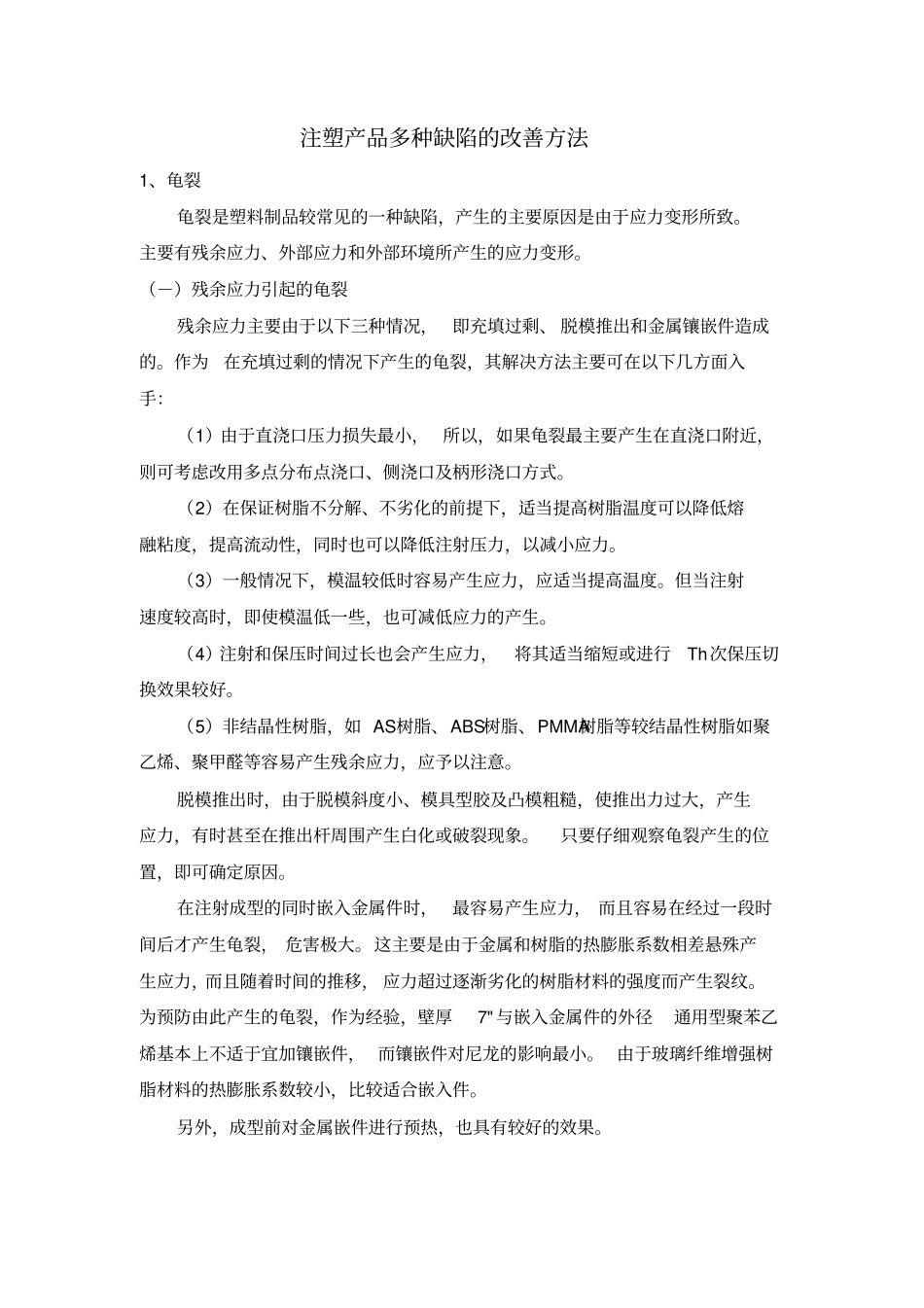

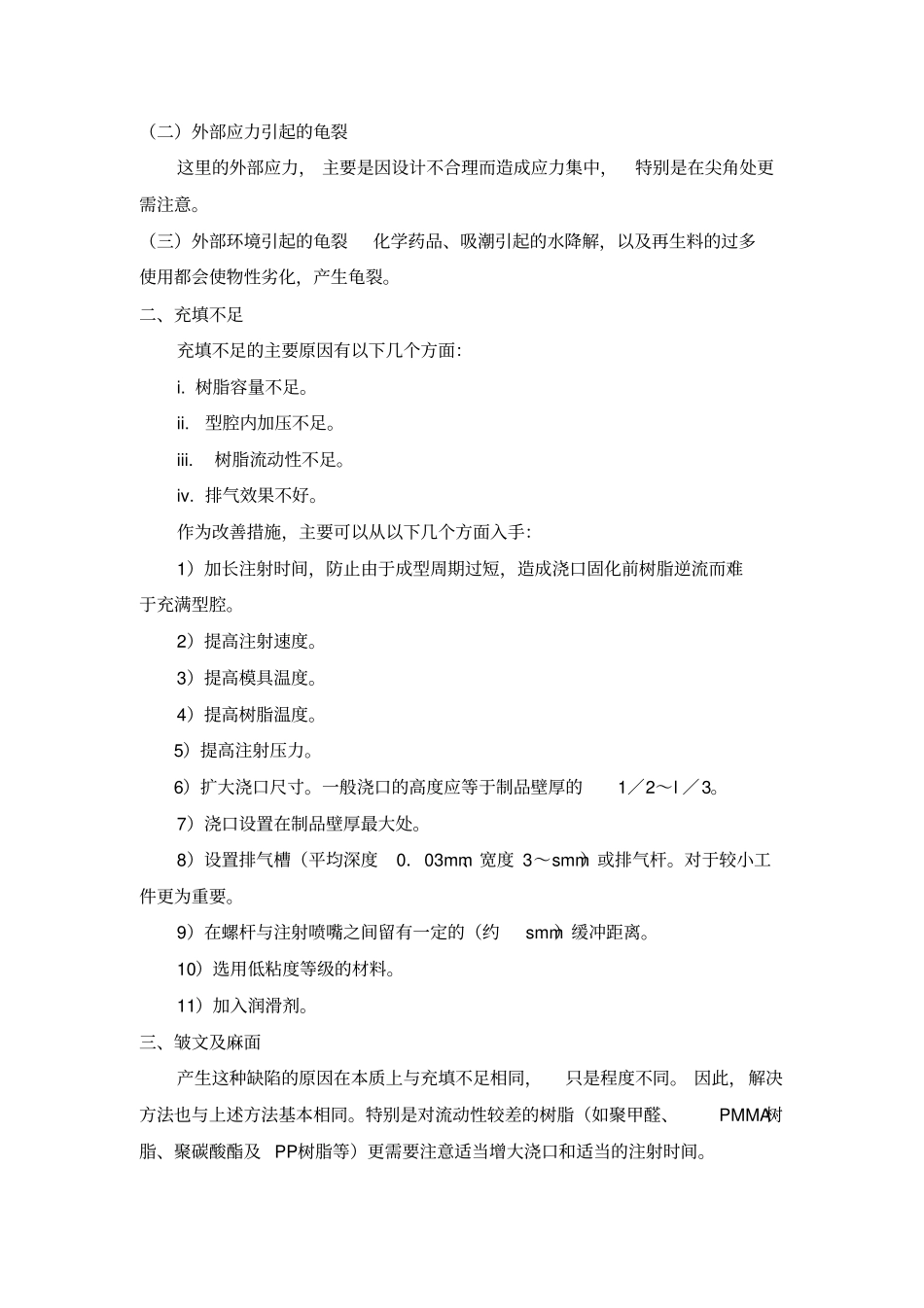

注塑产品多种缺陷的改善方法1、龟裂龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。（－）残余应力引起的龟裂残余应力主要由于以下三种情况，即充填过剩、 脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手：（1）由于直浇口压力损失最小， 所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。（2）在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。（3）一般情况下，模温较低时容易产生应力，应适当提高温度。但当注射速度较高时，即使模温低一些，也可减低应力的产生。（4）注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。（5）非结晶性树脂，如 AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。只要仔细观察龟裂产生的位置，即可确定原因。在注射成型的同时嵌入金属件时，最容易产生应力， 而且容易在经过一段时间后才产生龟裂， 危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移， 应力超过逐渐劣化的树脂材料的强度而产生裂纹。为预防由此产生的龟裂，作为经验，壁厚7"与嵌入金属件的外径通用型聚苯乙烯基本上不适于宜加镶嵌件， 而镶嵌件对尼龙的影响最小。 由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。另外，成型前对金属嵌件进行预热，也具有较好的效果。（二）外部应力引起的龟裂这里的外部应力， 主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。（三）外部环境引起的龟裂化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。二、充填不足充填不足的主要原因有以下几个方面：i. 树脂容量不足。ii.型腔内加压不足。iii.树脂流动性不足。iv. 排气效果不好。作为改善措施，主要可以从以下几个方面入手：1）加长注射时间，防止由于成型周期过短，造成浇口固化前树脂逆流而难于充满型腔。2）提高注射速度。3）提高模具温度。4）提高树脂温度。5）提高注射压力。6）扩大浇口尺寸。一般浇口的高度应等...
