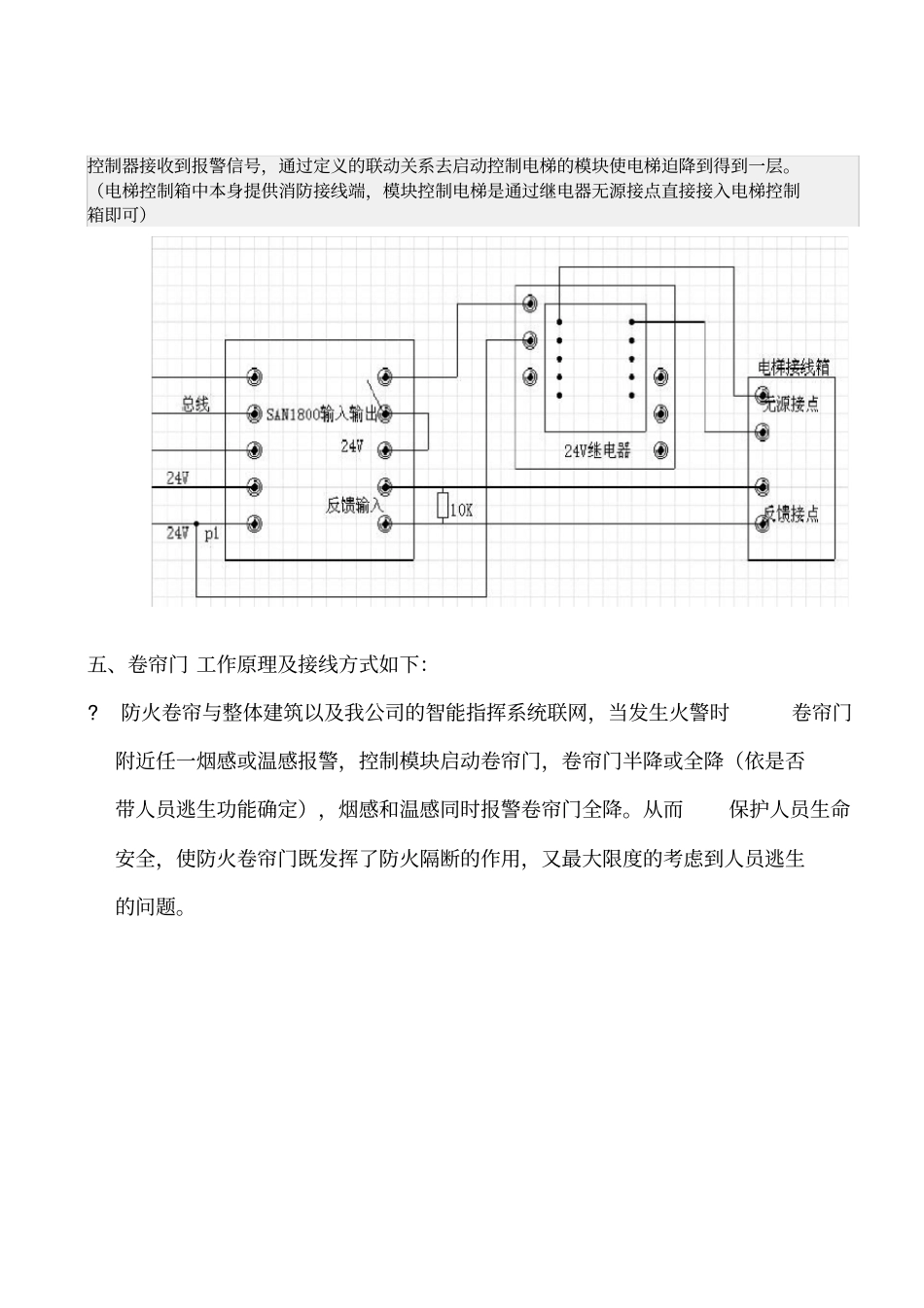

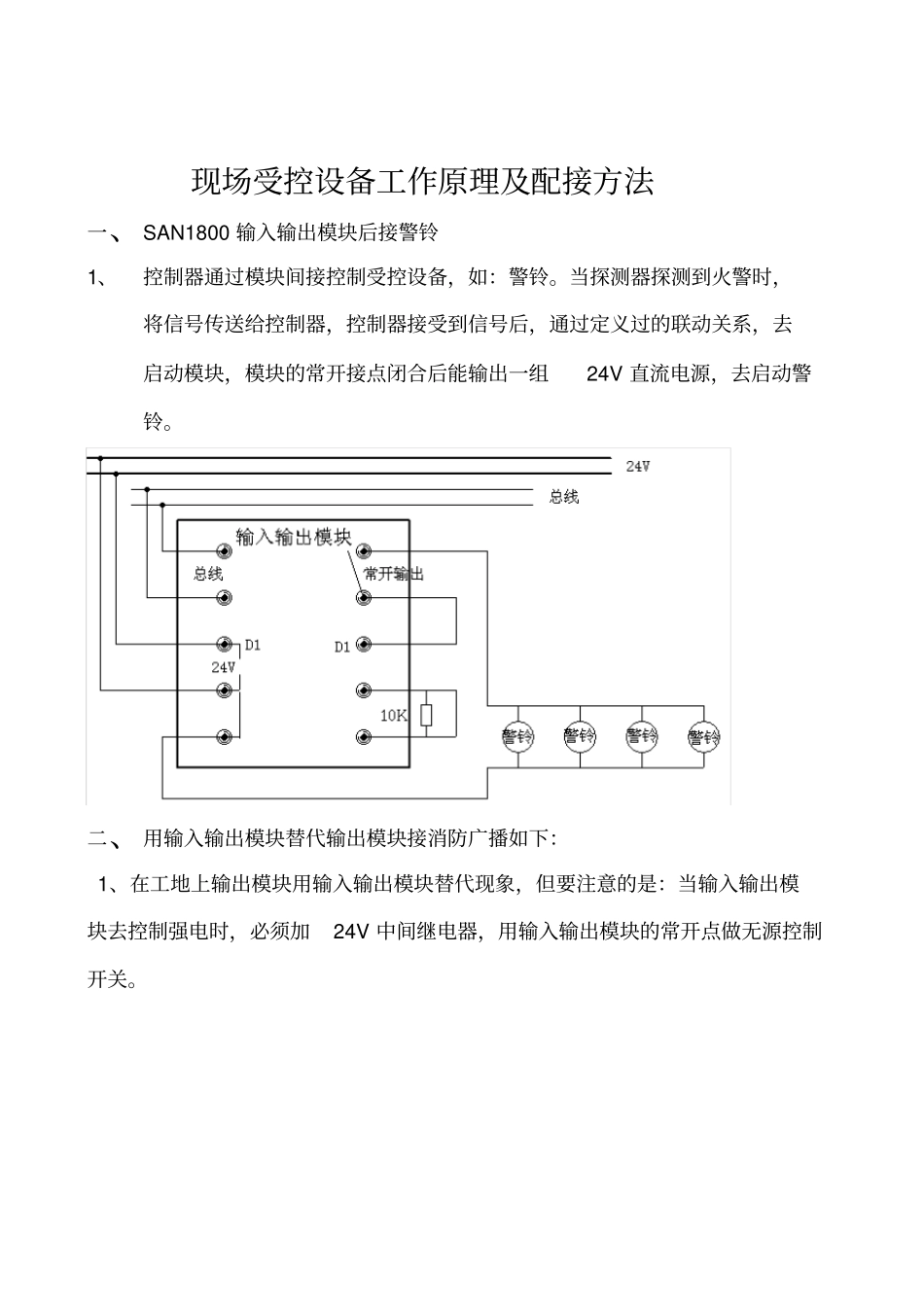

现场受控设备工作原理及配接方法一、SAN1800 输入输出模块后接警铃1、控制器通过模块间接控制受控设备，如：警铃。当探测器探测到火警时，将信号传送给控制器，控制器接受到信号后，通过定义过的联动关系，去启动模块，模块的常开接点闭合后能输出一组24V 直流电源，去启动警铃。二、用输入输出模块替代输出模块接消防广播如下：1、在工地上输出模块用输入输出模块替代现象，但要注意的是：当输入输出模块去控制强电时，必须加24V 中间继电器，用输入输出模块的常开点做无源控制开关。三、输出模块后接广播接线图如下1、该模块用于总线制消防广播系统中消防广播间的切换控制，可以对消防广播传输线故障检测功能，以及广播线路短路断路时模块向控制器发送故障信号。（当发生火警时，探测器将信息传送给控制器，控制器启动模块，将音乐广播转换为事故广播）四、电梯迫降工作原理及接线方式如下：电梯迫降又叫紧急迫降。控制器接收到报警信号，通过定义的联动关系去启动控制电梯的模块使电梯迫降到得到一层。（电梯控制箱中本身提供消防接线端，模块控制电梯是通过继电器无源接点直接接入电梯控制箱即可）五、卷帘门 工作原理及接线方式如下：?防火卷帘与整体建筑以及我公司的智能指挥系统联网，当发生火警时卷帘门附近任一烟感或温感报警，控制模块启动卷帘门，卷帘门半降或全降（依是否带人员逃生功能确定），烟感和温感同时报警卷帘门全降。从而保护人员生命安全，使防火卷帘门既发挥了防火隔断的作用，又最大限度的考虑到人员逃生的问题。故障现象一：卷帘门不动作（现场按键操作毫无反应）排查分析： 1、确认控制箱内是否送上主电2、控制面板是否有问题（可以在卷帘门控制箱内的端子排上直接短接下降端子触点和COM 端触点，看卷帘门是否动作，如果卷帘动作，证明控制面板损坏）3、假设上述两项都没问题后，检查卷帘门上下限位开关，是否上下限位开关都没有复位弹出（正常卷帘门上到顶的状态下，上限位开关是被转子卡轮压下去的，下限位开关是弹出的状态） 4、如果控制箱内供三相电机的线用的是接触器的控制主板，那么可以在接触器上直接用螺丝刀之类的工具压下去使接触器处于吸合状态观察电机是否动作（以排除电机烧坏的可能）注：判断电机是否烧毁，可以用兆欧表（也就是俗称的摇表测对地绝缘程度）若阻值偏向零刻度则证明线圈已烧坏故障现象二：卷帘门启动后无法自动停止（这个一定要注意，十分危险，尽早维修，因为搞不好，卷帘门一直...
