洁净管道施工计划

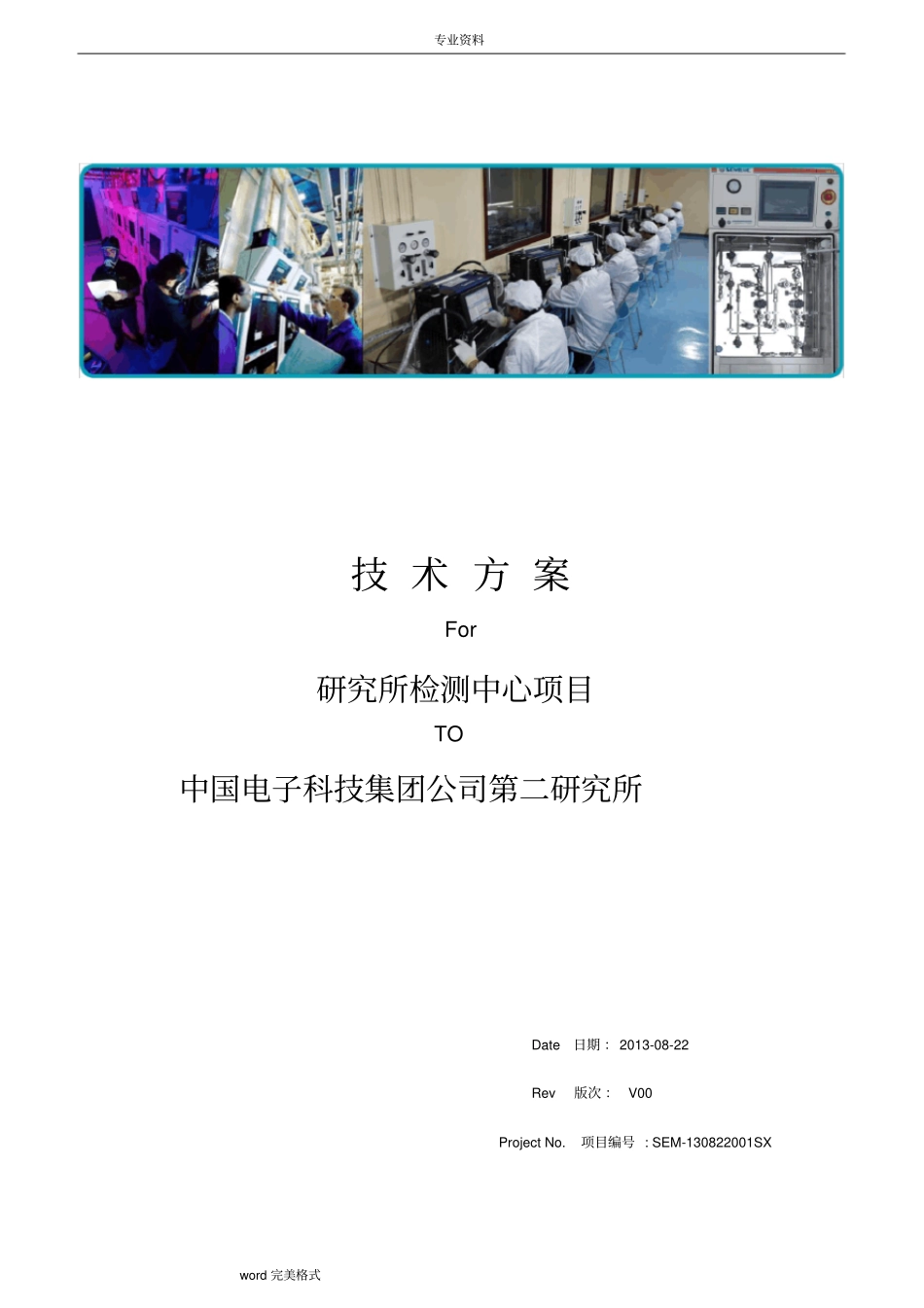

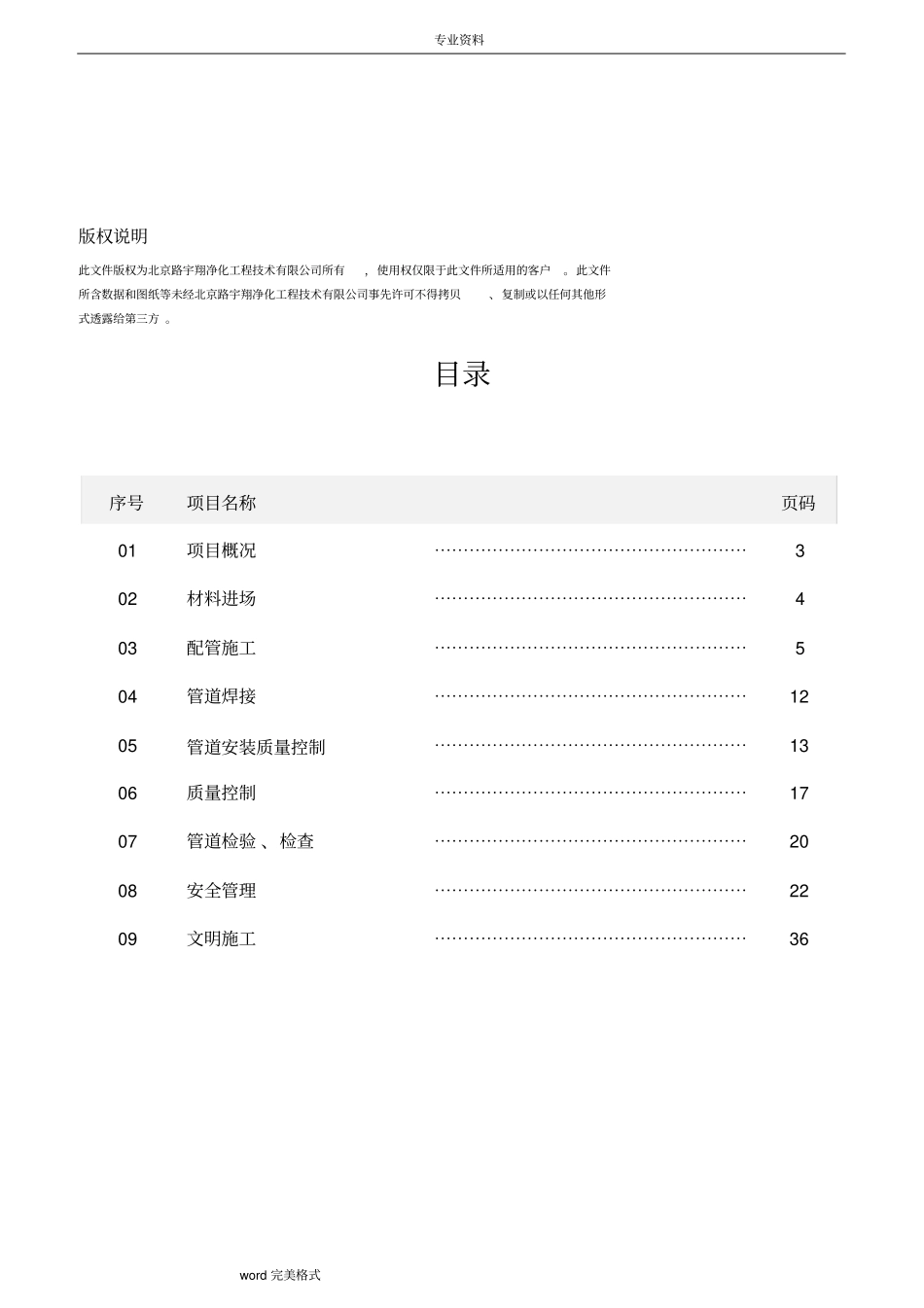

专业资料word 完美格式技 术 方 案For 研究所检测中心项目TO 中国电子科技集团公司第二研究所Date 日期 ：2013-08-22 Rev 版次 ： V00 Project No.项目编号 : SEM-130822001SX 专业资料word 完美格式版权说明此文件版权为北京路宇翔净化工程技术有限公司所有，使用权仅限于此文件所适用的客户。此文件所含数据和图纸等未经北京路宇翔净化工程技术有限公司事先许可不得拷贝、复制或以任何其他形式透露给第三方 。目录序号项目名称页码01 项目概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 02 材料进场⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 03 配管施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 04 管道焊接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 05 管道安装质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 06 质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 07 管道检验 、检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 08 安全管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 09 文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36 专业资料word 完美格式一. 项目概况1.1 本工程是中国电子科技集团公司第二研究所研究所检测中心项目的管道安装工程。管材、管件 、设备 、阀件主要为进口不锈钢材料。地址位于山西省太原市万柏林区和平南路1.2管道施工的主要特点本工程为新厂房全新施工，其中有部分设备为原有设备，要对旧检测中心气体设备进行拆除搬迁 ；工期紧 ，可能面临交叉作业及施工队较多影响，因此 ，施工有一定的难度 ，对施工技术和施工组织均提出了较高要求1.3 施工范围专业资料word 完美格式本工程包括对旧检测中心气体设备进行拆除搬迁，新厂区 7种特殊气体 （SiH4、C3H8、HCL、H2、GN2、PN2、AR）的管道安装 、设备连接 ；使用点分布情况 ：一楼 21台单晶炉 （另有 9台以后安装 ）及在合成间设一个预留点；二楼1台外延设备 （另有2台以后安装 ，有预留点 ）； 三楼设一处预留点 。1）SiH4、C3H8、HCL、H2四种气体的路线 ：气柜 ----VMB---使用点2）GN2气体的路线 ：汇流排 --- 使用点3）PN2、AR四种气体的路线 ：汇流排 --- 纯化器 --- 使用点二．材料进场1)材料到达现场须通知业主方及第三方2)施工人员在搬运过程中须小心谨慎以避免任何材料或其密封包装受到损害3)材料必须存放在经过批准的存贮区域以便相关人员能对材料做详细的检查专业资料word 完美格式4...
