洗衣机定时控制器课程设计参考分析

洗衣机定时控制器课程设计参考分析_第1页
1/11
洗衣机定时控制器课程设计参考分析_第2页
2/11
洗衣机定时控制器课程设计参考分析_第3页
3/11

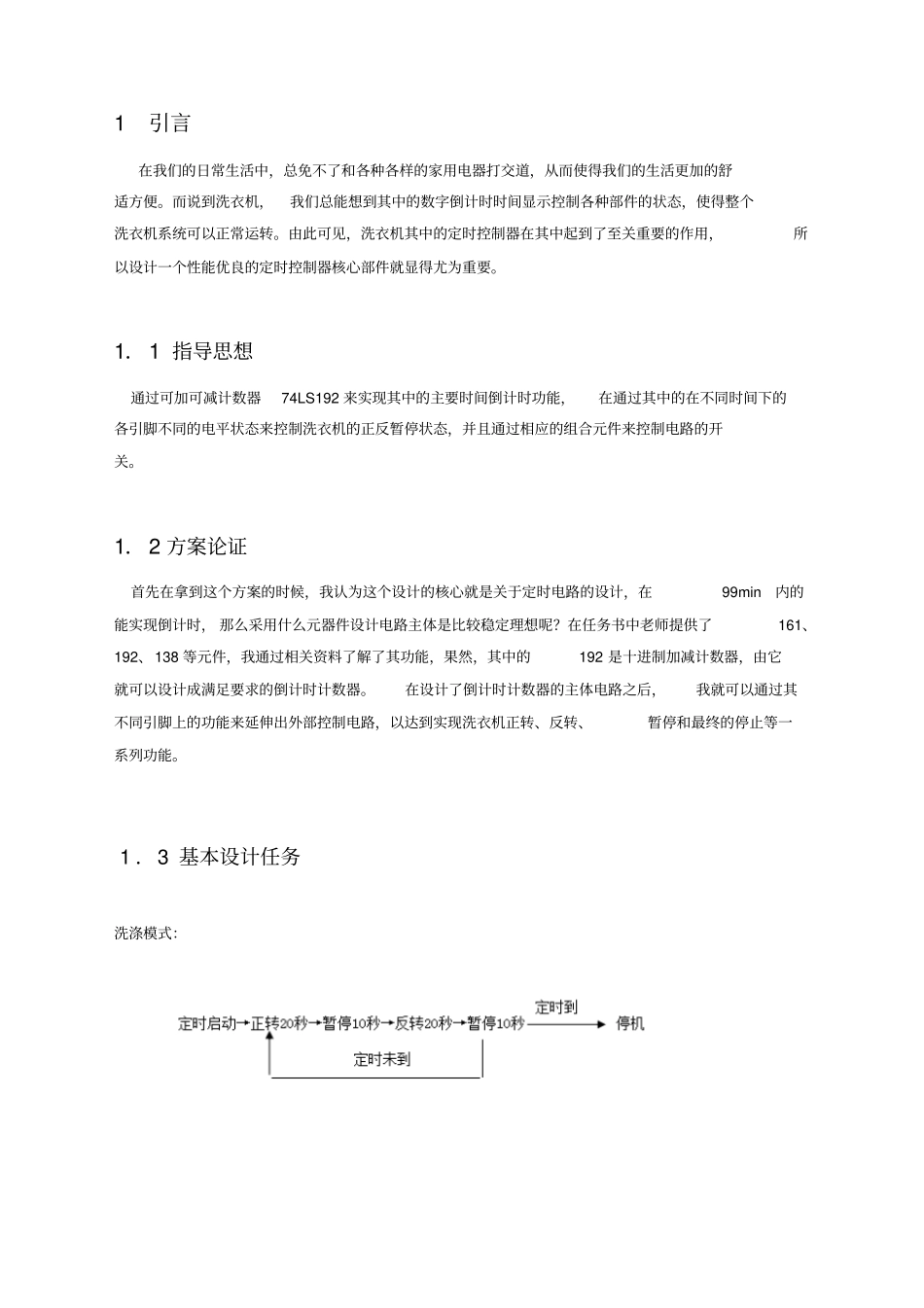

电子技术 课程设计报告设计题目 :洗衣机定时控制器院部:机械学院专业:机械电子工程学生姓名 : 学号:起迄日期 : 2015 年 12 月 30 日 2016 年 1月 6 日指导教师 :丁跃浇教研室主任:1 引言在我们的日常生活中,总免不了和各种各样的家用电器打交道,从而使得我们的生活更加的舒适方便。而说到洗衣机,我们总能想到其中的数字倒计时时间显示控制各种部件的状态,使得整个洗衣机系统可以正常运转。由此可见,洗衣机其中的定时控制器在其中起到了至关重要的作用,所以设计一个性能优良的定时控制器核心部件就显得尤为重要。1.1 指导思想通过可加可减计数器74LS192 来实现其中的主要时间倒计时功能,在通过其中的在不同时间下的各引脚不同的电平状态来控制洗衣机的正反暂停状态,并且通过相应的组合元件来控制电路的开关。1.2 方案论证首先在拿到这个方案的时候,我认为这个设计的核心就是关于定时电路的设计,在99min内的能实现倒计时, 那么采用什么元器件设计电路主体是比较稳定理想呢?在任务书中老师提供了161、192、138 等元件,我通过相关资料了解了其功能,果然,其中的192 是十进制加减计数器,由它就可以设计成满足要求的倒计时计数器。在设计了倒计时计数器的主体电路之后,我就可以通过其不同引脚上的功能来延伸出外部控制电路,以达到实现洗衣机正转、反转、暂停和最终的停止等一系列功能。 1 .3 基本设计任务洗涤模式:功能要求:① 洗涤时间在99 分钟内由用户自行设定,单位为分钟。②用两位数码管显示洗涤的预置时间(以分钟为单位),对洗涤过程作计时显示,直到时间到而停机。③ 当定时时间达到终点时,一方面使电机停机(用三个LED表示电机的状态),同时发出音响信号提醒用户注意。1.4 电路设计思路及特点对于洗衣机电机的工作顺序: “启动 ——>正转 20s——>暂停 10s——>反转 20s——>暂停 10s——>正转 20s—— >,, ——>时间到停止 ”设计一个定时器控制洗衣机的电机的运转,由其转, 传反转及暂停时间分析知道洗衣机运转的周期为60s,并且呈现周期循环,知道时间到停止为止。我们可以利用计数器的功能进行60s 的计数, 及需要一个秒计数器,并且利用洗衣机的电机工作状态转换的时间来设置正转吗、暂停、反转。如此则需要为计数器设置一个合适的脉冲,设计中的秒计数器所需的脉冲必为1HZ 脉冲。对于用数码管显示洗涤时间,按倒计数方式对洗涤对洗涤过程作倒计时显示,并...
