洗车槽施工技术交底

洗车槽施工技术交底_第1页
1/6

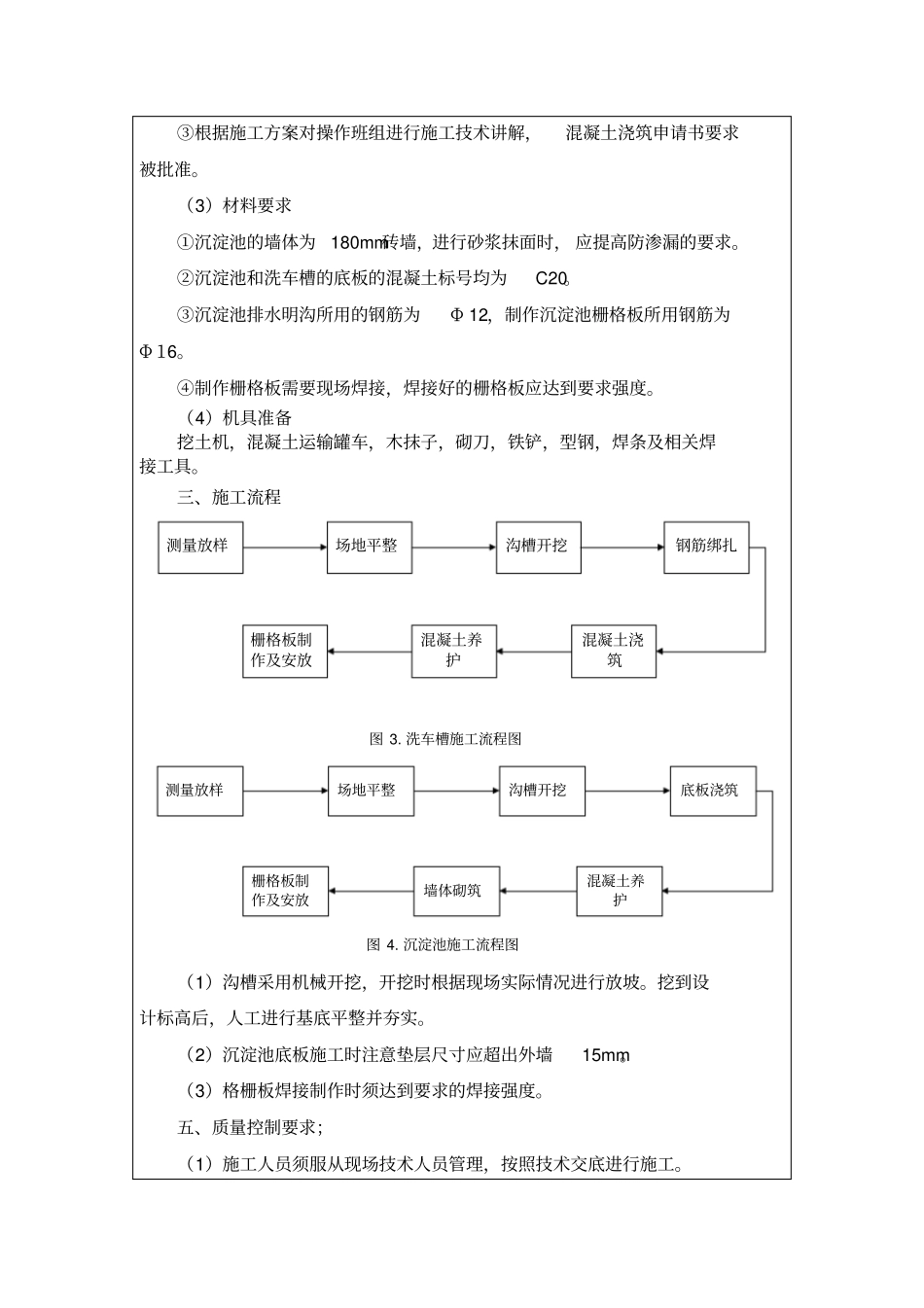

洗车槽施工技术交底_第2页
2/6

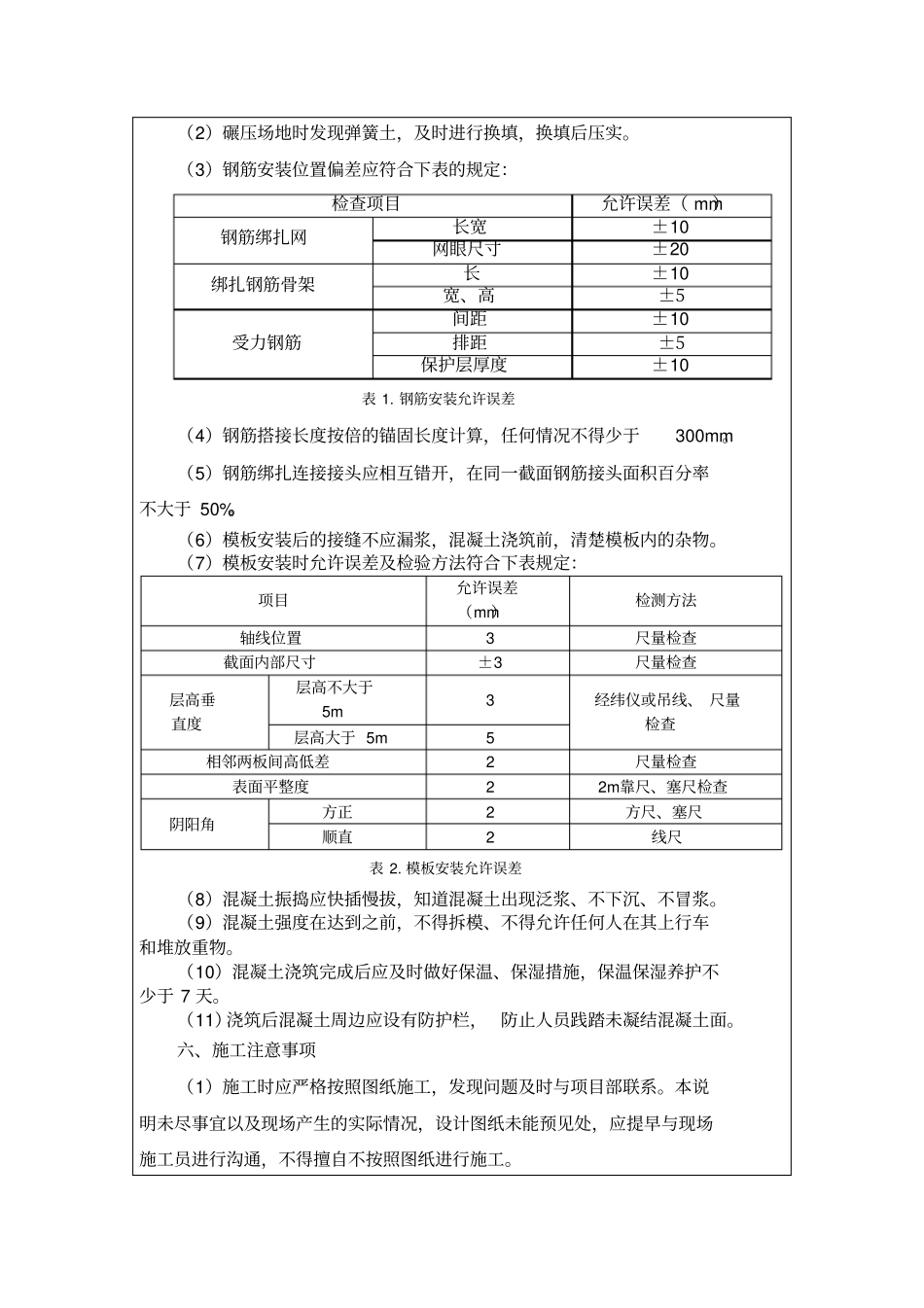

洗车槽施工技术交底_第3页
3/6
质量技术交底记录D1 – 1工 程 名 称广州市轨道交通二十一号线【施工 14 标】土建工程分部工程临时工程分项工程名称洗车槽、沉淀池施工技术交底内容:一、工程概况(施工图设计概括)施工区位于车站中部生活区南侧,施工区大门位于施工区西侧,洗车槽设置在施工区大门处。尺寸 5700mm×7100mm。洗车槽槽壁厚250mm,底板厚 200mm,混凝土标号为 C20,槽壁顶端设有5#角钢,并与槽壁浇筑到一起。洗车槽排水明沟盖板用5#槽钢预制,宽 400mm,横条间隔 35mm。具体施工图如下:图 1. 洗车槽施工图沉淀池:沉淀池尺寸为7320mm×1900mm×1400mm,沉淀池墙壁采用 18砖墙砌筑,沉淀池底部浇筑厚100mm标号为 C20的混凝土垫层。以2200mm间距设置两到隔墙,隔墙为18 砖墙,隔墙上留 500mm×500mm洞口。沉淀池盖板采用 Φ 16@200双向钢筋网作为格栅板。具体施工图如下:图 2. 沉淀池施工图二、施工前准备工作(1)施工准备开工前,应在全面理解设计要求和设计交底的基础上,进行现场调查和核对。①测量:测量组根据平面布置图放出洗车槽位置。②场地清理:开工前,应对施工范围进行场地平整。(2)作业准备①砌筑沉淀池墙体的砖块和抹面的砂浆、制作栅格板所用的型钢和钢筋、排水明沟所用的钢筋。②协调商品混凝土供应商运输混凝土。③根据施工方案对操作班组进行施工技术讲解,混凝土浇筑申请书要求被批准。(3)材料要求①沉淀池的墙体为180mm砖墙,进行砂浆抹面时, 应提高防渗漏的要求。②沉淀池和洗车槽的底板的混凝土标号均为C20。③沉淀池排水明沟所用的钢筋为Φ 12,制作沉淀池栅格板所用钢筋为Φ 16。④制作栅格板需要现场焊接,焊接好的栅格板应达到要求强度。(4)机具准备挖土机,混凝土运输罐车,木抹子,砌刀,铁铲,型钢,焊条及相关焊接工具。三、施工流程测量放样场地平整沟槽开挖钢筋绑扎混凝土浇筑混凝土养护栅格板制作及安放图 3. 洗车槽施工流程图测量放样场地平整沟槽开挖底板浇筑混凝土养护墙体砌筑栅格板制作及安放图 4. 沉淀池施工流程图(1)沟槽采用机械开挖,开挖时根据现场实际情况进行放坡。挖到设计标高后,人工进行基底平整并夯实。(2)沉淀池底板施工时注意垫层尺寸应超出外墙15mm。(3)格栅板焊接制作时须达到要求的焊接强度。五、质量控制要求;(1)施工人员须服从现场技术人员管理,按照技术交底进行施工。(2)碾压场地时发现弹簧土,及时进行换填,换填后压实。(3)钢筋安装位置偏差应符...
