洗马煤矿永久避难硐室功能测试研究报告VIP专享

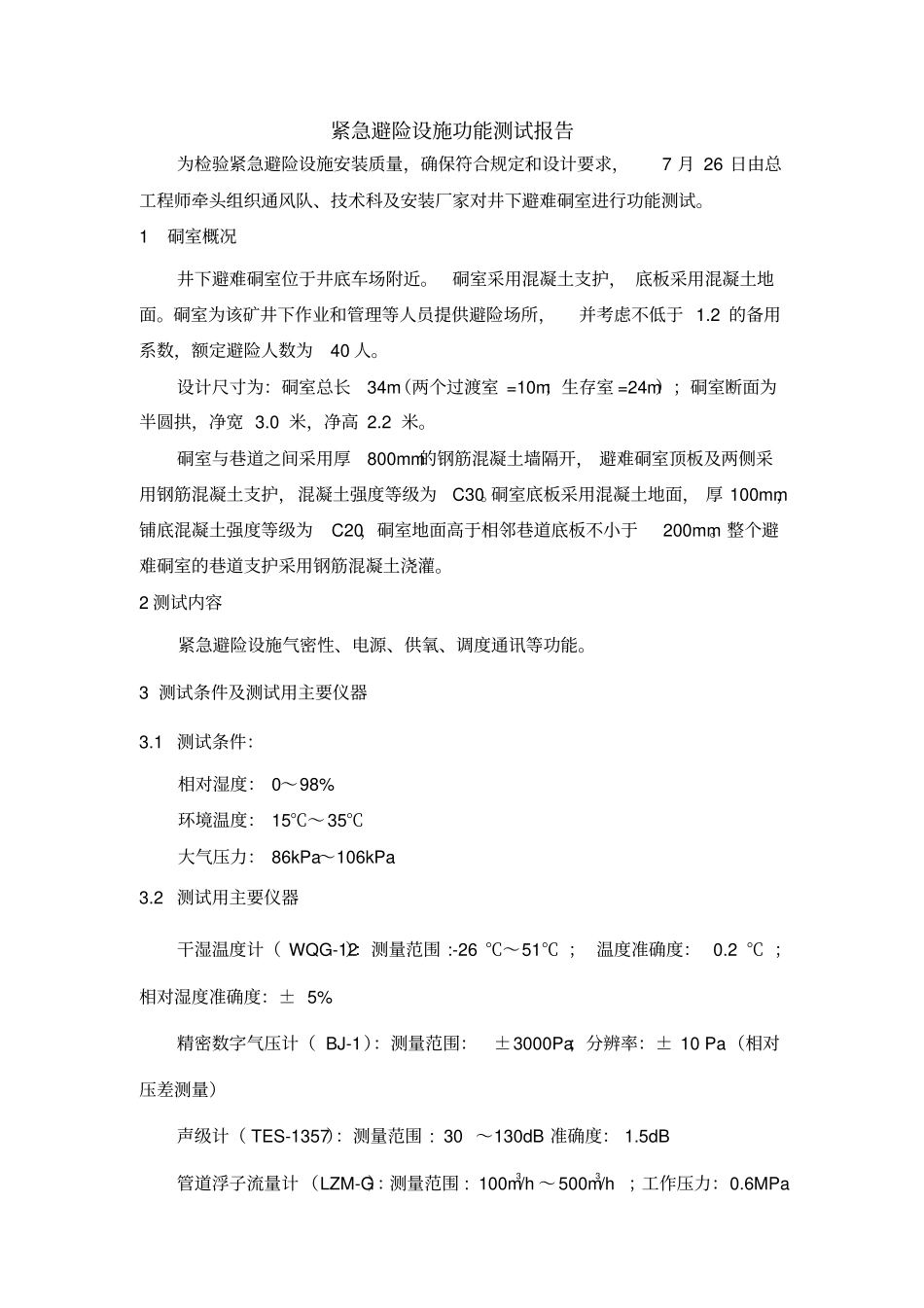

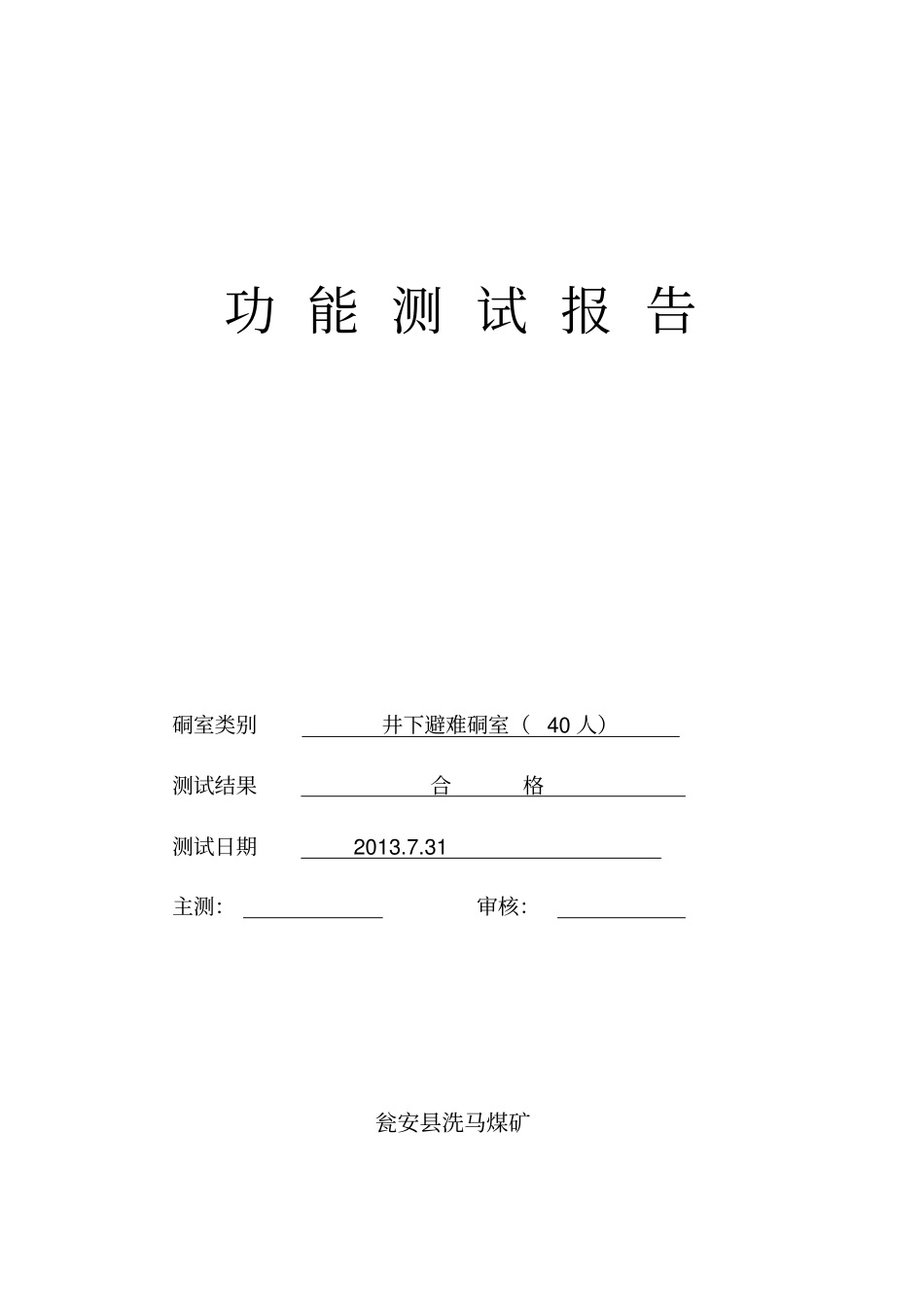

功 能 测 试 报 告硐室类别井下避难硐室（ 40 人）测试结果合格测试日期 2013.7.31 主测：审核：瓮安县洗马煤矿紧急避险设施功能测试报告为检验紧急避险设施安装质量，确保符合规定和设计要求，7 月 26 日由总工程师牵头组织通风队、技术科及安装厂家对井下避难硐室进行功能测试。1 硐室概况井下避难硐室位于井底车场附近。硐室采用混凝土支护， 底板采用混凝土地面。硐室为该矿井下作业和管理等人员提供避险场所，并考虑不低于 1.2 的备用系数，额定避险人数为40 人。设计尺寸为：硐室总长34m（两个过渡室 =10m；生存室 =24m）；硐室断面为半圆拱，净宽 3.0 米，净高 2.2 米。硐室与巷道之间采用厚800mm的钢筋混凝土墙隔开， 避难硐室顶板及两侧采用钢筋混凝土支护，混凝土强度等级为C30。硐室底板采用混凝土地面， 厚 100mm，铺底混凝土强度等级为C20，硐室地面高于相邻巷道底板不小于200mm。整个避难硐室的巷道支护采用钢筋混凝土浇灌。2 测试内容紧急避险设施气密性、电源、供氧、调度通讯等功能。3 测试条件及测试用主要仪器3.1 测试条件：相对湿度： 0～98% 环境温度： 15℃～ 35℃大气压力： 86kPa～106kPa 3.2 测试用主要仪器干湿温度计（ WQG-12）：测量范围 :-26 ℃～51℃ ； 温度准确度： 0.2 ℃ ；相对湿度准确度：± 5% 精密数字气压计（ BJ-1）：测量范围：±3000Pa；分辨率：± 10 Pa（相对压差测量）声级计（ TES-1357）：测量范围 : 30 ～130dB 准确度： 1.5dB 管道浮子流量计 （LZM-G）：测量范围 : 100m3/h ～ 500m3/h ；工作压力：0.6MPa 气相色谱仪（ SP-3430）：热导检测器常量分析线性范围：10-5； 氢焰检测器常量分析线性范围： 10-68L 瓶装混合标准气样：甲烷浓度：1.06% ；一氧化碳浓度： 50×10-6 ；二氧化碳浓度： 1.53% ；氧气浓度： 18% ；其余为氮气8L瓶装一氧化碳标准气样：一氧化碳浓度： 10%，其余为空气，充装余压不小于 9MPa 秒表：精确度： 1s 氧压表：量程范围： 0 ～25MPa（绝对）分辨率： 0.5 MPa 钢尺：精确度 1mm 体重计：精确度 1Kg 3.3 测试装备检验和计算①测试用计量器具均应提前进行检验和校正；②二氧化碳完全释放后最大浓度计算：室瓶瓶SVLNN1000=17.4% 式中： N瓶 - 液态二氧化碳灭火器汽化气体中二氧化碳浓度，按95%计算； L瓶 - 液态二氧化碳灭火器净重，kg； V - 液态二氧化碳汽化气体...
