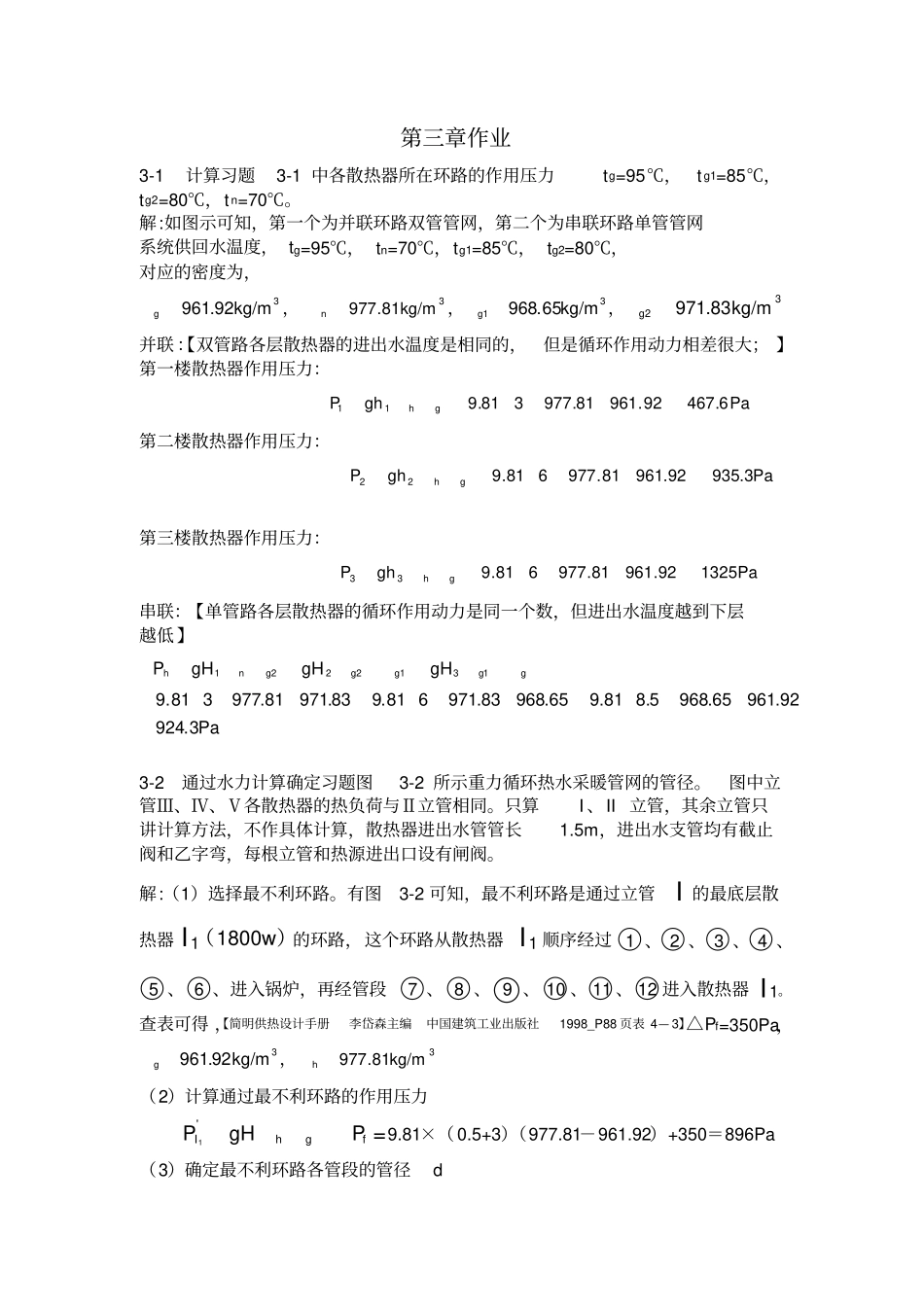

第三章作业3-1 计算习题3-1 中各散热器所在环路的作用压力tg=95℃，t g1=85℃，tg2=80℃，t n=70℃。解:如图示可知，第一个为并联环路双管管网，第二个为串联环路单管管网系统供回水温度， tg=95℃， tn=70℃，tg1=85℃， tg2=80℃，对应的密度为，3gkg/m92.961，3nkg/m81.977，3g1kg/m65.968，3g2kg/m83.971并联 ：【双管路各层散热器的进出水温度是相同的，但是循环作用动力相差很大； 】第一楼散热器作用压力：Pa6.46792.96181.977381.9ghPgh11第二楼散热器作用压力：Pa3.93592.96181.977681.9ghPgh22第三楼散热器作用压力：Pa132592.96181.977681.9ghPgh33串联：【单管路各层散热器的循环作用动力是同一个数，但进出水温度越到下层越低 】Pa3.92492.96165.9685.881.965.96883.971681.983.97181.977381.9gHgHgHPg1g3g1g22g2n1h3-2 通过水力计算确定习题图3-2 所示重力循环热水采暖管网的管径。图中立管Ⅲ、Ⅳ、Ⅴ各散热器的热负荷与Ⅱ立管相同。只算I 、II 立管，其余立管只讲计算方法，不作具体计算，散热器进出水管管长1.5m，进出水支管均有截止阀和乙字弯，每根立管和热源进出口设有闸阀。解:（1）选择最不利环路。有图3-2 可知，最不利环路是通过立管 I 的最底层散热器 I1（1800w）的环路，这个环路从散热器 I1 顺序经过 ○1 、○2 、○3 、○4 、○5 、○6 、进入锅炉，再经管段 ○7 、○8 、○9 、○10 、○11 、○12 进入散热器 I1。查表可得 ，【简明供热设计手册李岱森主编中国建筑工业出版社1998_P88 页表 4— 3】△Pf=350Pa，3gkg/m92.961，3hkg/m81.977（2）计算通过最不利环路的作用压力fgh'IPgHP 1=9.81×（ 0.5+3）（977.81－961.92）+350＝896Pa （3）确定最不利环路各管段的管径d 1）求平均比摩阻。Pa/m65.38.1228965.0PR11'Ipjil最不利环路长度1Il =(2.8+3)+13.5+10+10+10+8+(8.9+3+8)+10+10+10+12.8+2.8=122.8m 2)根据各管段热负荷 ,计算各管段的流量，kg/ht-tQ86.0t-t10187.4Q3600Ghghg3）（比如 :管段○2 的流量计算： G2=（0.86*1800）/（95-70）=61.92≈62 kg/h 同理以此类推可算出全部的流量G写入下表。在通过 【简明供热设计手册李岱森主编中国建筑工业出版社1998_P115 页表 5— 2】 选择最接近Rjp 管径。管段号热负荷 Q （W）流量G（kg/h）管 长L（m）管 径D （mm）DN （m/s）R （ Pa/m）Py=RL ∑Pd (Pa) Pj= ∑ Pd P = Py+ Pj 备注1 1...
